AVVISATORE ACUSTICO
per INDICATORI DI DIREZIONE
(Simple Gadget for Scooter and Moto)

Il progetto prevede la realizzazione di un avvisatore acustico per indicatori di direzione (per scooter o moto) ma può essere utilizzato anche come segnalatore acustico di retromarcia (con una banalissima modifica riguardante l'alimentazione, per quei veicoli che fanno uso di batterie da 6V oppure da 24V).

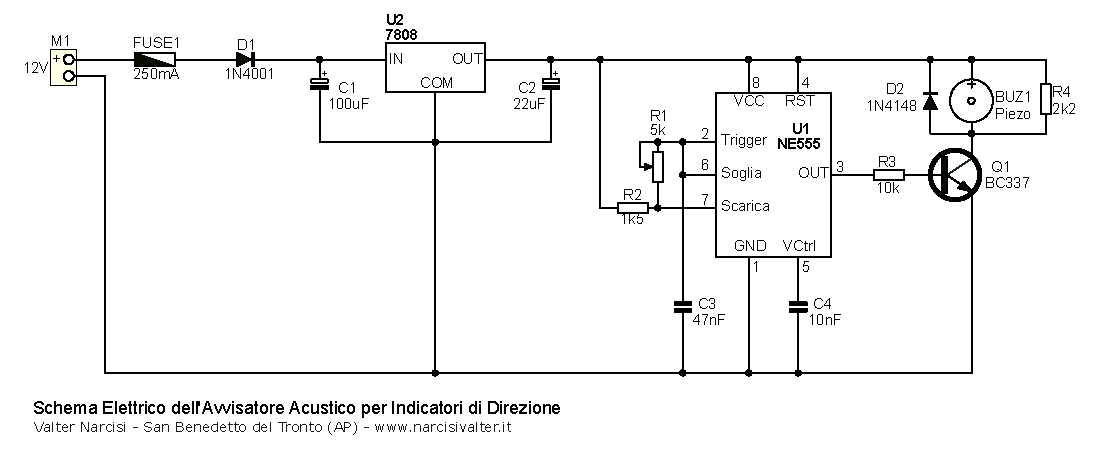

Schema elettrico

La realizzazione si adatta benissimo ai principianti perché è semplice, veloce e poco costosa.

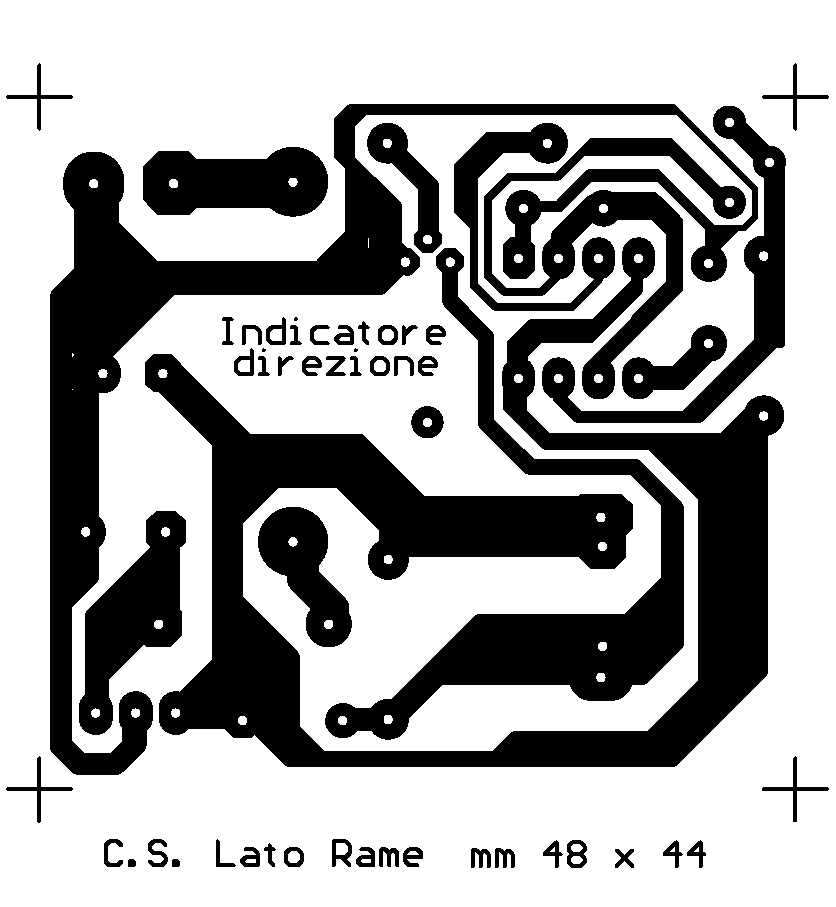

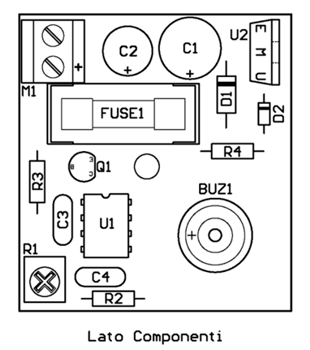

Disposizione componenti (Board Layout)    Avvisatore per frecce scooter e moto

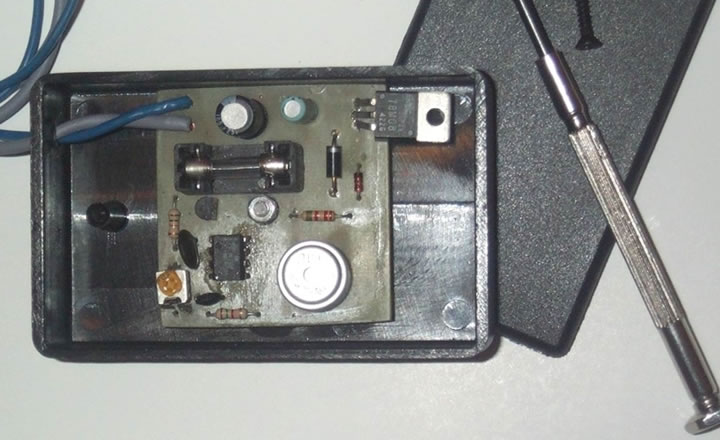

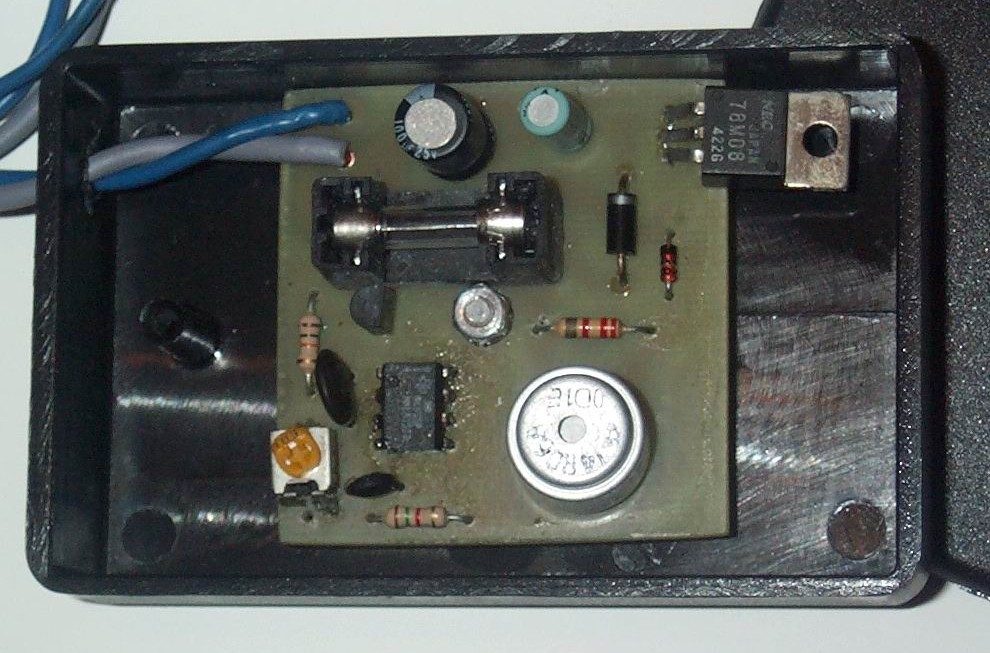

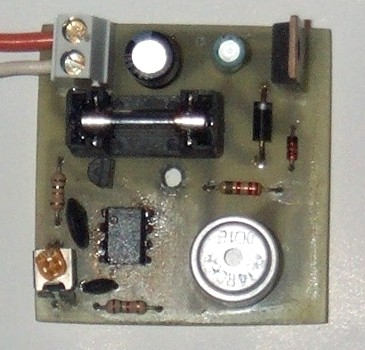

Avvisatore per frecce scooter e moto terminato

DOWNLOAD    [ TORNA ALL'INIZIO ]

Schema elettrico e circuito stampato sono stati realizzati con il l'editor EDA Protel99SE.

Download

Scarica l'articolo completo in formato PDF (700 KB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (5.5 MB)
