CONVERTITORE B.E.D.
(Binary-Exadecimal-Decimal Converter)

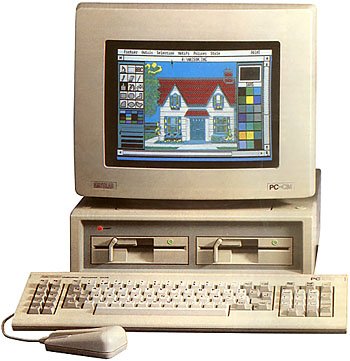

Realizzai questo circuito per partecipare al concorso "Circuigraph" indetto dalla rivista "PROGETTO di Elektor": il primo premio era un PC Amstrad 1640 con doppio floppy drive e monitor. Vinsi il concorso e così, dopo un mese dalla pubblicazione, mi spedirono il Personal Computer.

Il circuito oggetto dell'articolo prevede una sorta di "convertitore" fra i 3 più diffusi sistemi di numerazione per informatica: il progetto iniziale prevedeva anche l'OTTALE, ma ben presto capii che su quella basetta 160x100 mm avrei messo a malapena i componenti per realizzare il B.E.D. e non il B.E.D.O!

I display utilizzati sono del tipo Vishay TDSRO5150 e sono sostituibili con gli LTS546 della Liteon.

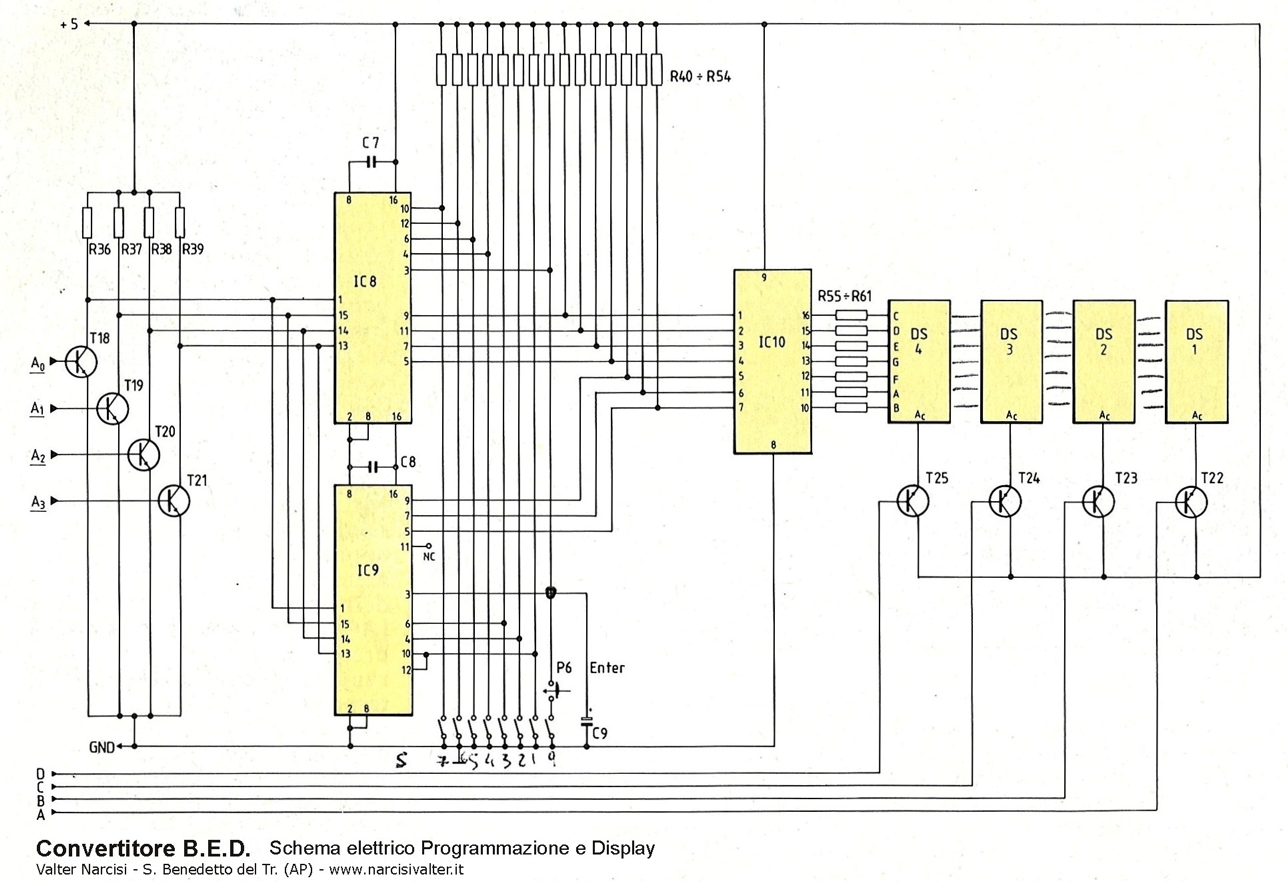

Schema elettrico Programmazione e Display

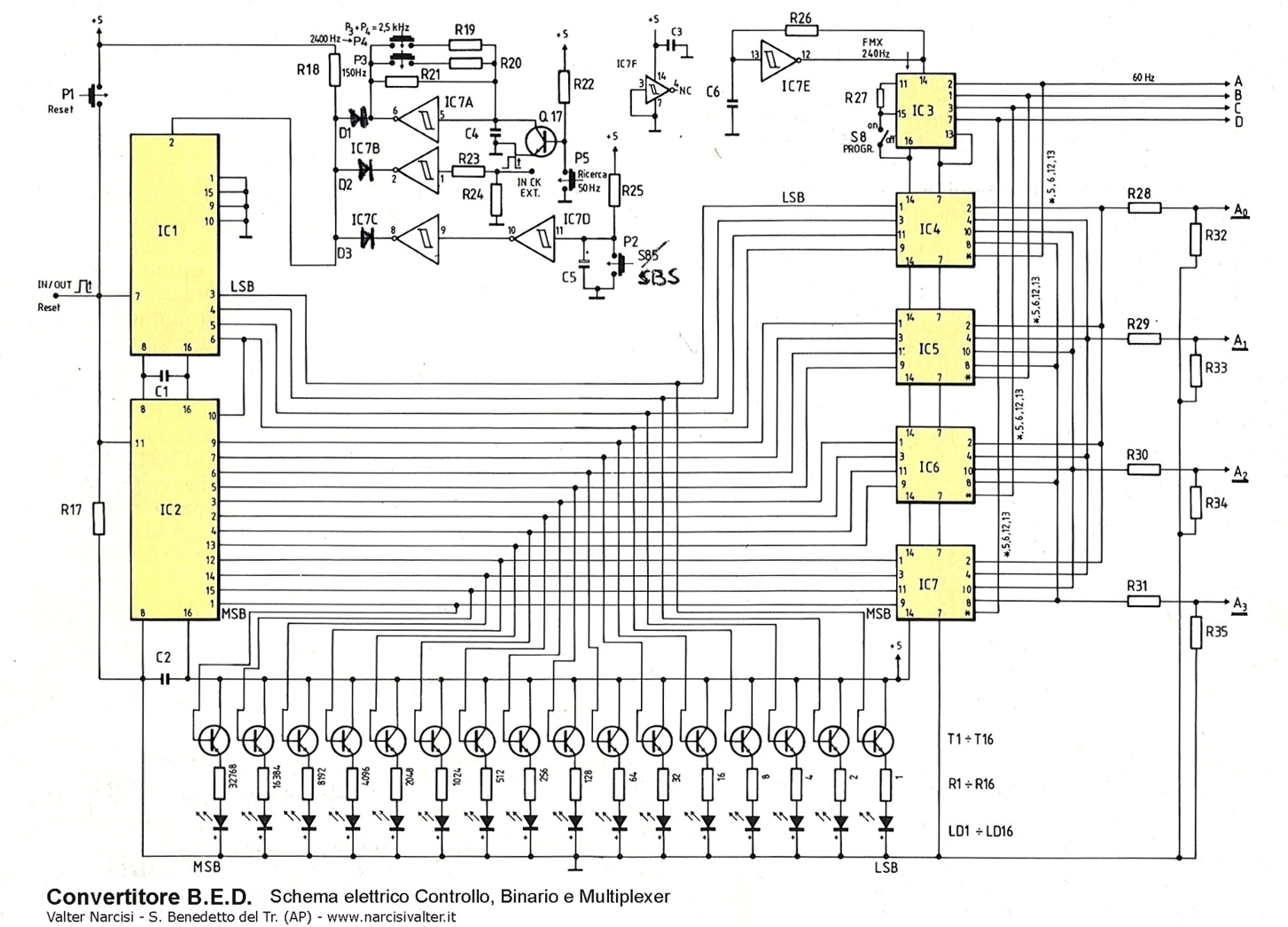

Schema elettrico Controllo, Binario e Multiplexer

Per partecipare al concorso era tassativo inviare tutto il circuito realizzato su una basetta Circuigraph 160x100 mm: inoltre il prototipo doveva essere interamente realizzato con gli accessori venduti insieme alla basetta.

A distanza di anni mi sto ancora chiedendo come abbia fatto a collegare 11 integrati, un minidip a 10 vie, 4 display, 24 trasnsistor, 16 LED, 6 pulsanti, 61 resistenze e qualche condensatore in una sola basetta 160x100 !

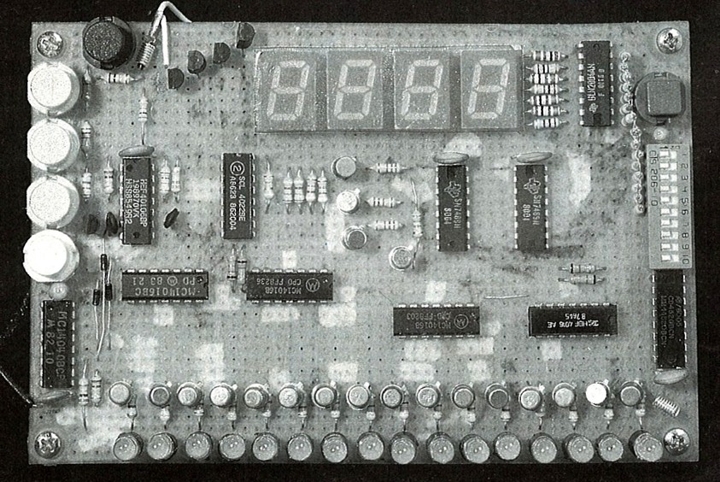

Foto del Convertitore B.E.D.

DOWNLOAD    [ TORNA ALL'INIZIO ]

Download

Scarica l'articolo completo in formato PDF (1.0 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (7.6 MB)
