LAMPEGGIATORE 220V - 3 CANALI
(3-Channel Blinker)

L'articolo descrive la realizzazione di un lampeggiatore 220V a 3 canali con 2 effetti diversi (pendolo e intermittenza) che variano automaticamente ad intervalli regolari.

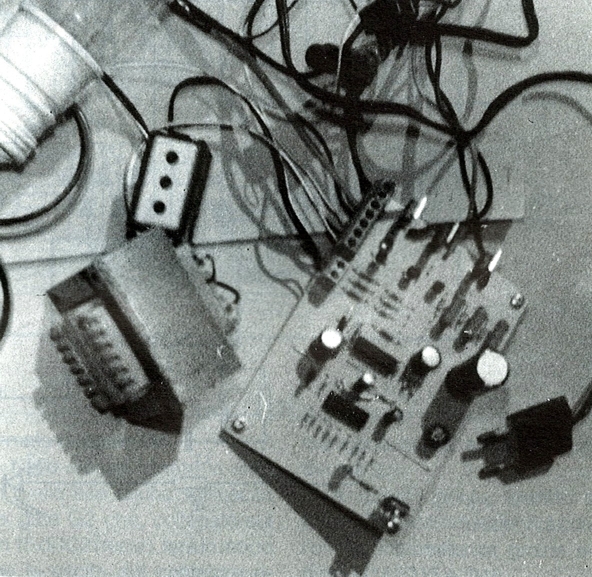

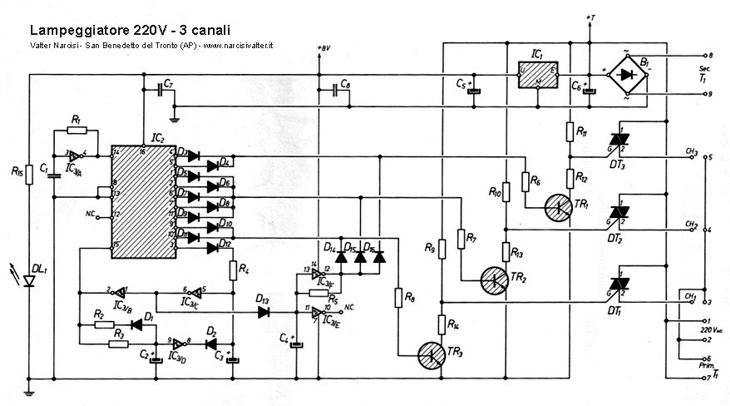

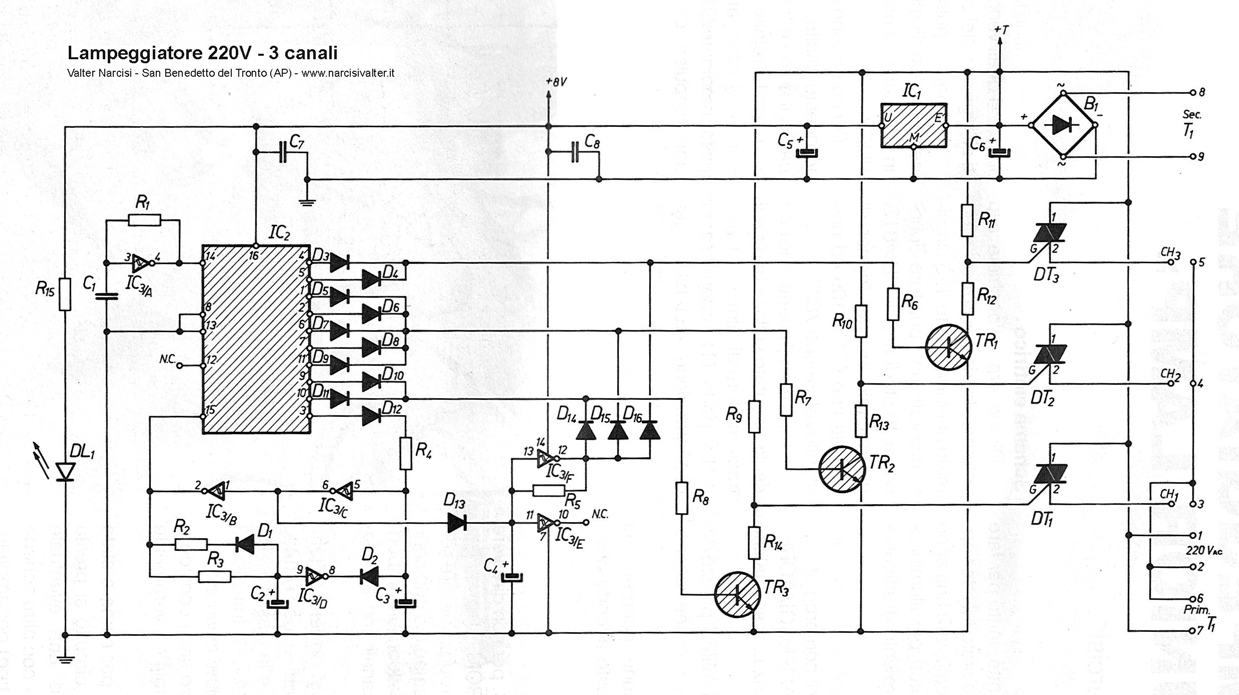

Schema elettrico

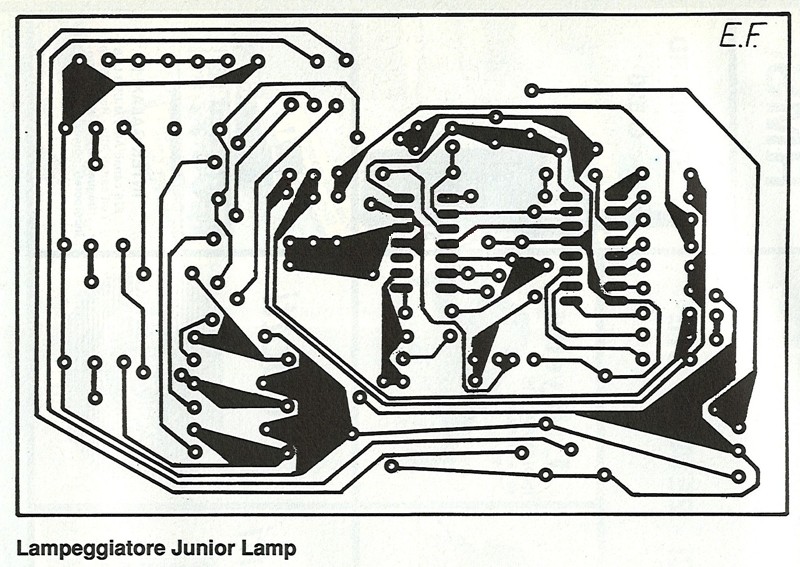

PCB del lampeggiatore 3 canali

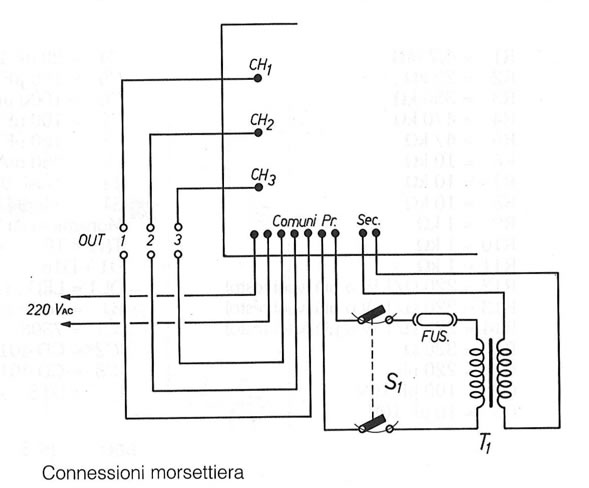

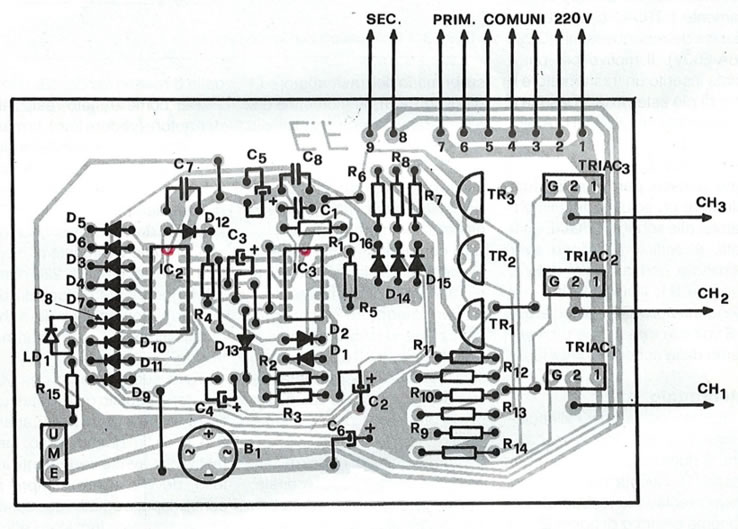

Collegamenti

ATTENZIONE CORRENTE ELETTRICA

ATTENZIONE - Nel circuito è presente la tensione di rete a 220Vac per cui, onde evitare "pericolosissime esperienze", si consiglia di aprire o maneggiare i circuiti SOLO DOPO AVER STACCATO LA SPINA DALLA RETE ELETTRICA, osservando sempre le norme di Sicurezza Elettrica ed usando tassativamente contenitori in plastica o in legno.

DOWNLOAD    [ TORNA ALL'INIZIO ]

Nell'articolo completo (che è possibile scaricare cliccando sui link seguenti), ci sono, oltre alla descrizione ed agli schemi elettrici, anche il circuito stampato (realizzato con i trasferibili) e l'elenco dei componenti.

Download

Scarica l'articolo completo in formato PDF (1.8 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (8.8 MB)
