LETTORE CD STEREO 2x18 WATT
(CD Reader and 2x18 Watt Stereo Power Amplifier)

Cosa fare con i vecchi ed obsoleti Lettori CD per computer ? Semplice, un simpatico stereo casalingo!

L'articolo descrive come realizzare un completo Lettore di CD musicali: il progetto utilizza il chip TA8221-AH della Toshiba (equivalente al KIA6210-AH della KEC), un potente amplificatore integrato stereo da 18+18 Watt.

Un buon paio di casse collegate ai morsetti di uscita SX e DX garantiranno un ascolto perfetto e fedele.

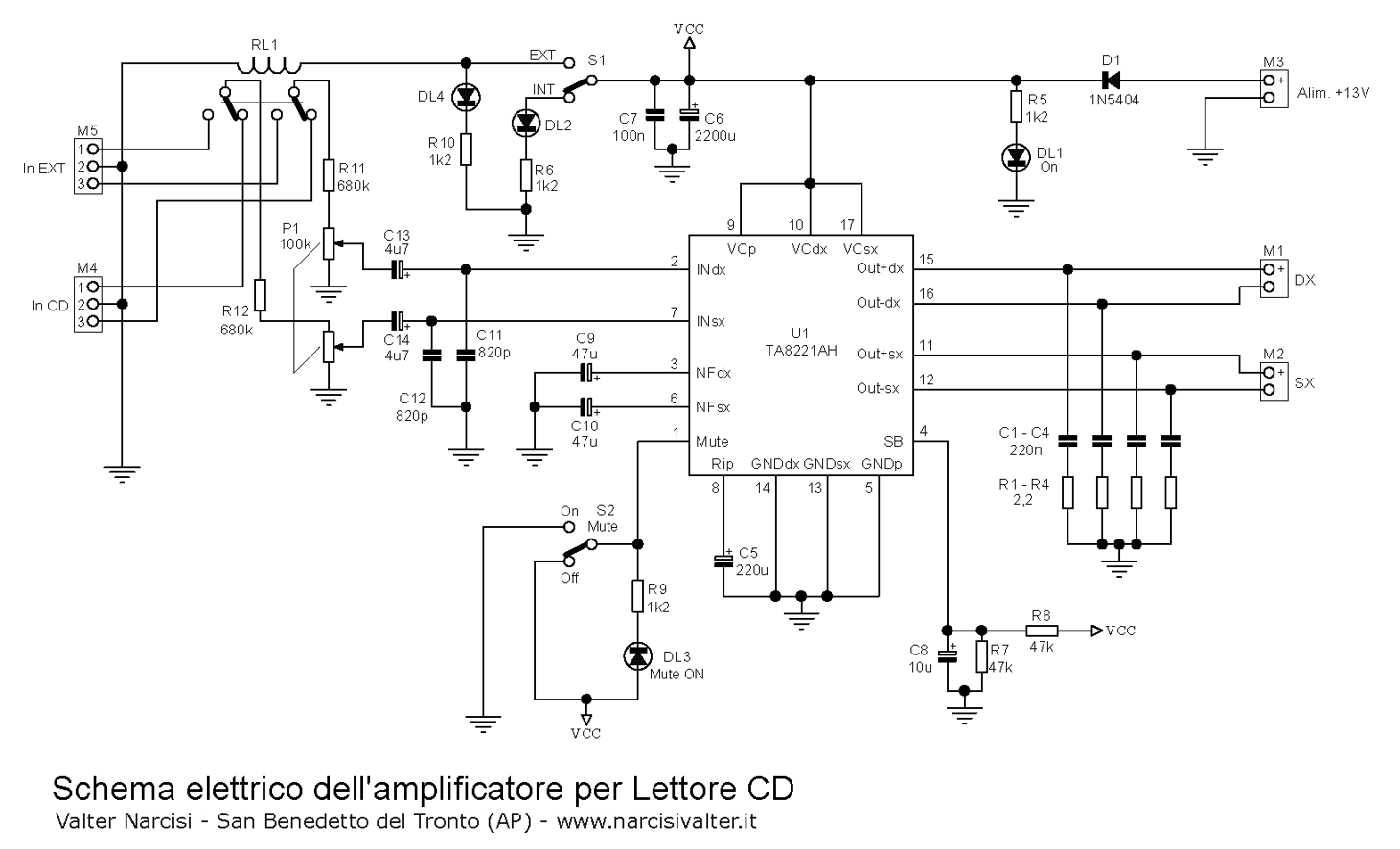

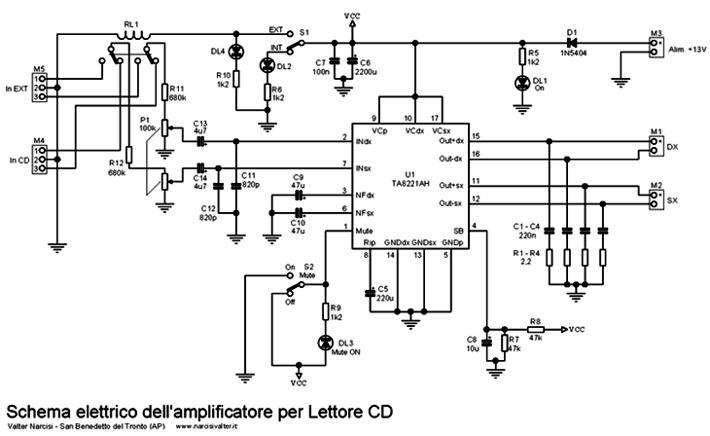

Schema elettrico

PArticolare integrato KIA6210-AH

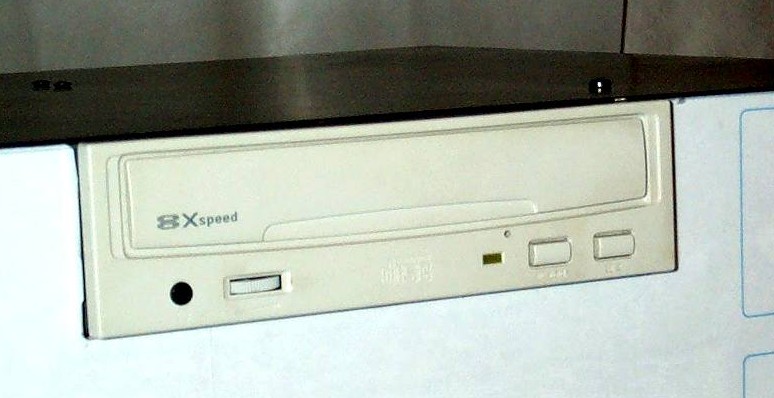

Nel mio prototipo ho utilizzato un vecchio lettore per PC con velocità 8X (molto comodo perché con presa cuffia e pulsante Start/Stop già presenti) ma qualsiasi altro lettore può andare bene purché abbia il pulsantino di START.

Per realizzare questo dispositivo, ho dovuto progettare un alimentatore particolare in grado di fornire le tensioni +12V e +5V per il funzionamento del lettore CD e la tensione di +13V necessaria per il funzionamento dell'amplificatore.

Da notare che le masse dei +12V e +5V non devono essere in comune tra di loro e men che meno con la massa del contenitore.

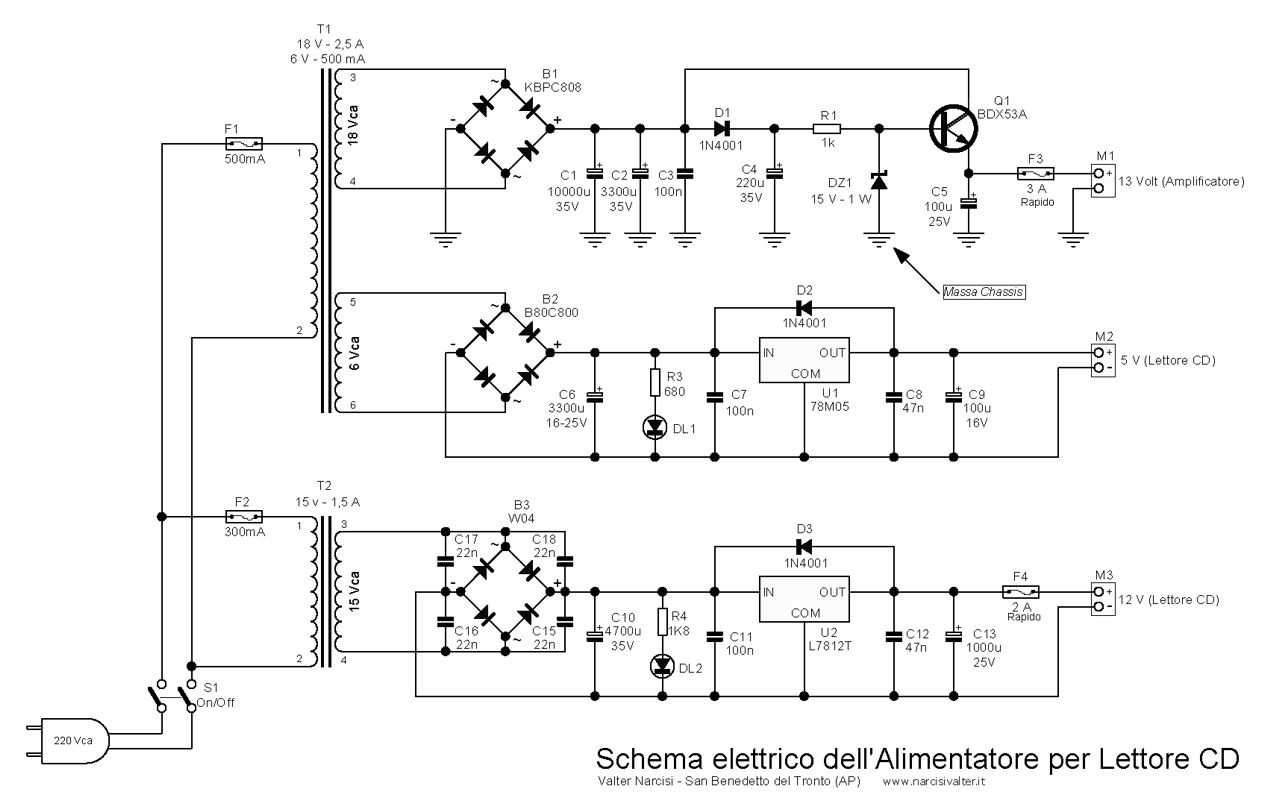

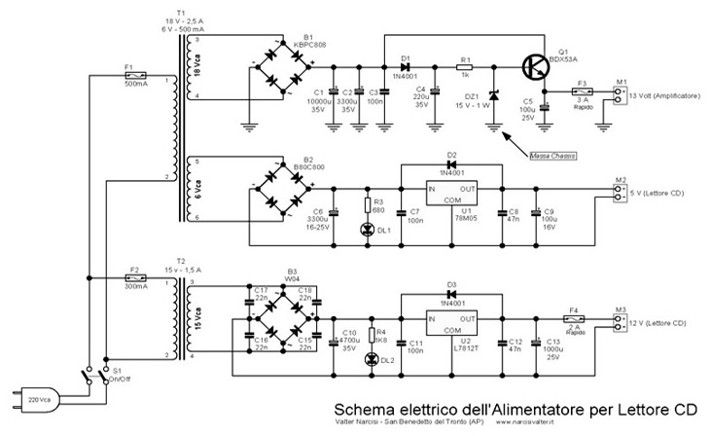

Schema elettrico Alimentatore

Il disegno dei collegamenti.

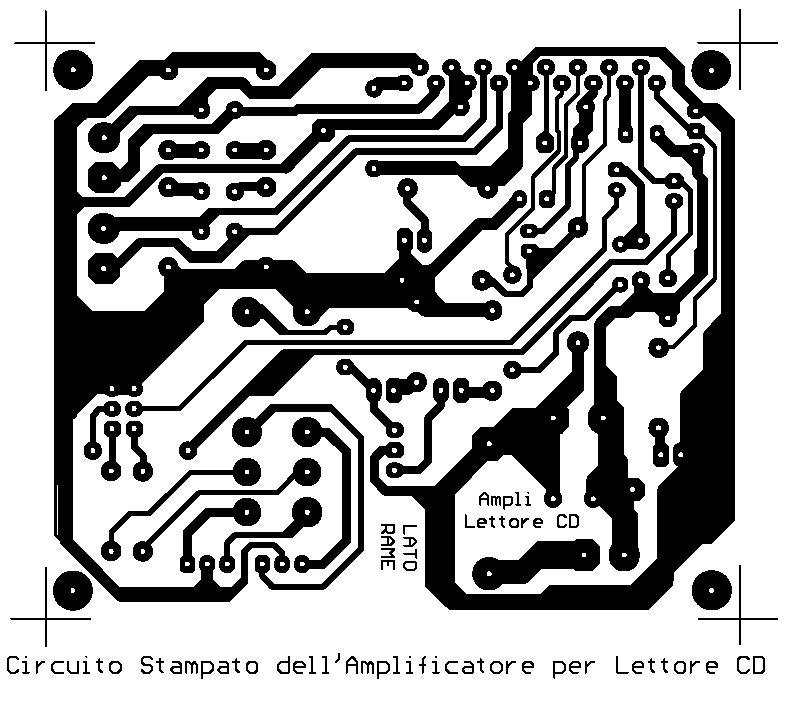

PCB e collegamenti

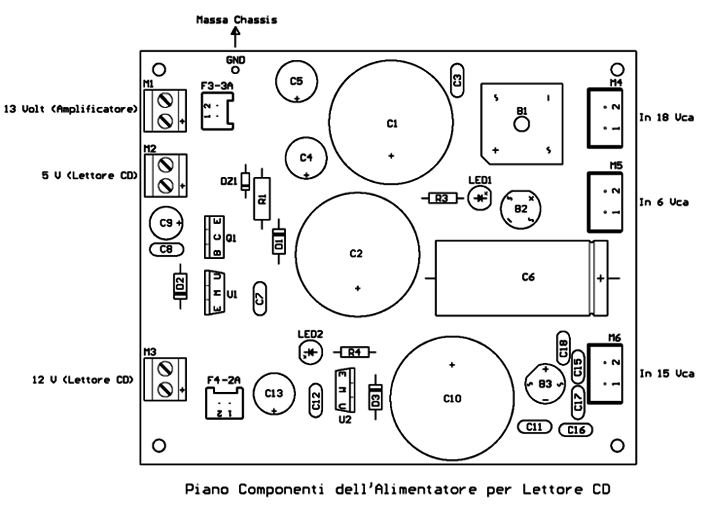

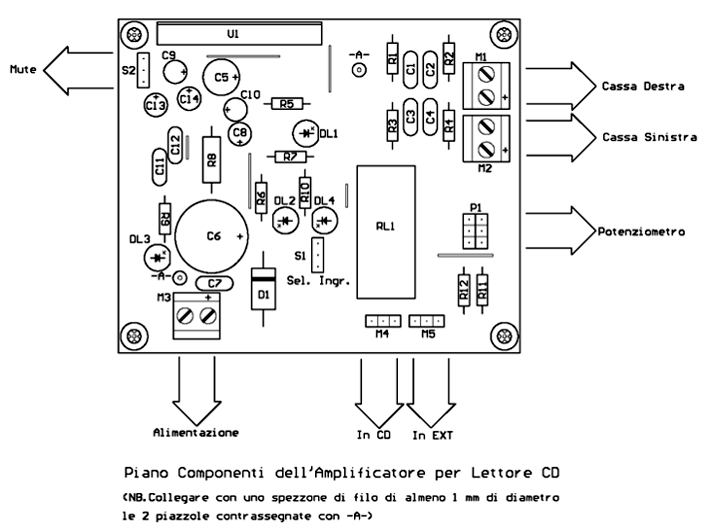

Il piano di montaggio componenti.

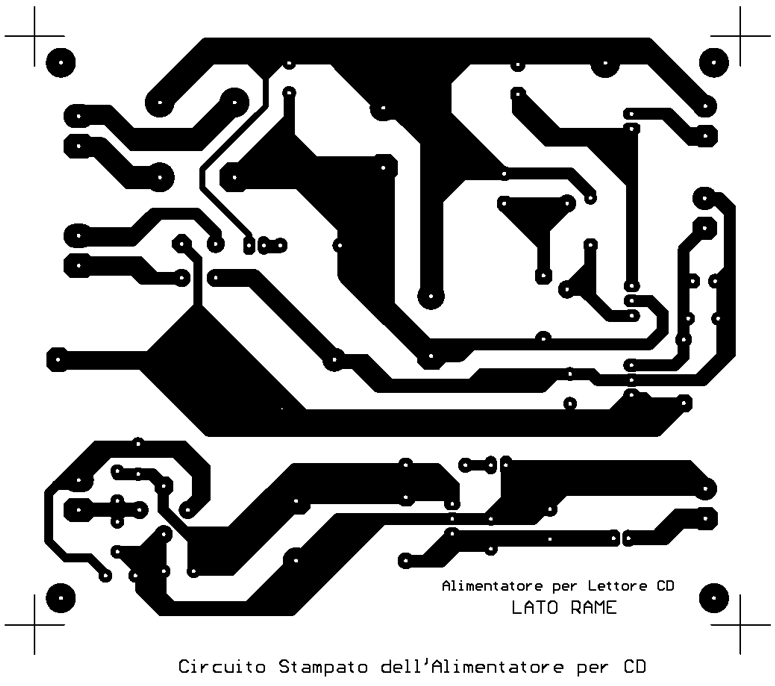

PCB alimentatore

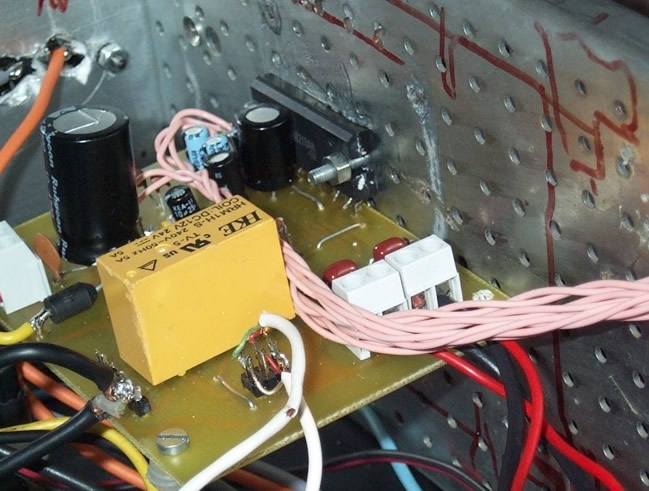

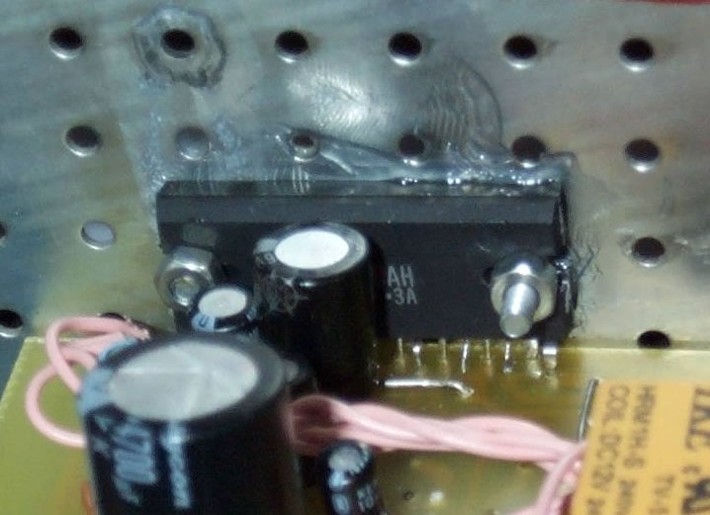

Nella foto seguente, il particolare montaggio del chip TA8221-AH, montato direttamente sullo chassis metallico per migliorarne la dissipazione termica.

PArticolare KIA6210-AH

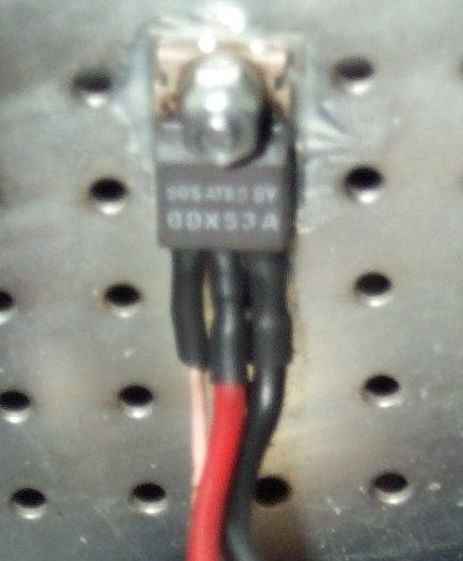

Anche il BDX53A (che gestisce l'uscita dei +13 V) è stato montato direttamente sullo chassis metallico (con mica e rondella isolante, vedi foto seguente).

PArticolare BDX-53A

DOWNLOAD    [ TORNA ALL'INIZIO ]

Gli schemi elettrici ed i circuiti stampati (Amplificatore e Alimentatore) sono stati realizzati con il programma Protel99SE.

Download

Scarica l'articolo completo in formato PDF (1.3 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (12.6 MB)
