LUCI DI CORTESIA PER AUTO e LED-BLINKER
(Courtesy Light and LED-Blinker for Car)

Nelle automobili di una certa classe, le luci di cortesia si spengono in modo graduale dopo alcuni secondi.
Questo progetto descrive come realizzare ed installare anche sulle nostre "utilitarie" questo comodo accessorio sfruttando un paio di integrati "tuttofare" siglati NE555 (il secondo chip lo utilizzeremo per realizzare un LED-Blinker, ovvero un lampeggiatore a LED a bassa frequenza per "simulare" l'antifurto inserito, sempre che non sia già stato realmente installato).

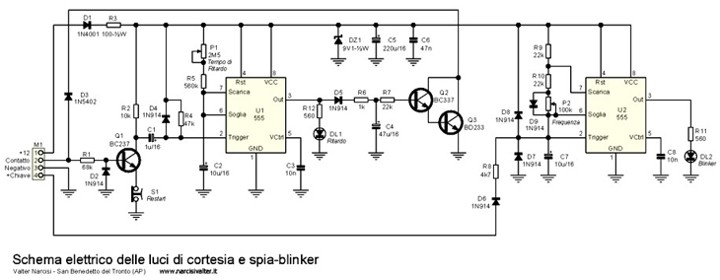

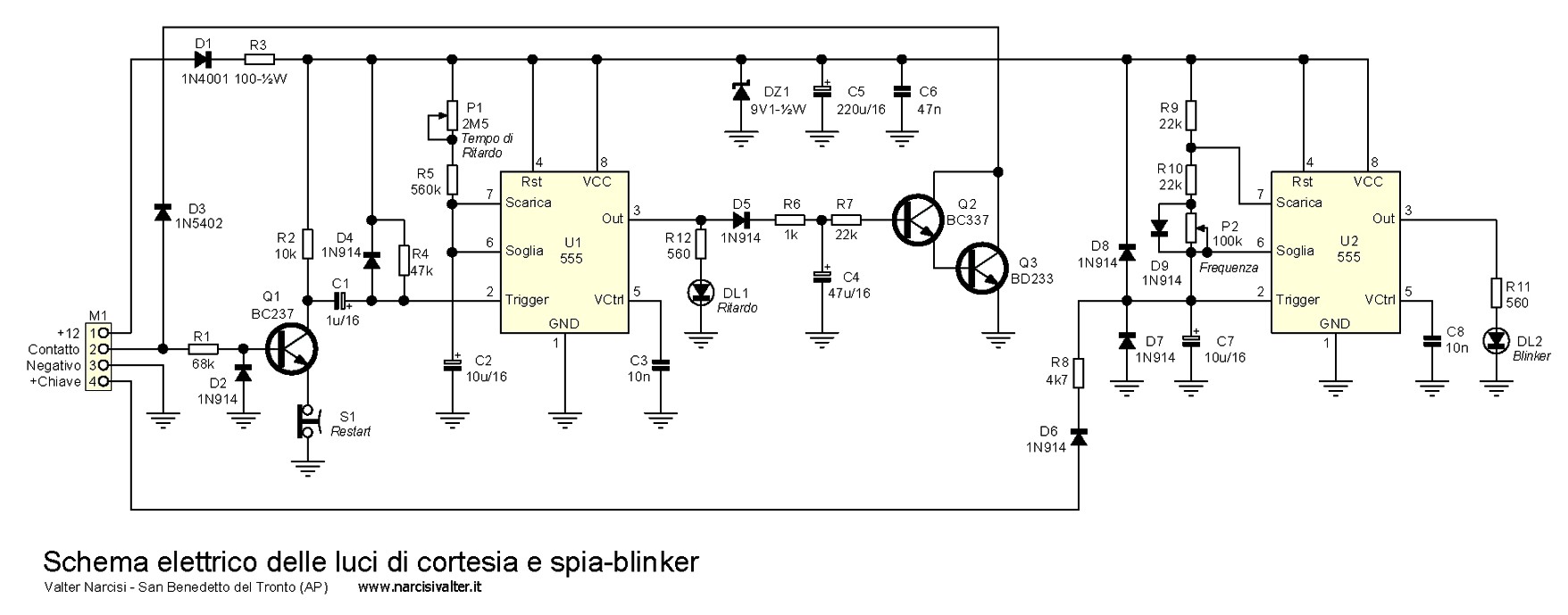

Schema elettrico

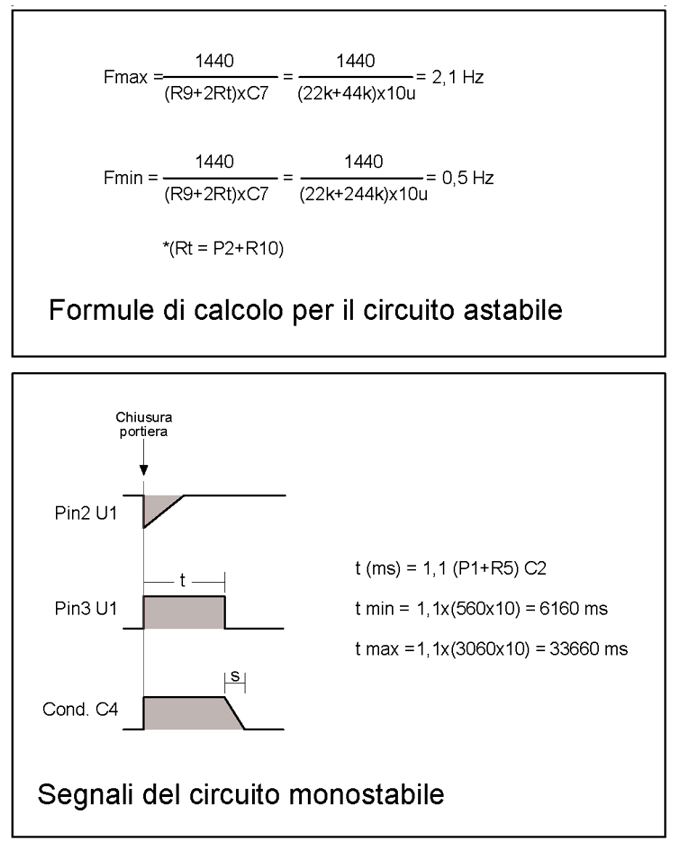

Misure e Calcoli

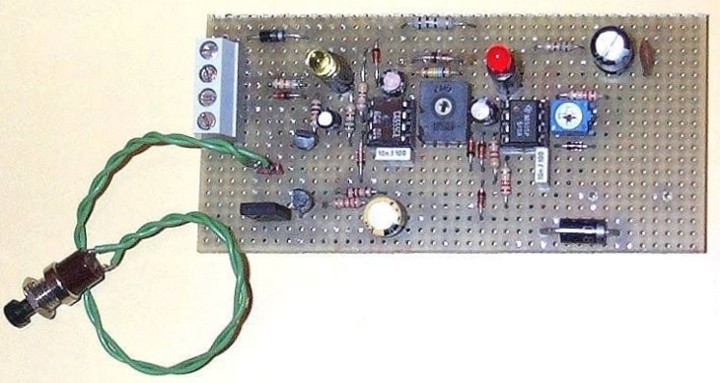

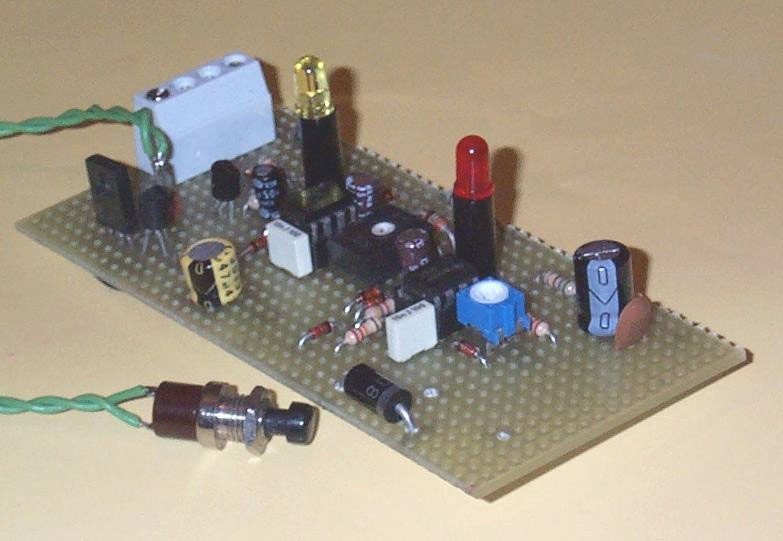

Luci di cortesia per auto

DOWNLOAD    [ TORNA ALL'INIZIO ]

Lo schema elettrico, il piano componenti (PCB Layout) e il circuito stampato sono stati realizzati tutti con il programma EDA Protel98. Il disegno dei collegamenti, delle formule e dei segnali sono stati realizzati con il programma di grafica vettoriale Corel Draw 12.

Download

Scarica l'articolo completo in formato PDF (1 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (8.6 MB)
