RADIOCOMANDO CODIFICATO MULTIUSO
con MM53200
(Universal Radio Remote Control with MM53200)

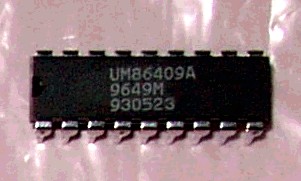

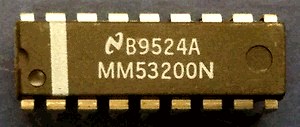

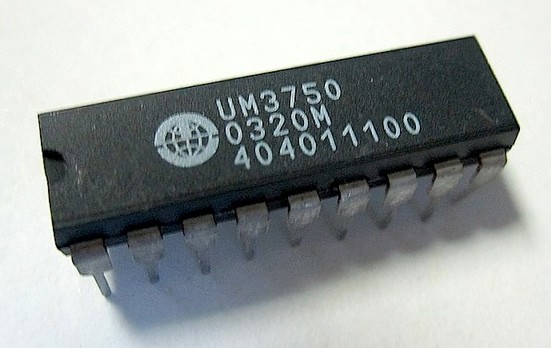

L'articolo descrive la realizzazione di un Radiocomando codificato (Ricevitore e Trasmettitore): il progetto utilizza i notissimi chip MM53200N della National, equivalenti agli UM86409 o UM3750.

Per rendere più sicura la trasmissione radio, ho fatto uso di un modulo ricevitore radio a 433 MHz della AUREL (nello schema elettrico siglato U3).

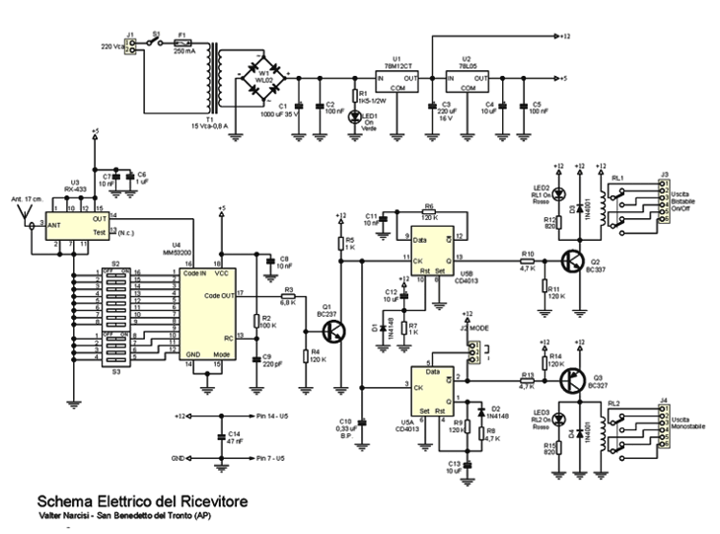

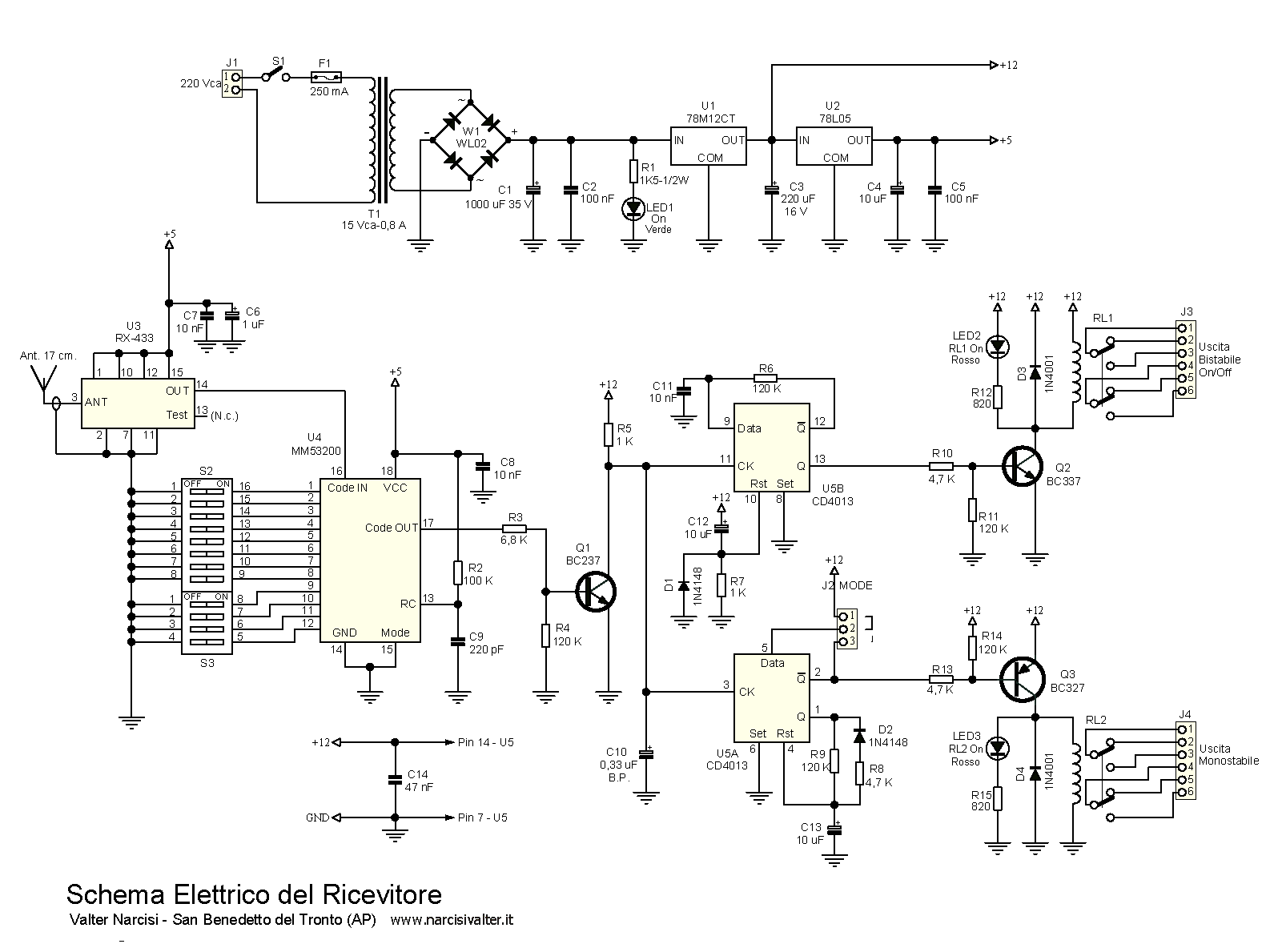

Schema elettrico Ricevitore

ERRATA CORRIGE

Grazie alla segnalazione dell'amico Paolo (IW3QHN) faccio presente che, nel caso il ricevitore non dovesse funzionare, è sufficiente alimentare il chip MM53200 a +12V (ovvero scollegando il suo pin 18 dai +5V e collegandolo ai +12V) avendo l'accortezza di inserire in serie all'alimentazione, un paio di diodi 1N4001 (come schematizzato nella successiva immagine). Naturalmente questa modifica va fatta anche sul circuito stampato.

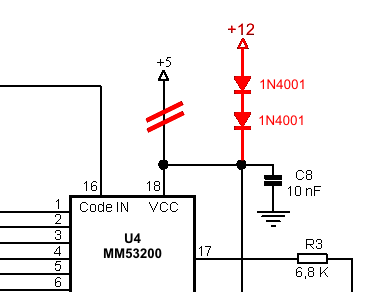

Errata Corrige MM53200

Un'altra soluzione, decisamente più precisa, potrebbe essere quella di utilizzare uno zener da 9,1 V - ½ Watt e relativa resistenza di limitazione (il cui valore dovrebbe aggirarsi intorno ai 300 ohm).

Alla fine della pagina è possibile scaricare il datasheet dell'MM53200 (dove è scritto chiaramente che il chip va alimentato con una tensione compresa fra 7 e 11 volt rispetto alla massa).

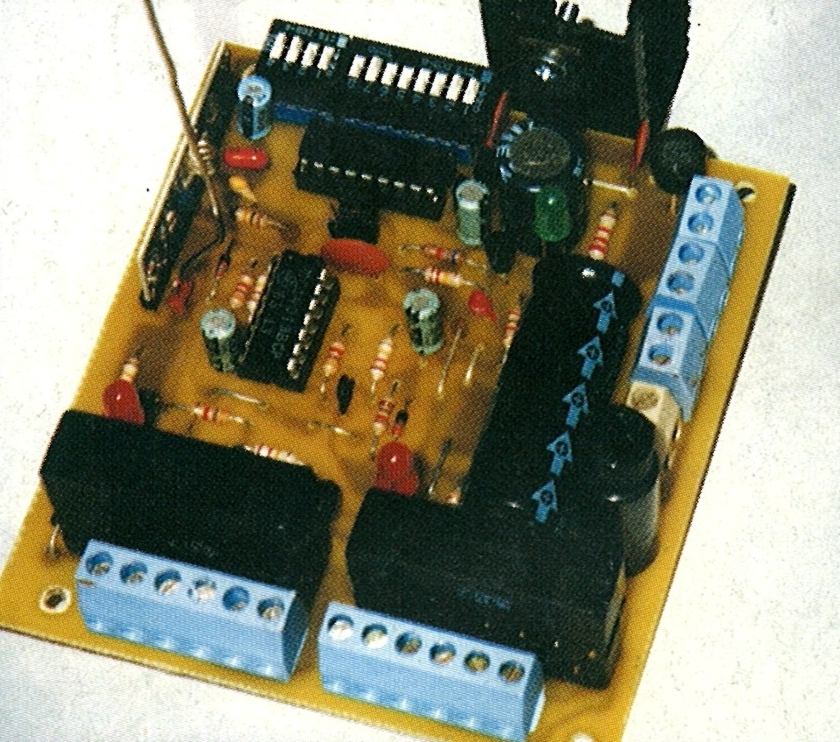

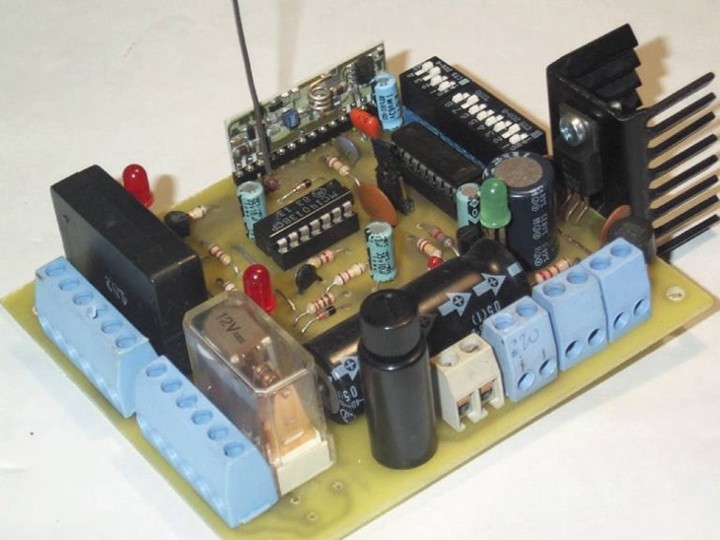

Foto del Ricevitore

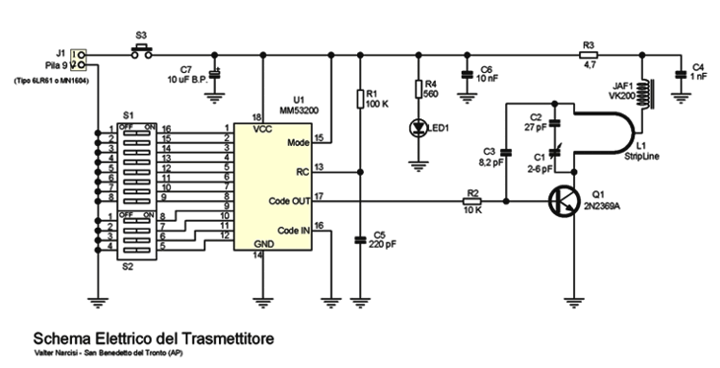

Schema elettrico Trasmettitore

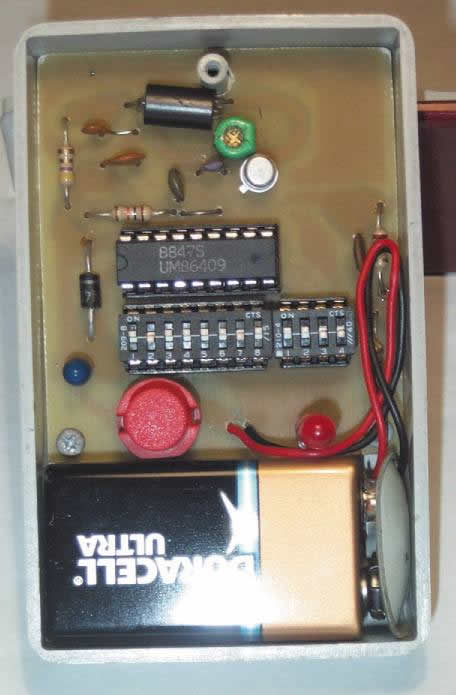

Foto del Trasmettitore (interno)

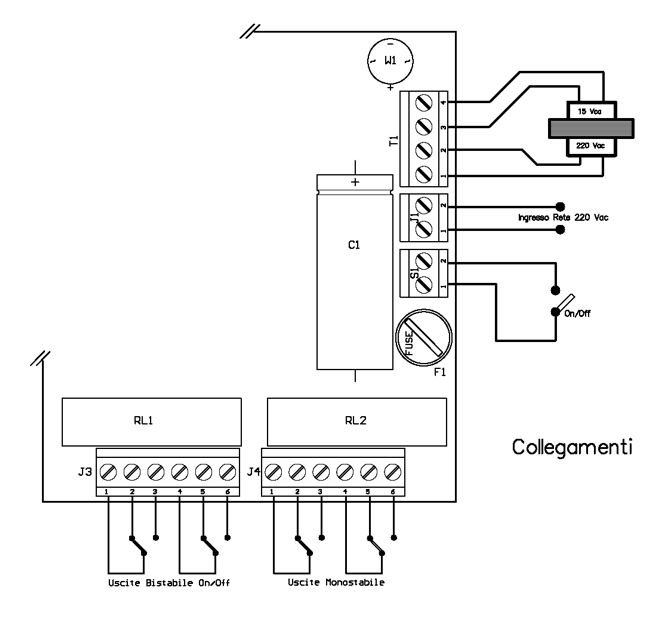

Collegamenti

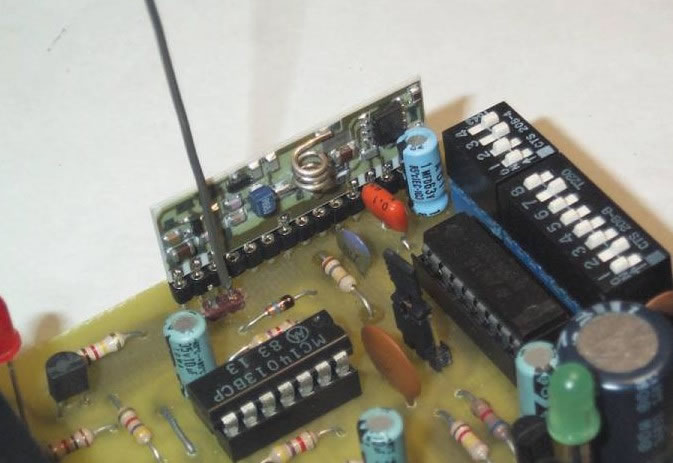

Particolare modulo 433NHz Aurel

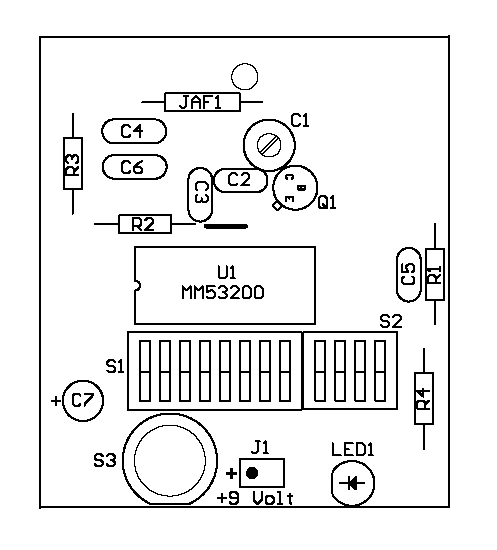

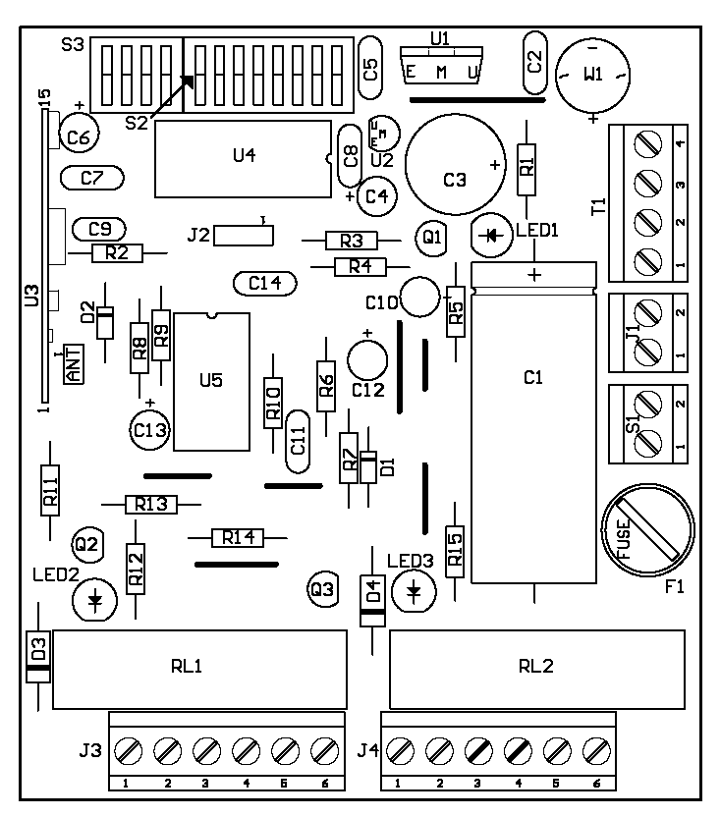

Nelle immagini sucessive, la disposizione dei componenti sulle schede.

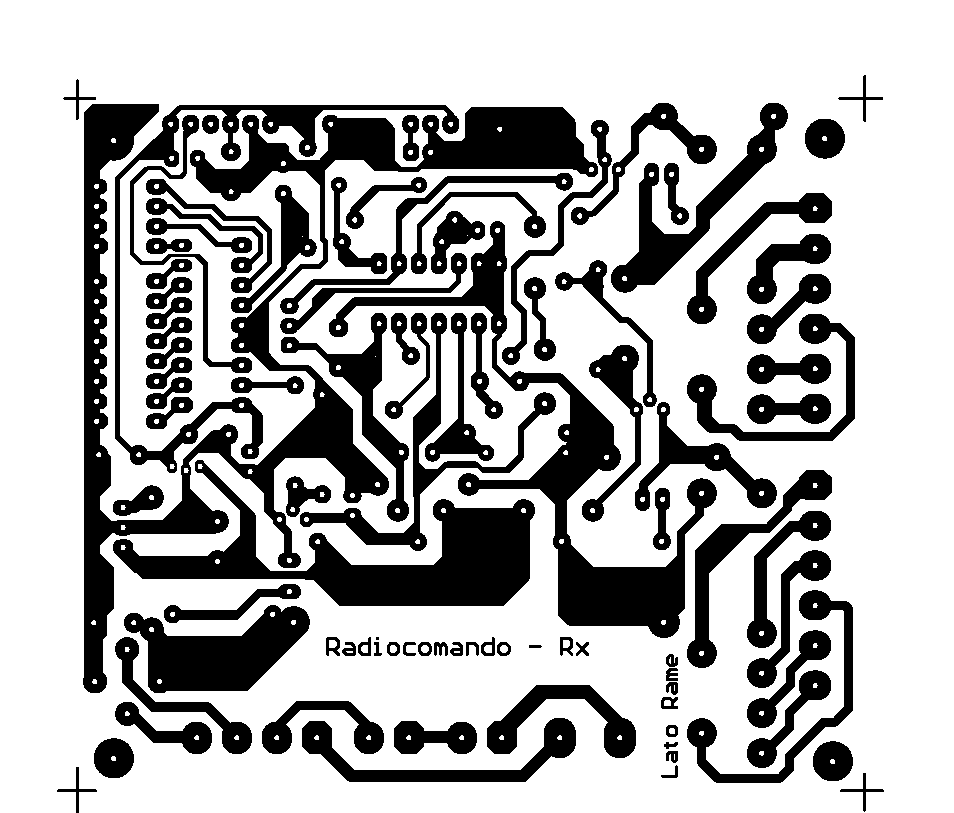

PCB del Ricevitore

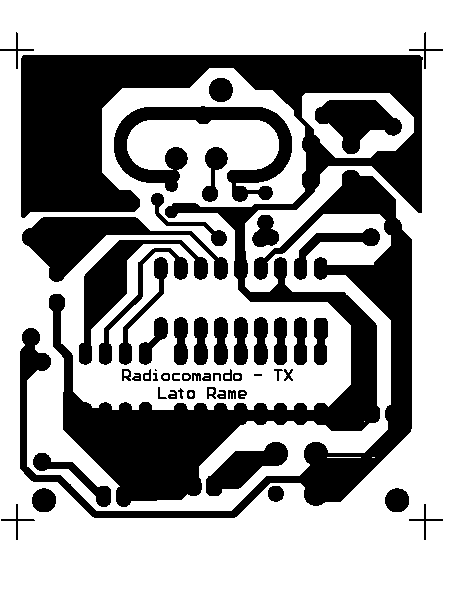

PCB del Trasmettitore

DOWNLOAD    [ TORNA ALL'INIZIO ]

Schema elettrico, disposizione componenti (Board Layout) e circuiti stampati (Trasmettitore e Ricevitore) sono stati realizzati con l'editor EDA Protel99SE.

Download

Scarica l'articolo completo in formato PDF (1.3 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (11.6 MB)

Vedi/Scarica il Datasheet del chip MM53200 (560 KB)
