TIMER DIGITALE PROGRAMMABILE
da 1 sec. a 278 ore
(C/MOS Digital Timer - 1st part)

Il nome appropriato per questo timer dovrebbe essere "CONTATEMPO DIGITALE" perché sul display appaiono solo i secondi: ovviamente, con 6 digit, il temporizzatore può essere programmato fino ad un massimo di circa 278 ore (999999 secondi) ma con le opportune modifiche (riportate sul numero 246 - Febbraio 2005 di Elettronica Flash) è stato possibile renderlo a lettura sessagesimale, ovvero HH:MM:SS (ma in questo caso, il ritardo massimo programmabile è sceso a 100 ore circa, per la precisione 99:59:59).

La seconda parte di questo progetto la trovate qui.

TIMER PROGRAMMABILE Parte 1    [ TORNA ALL'INIZIO ]

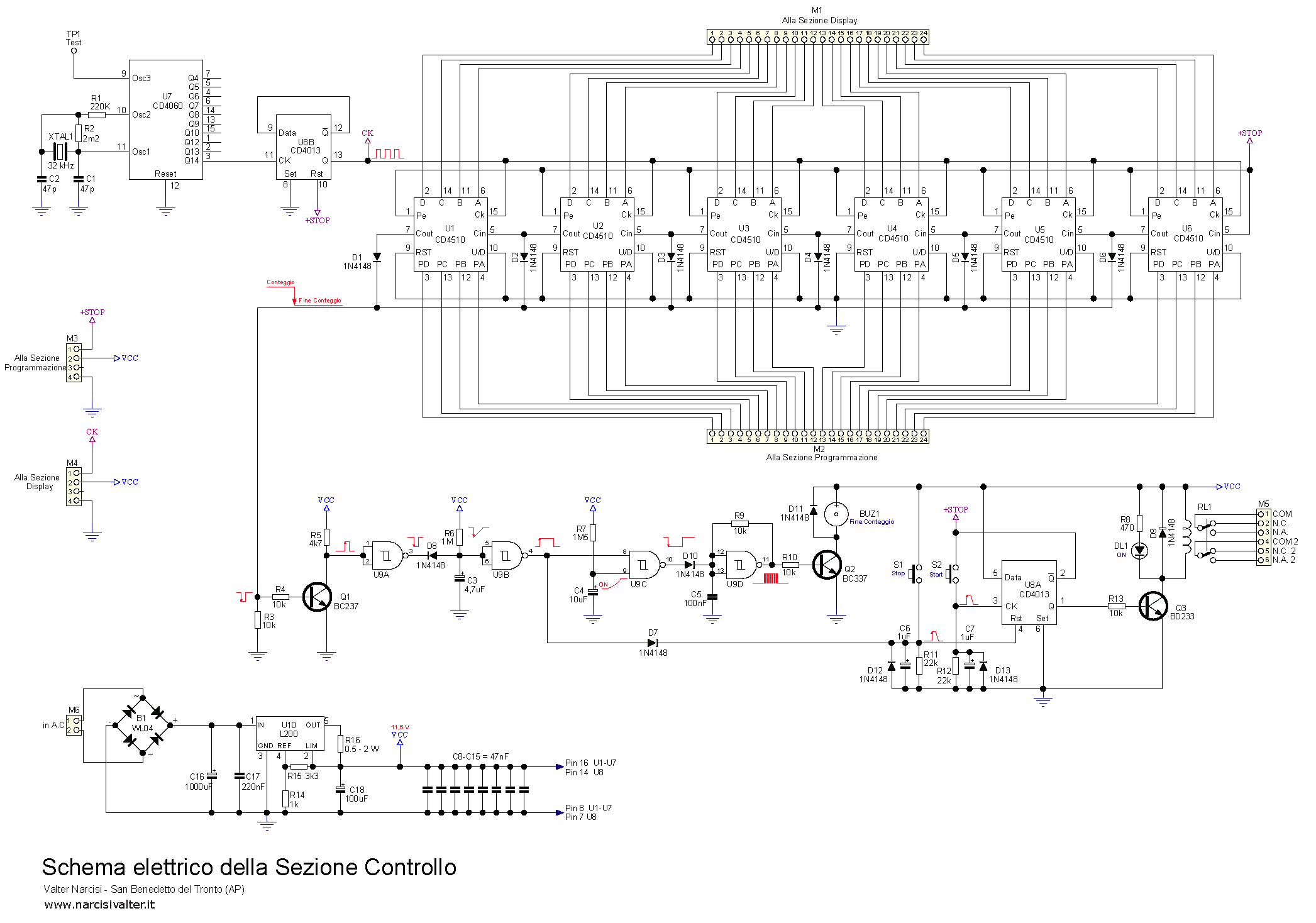

Di seguito, lo schema elettrico della prima parte del Timer Programmabile.

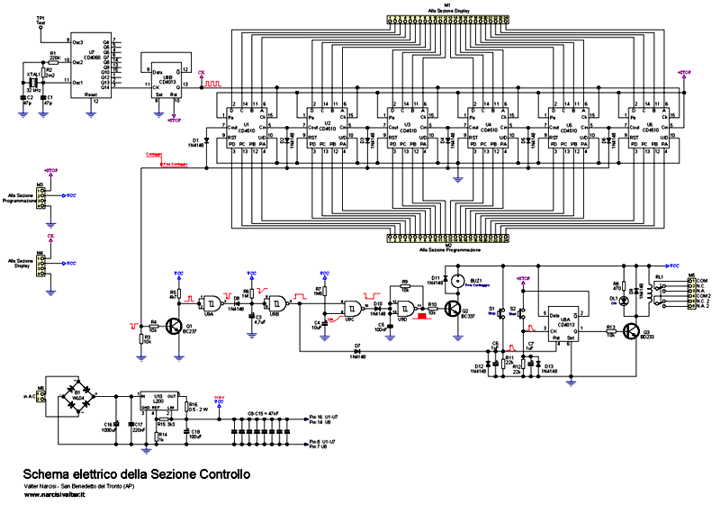

Schema elettrico sez. Controllo

ERRATA CORRIGE

Per migliorare la precisione del timer (e correggere le eventuali piccole tolleranze del quarzo) si consigliano le seguenti modifiche:

  • Sostituire il condensatore C2 con un compensatore da 15-70 pF
  • Sostituire il condensatore C1 con un ceramico a disco NPO da 33 pF
  • Sostituire la resistenza R2 con una da 10 Mohm
  • Spostare la resistenza R1 come visibile nella seguente immagine:

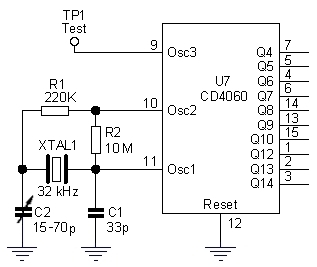

Errata Corrige


Inoltre è consigiabile utilizzare per R13 (sulla base del transistor Q3) una resistenza da 1,5 Kohm.

Da notare che il Clock è stato realizzato con un quarzo da 32768 Hz.
Nel mio prototipo ho inserito un interruttore a levetta (che ho siglato con la scritta "ALLARME") in parallelo al condensatore C4 in modo tale da poter scegliere o meno se attivare il cicalino a fine conteggio (con l'interruttore chiuso, infatti, l'oscillatore che emette la nota per il cicalino è sempre inibito).

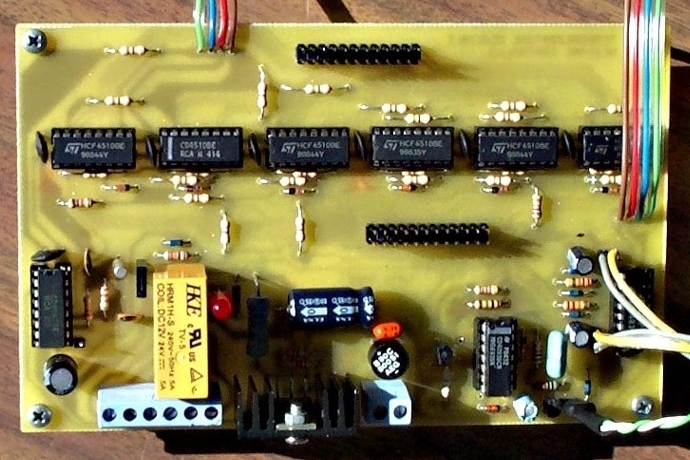

Foto PCB sez. Controllo

E' stato uno dei miei progetti più ambiziosi dal momento che ho evitato i microcontrollori che avrebbero si facilitato il compito ma non avrebbe reso la realizzazione alla portata di tutti. Inoltre ho cercato di utilizzare solo integrati facilmente reperibili ed a basso costo.
Ho messo particolare cura anche nel contenitore, realizzando una serigrafia accattivante, facendo in modo che i pulsanti fossero ad effetto "membrana": ciò è stato possibile dopo aver disegnato su un foglio adesivo bianco la serigrafia dell'intero pannello (con Corel Draw 12), averla perfettamente attaccata sul pannello stesso (dopo aver praticato i fori) e quindi aver ricoperto il tutto con lo speciale retino da geometri (è una sottile pellicola adesiva trasparente e robusta, di colore celeste chiaro).

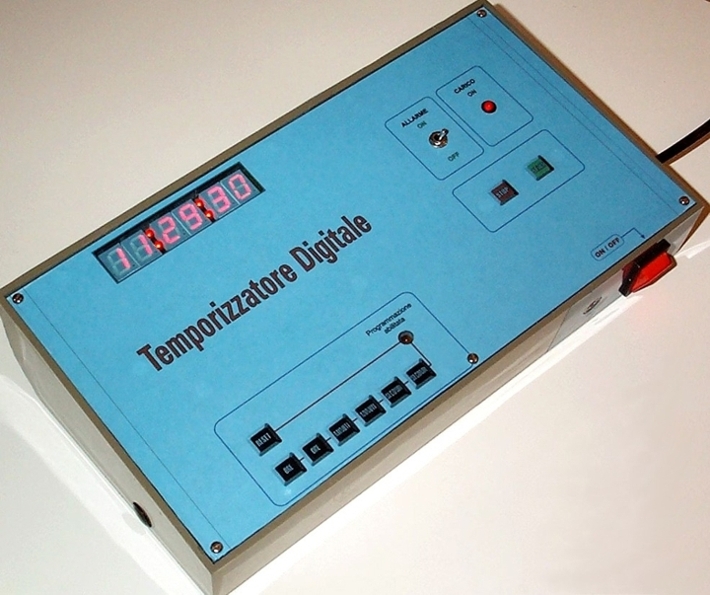

Foto Timer Programmabile

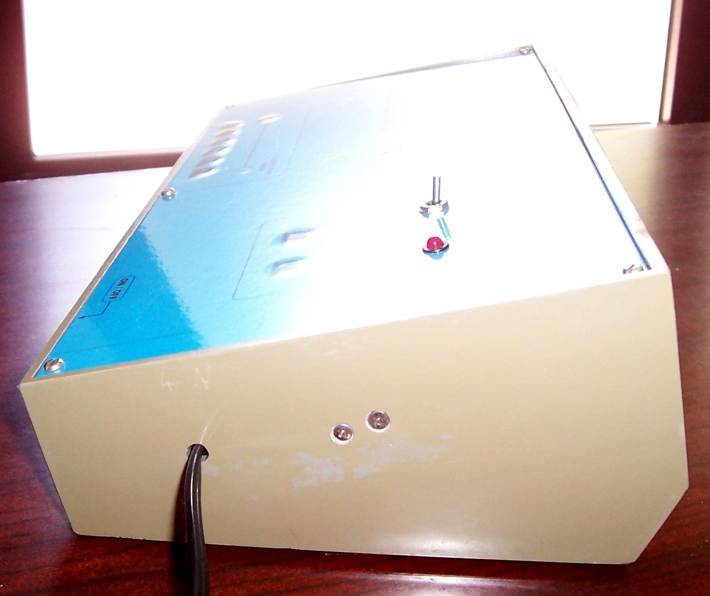

Foto Temporizzatore Digitale Programmabile

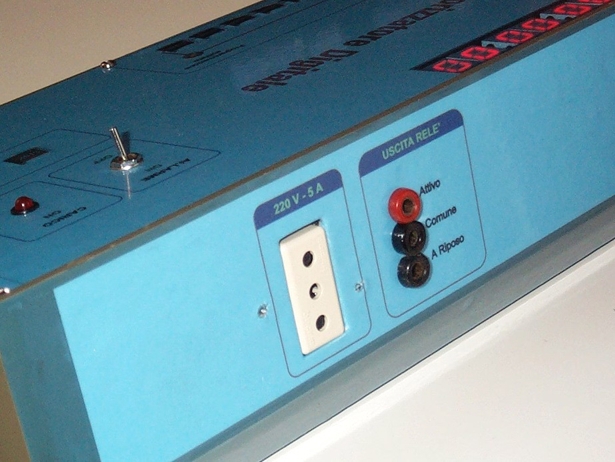

Anche per le varie prese ho utilizzato lo stesso metodo (serigrafia su foglio bianco adesivo e retino azzurro)

Pannello posteriore

LA DISPOSIZIONE DEI COMPONENTI    [ TORNA ALL'INIZIO ]

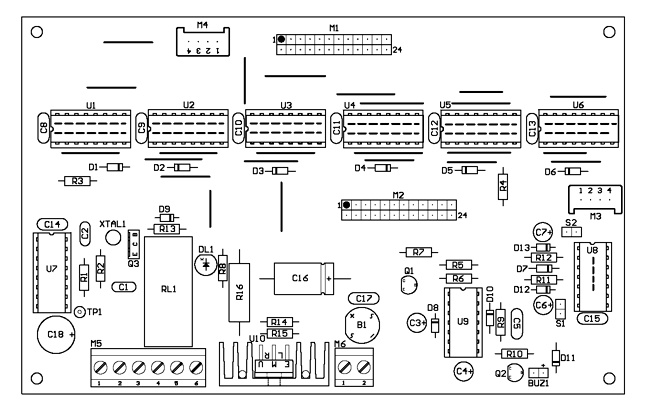

PCB della sez. Controllo

LE FOTO DEL TIMER PROGRAMMABILE    [ TORNA ALL'INIZIO ]

Ecco come si presenteranno i 3 circuiti stampati al termine della realizzazione.

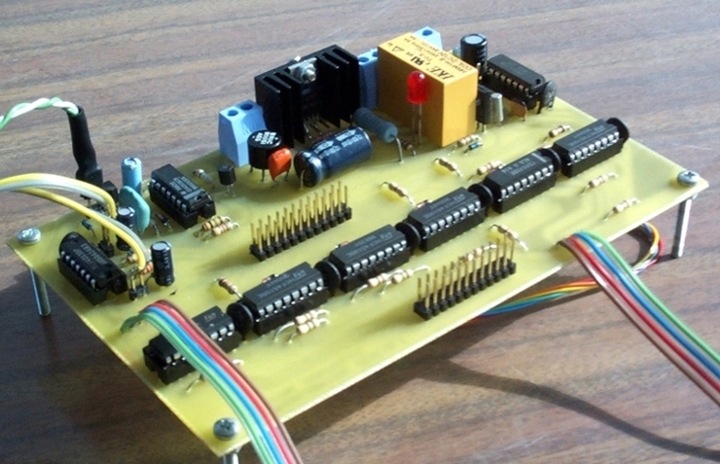

Foto PCB della sez. Controllo

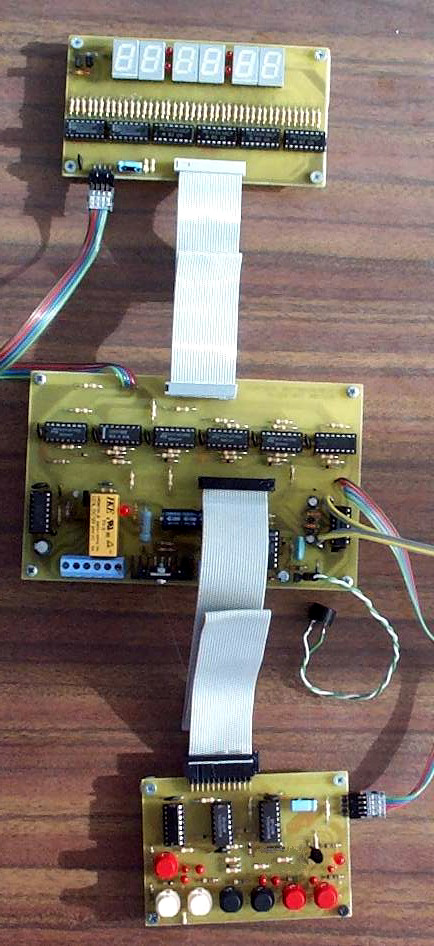

Le 3 schede finali del Timer

DOWNLOAD    [ TORNA ALL'INIZIO ]

Schema elettrico, disposizione componenti (Board Layout) e circuito stampato sono stati realizzati con l'editor EDA Protel99SE. Per i disegni dei collegamenti e quelli delle serigrafie ho usato il software CorelDraw.

Download

Scarica l'articolo completo (parte 1) in formato PDF (1.6 MB)

Scarica l'articolo completo (parte 1) in formato PDF ad Alta Risoluzione (13 MB)


[Vai alla 2a parte]     [Vai alla 3a parte]
