TIMER DIGITALE PROGRAMMABILE
da 1 sec. a 100 ore
(C/MOS Digital Timer - 3rd part)

La prima parte del progetto PROGRAMMABLE DIGITAL TIMER è stata descritta qui mentre la seconda parte la trovate in questa pagina.

TIMER PROGRAMMABILE Parte 3: IL SESSAGESIMALE    [ TORNA ALL'INIZIO ]

In questa pagina saranno illustrati tutti i dettagli per poter effettuare la modifica "sessagesimale", resasi necessaria in quanto il Temporizzatore visualizzava sui display soltanto i secondi (fino a 99 99 99, cioè quasi 278 ore).
Dopo aver effettuato tutte le modifiche, avrete un timer a lettura sessagesimale (HH:MM:SS) con tempo programmabile da 1 secondo a 99h 59' 59" ore.

Di seguito riporto gli schemi elettrici dei 2 circuiti da realizzare:

Modifiche per sez.  Controllo  Modifiche per sez. Programmazione

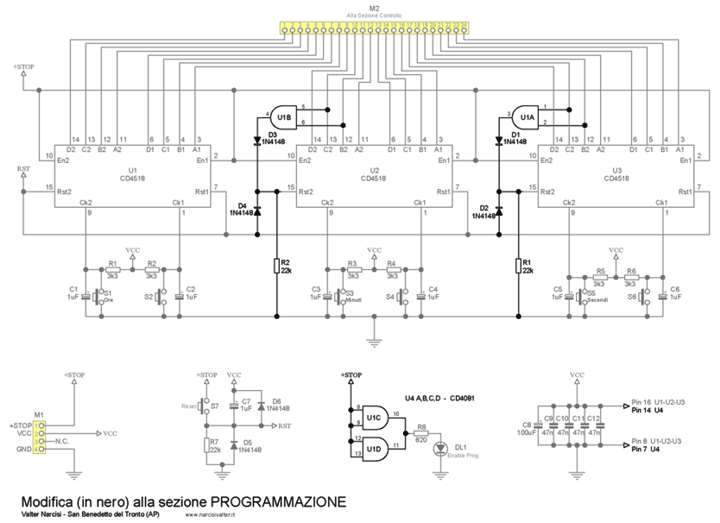

Nei seguenti schemi elettrici sono messe in evidenza le modifiche (in nero) da apportare agli schemi originali del Timer (in grigio).

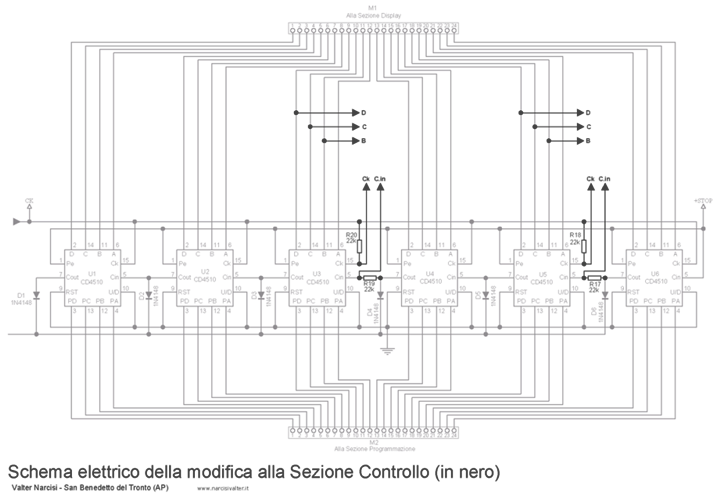

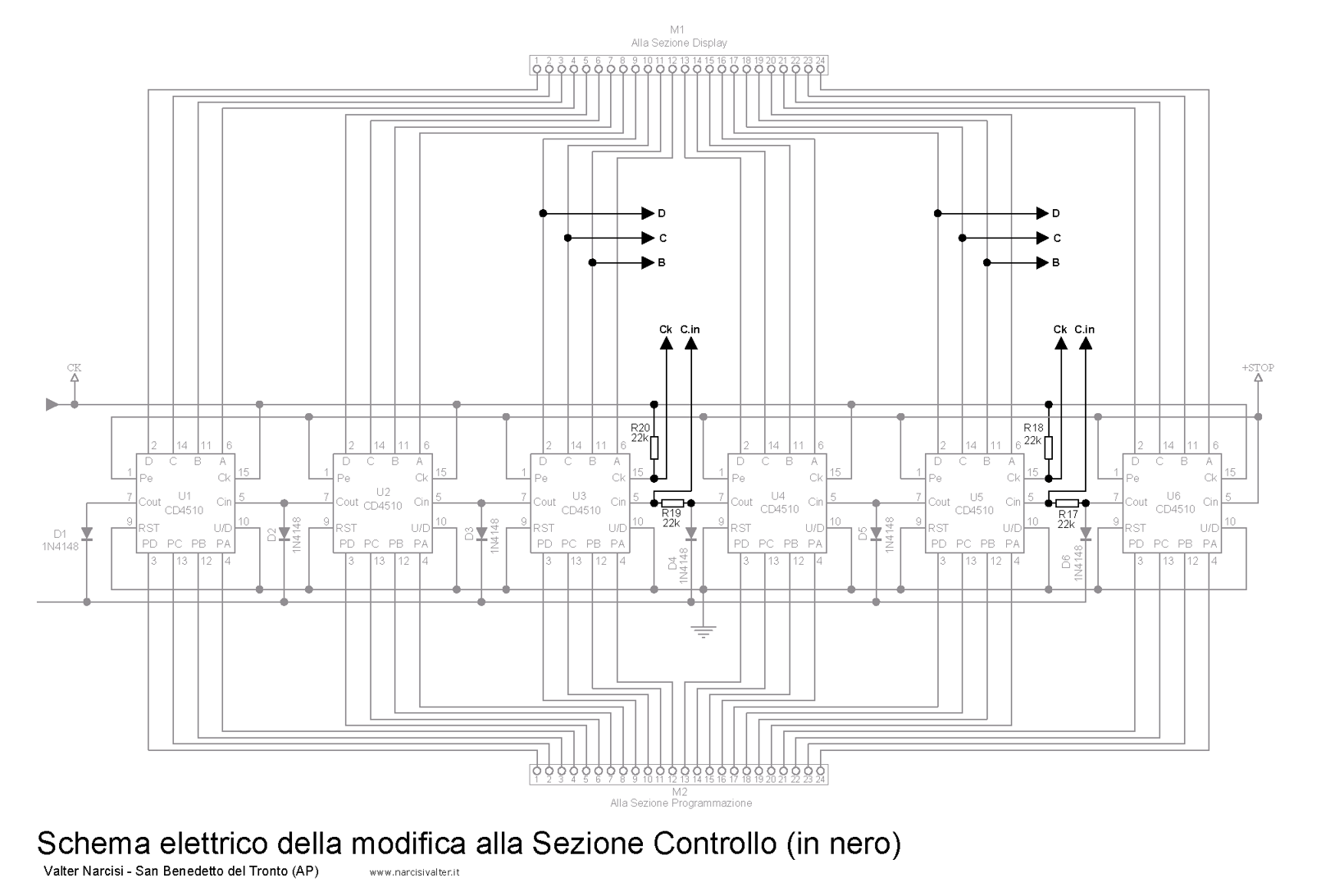

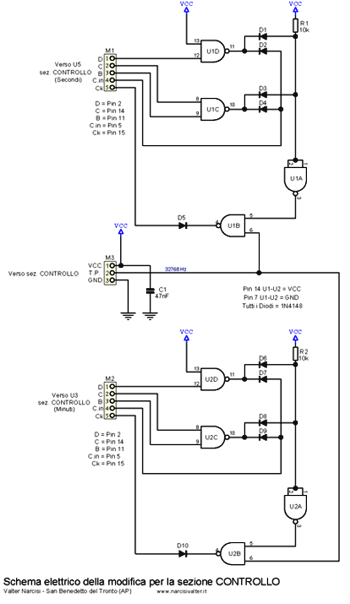

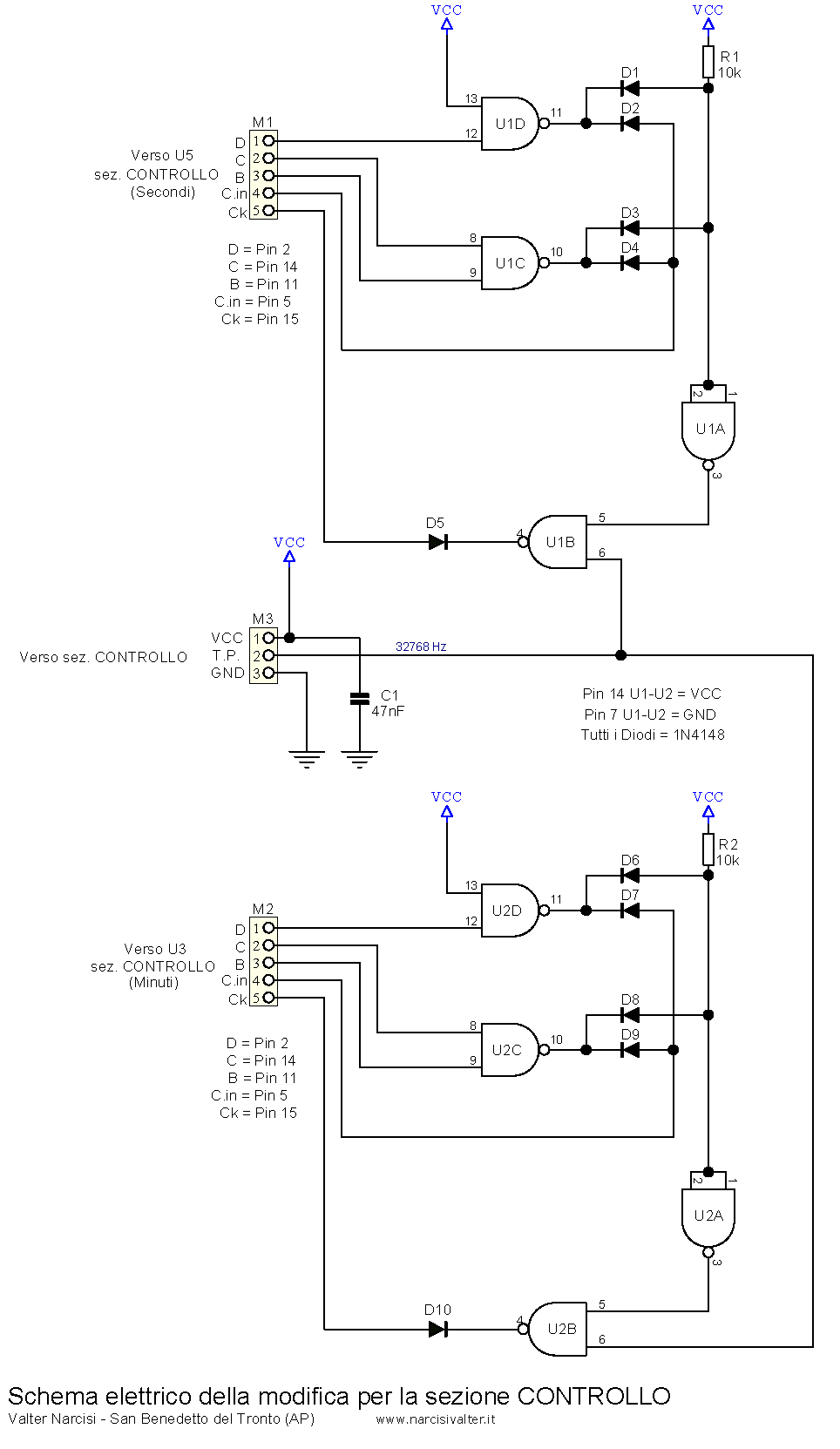

Schema elettrico modifiche sez. Controllo

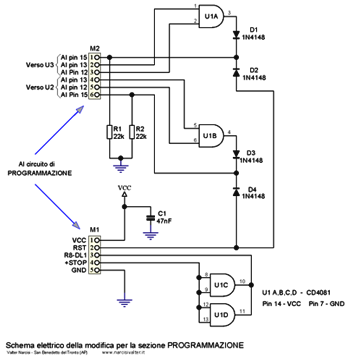

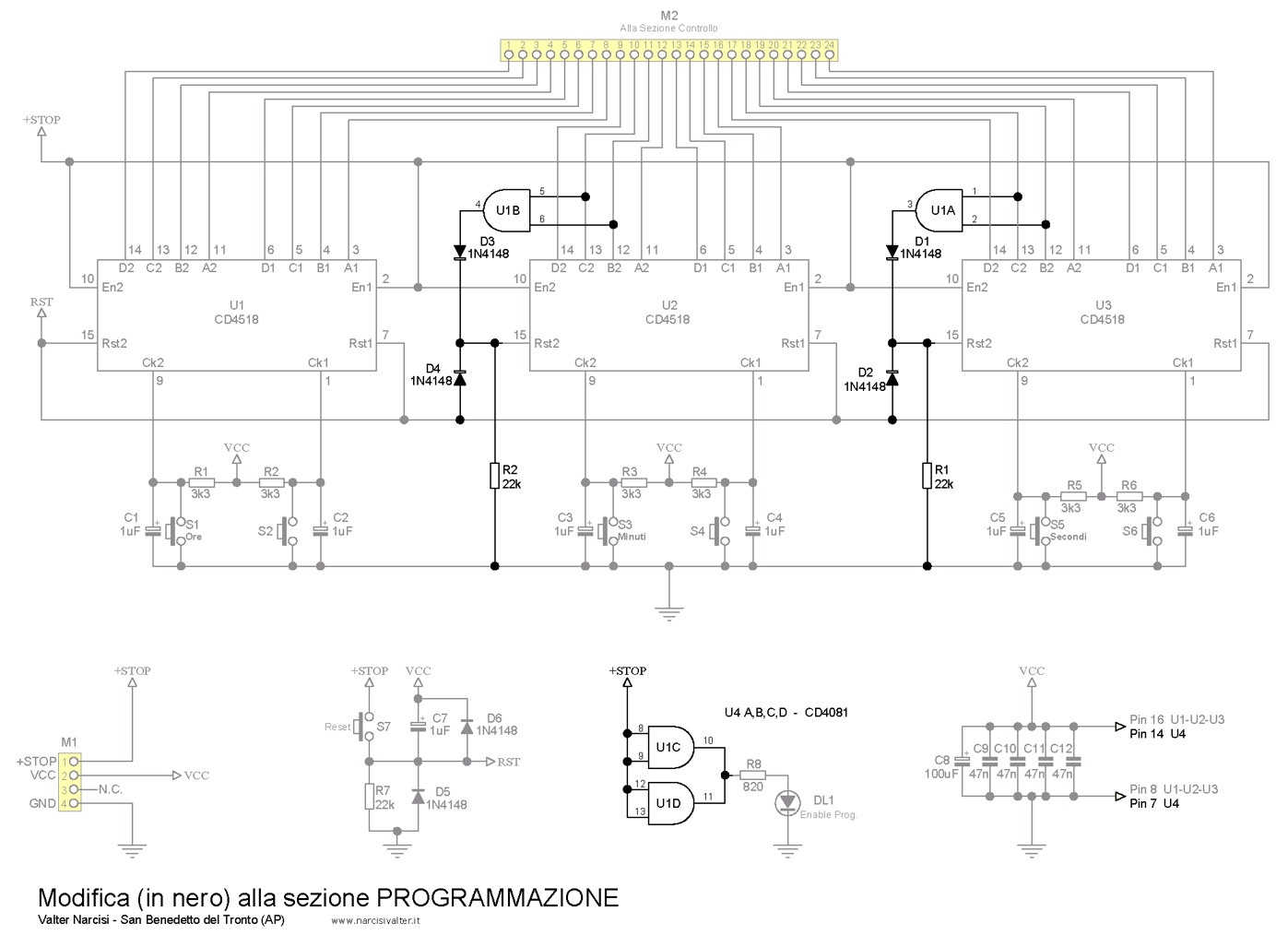

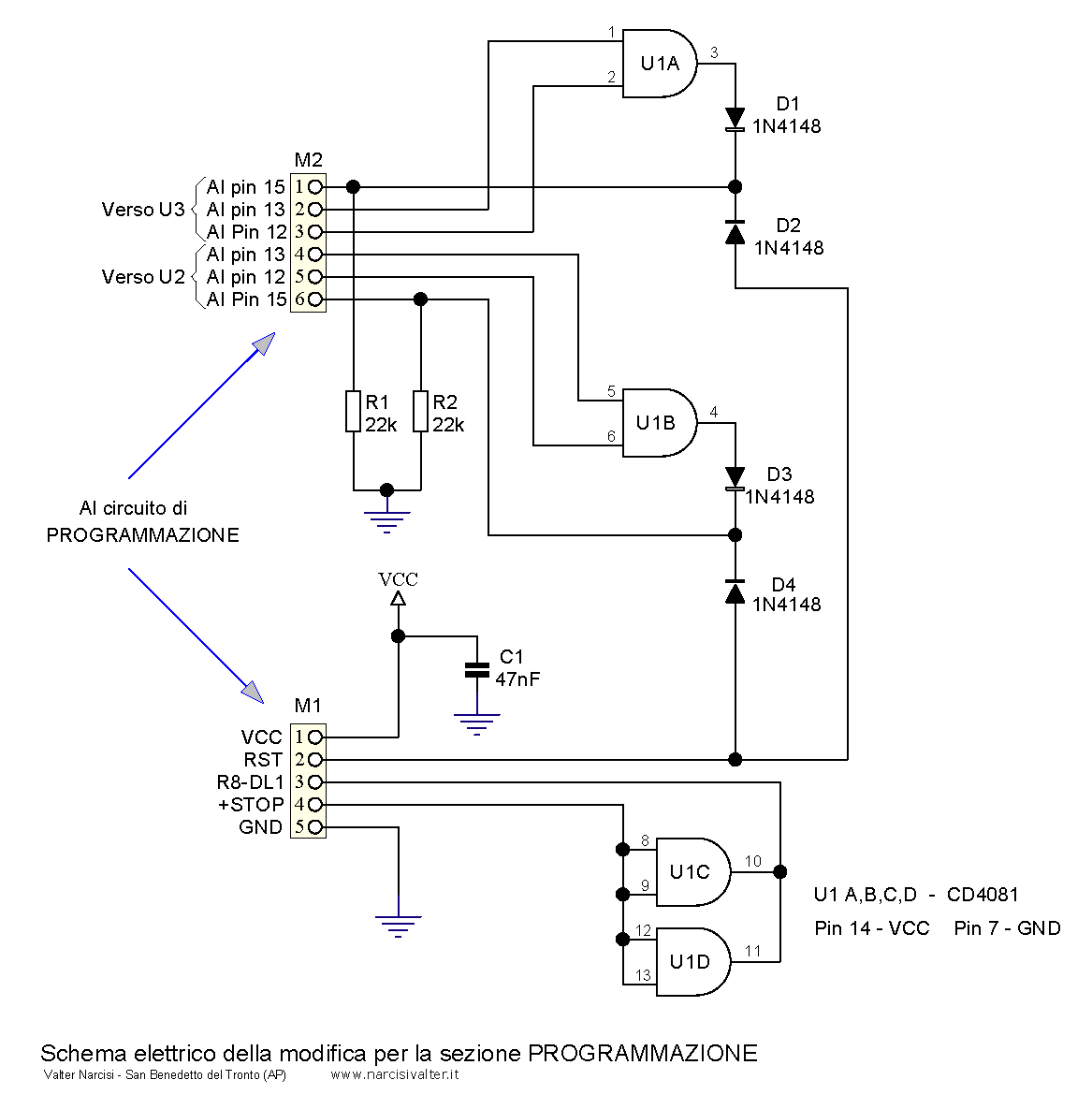

Schema elettrico modifiche sez. Programmazione

Da notare come le modifiche riguardino esclusivamente la seconda e la quarta cifra del display (partendo da destra), cioè quelle che indicano le decine di secondi e le decine di minuti. Solo le cifre in queste posizioni, infatti, devono azzerarsi dopo il valore "5".

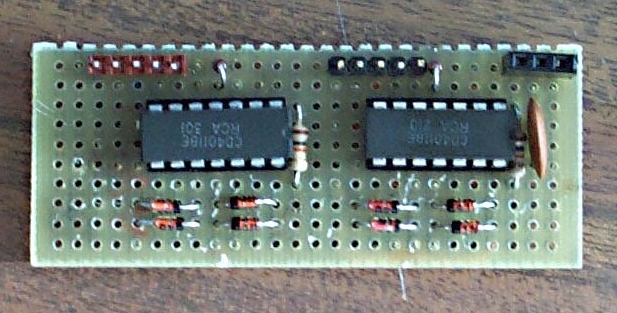

Foto modifica alla sez. Controllo

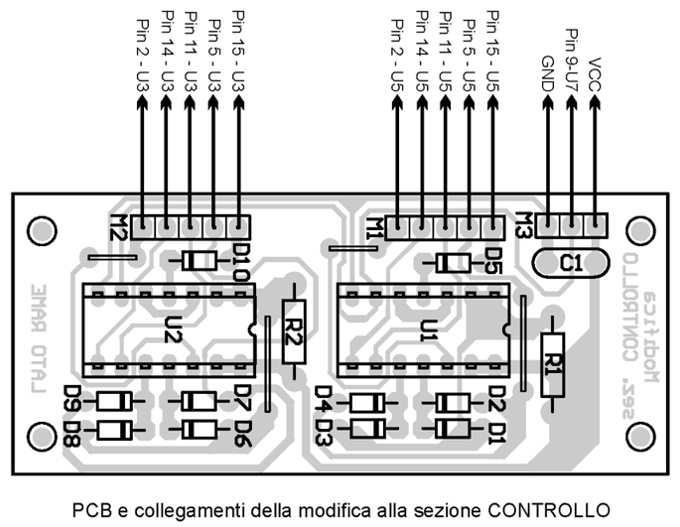

PCB modifica alla sez. Controllo

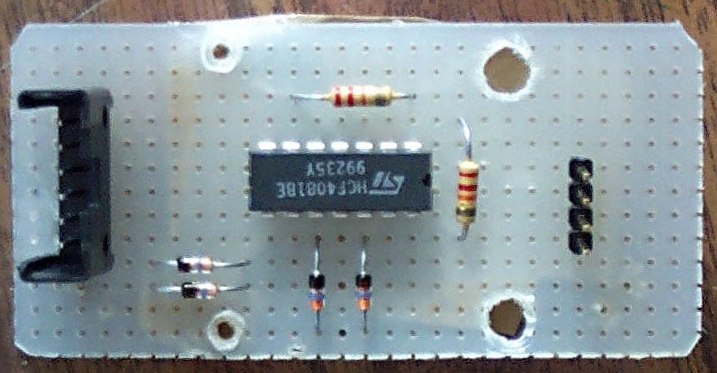

Foto modifica alla sez. Programmazione

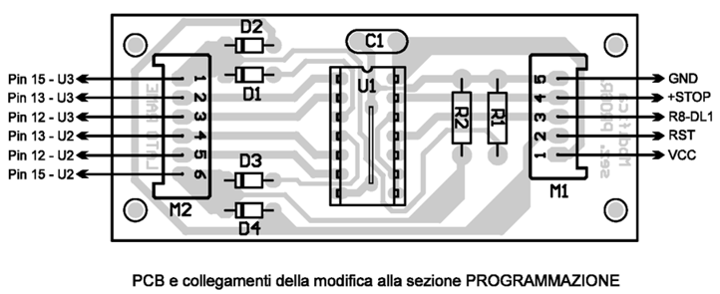

PCB modifica alla sez. Programmazione

IL FUNZIONAMENTO    [ TORNA ALL'INIZIO ]

Collegare il temporizzatore alla rete elettrica ed accenderlo. Il display visualizza 00:00:00 ed il LED "Carico Attivato" è spento.

Collegare il dispositivo da temporizzare su una delle due prese presenti sul pannello posteriore (una fa capo ai contatti liberi del relè, l'altra alla rete elettrica).
Programmare le ORE, i MINUTI e i SECONDI nella sezione programmazione (il LED "Programmazione abilitata" è sempre acceso tranne quando il timer è in conteggio).
Quando pronti, premere il pulsante "START": in questo modo il carico si attiva, il LED "Carico Attivato" si accende ed il LED "Programmazione abilitata" si spegne.
Il valore impostato sul display comincerà a decrementarsi (conteggio alla rovescia) ed i 4 LED sul display lampeggeranno in modo tale da "scandire" i secondi.
Quando il conteggio arriva a 00:00:00, il carico si disattiva, il LED "Carico Attivato" si spegne, il LED "Programmazione abilitata" si riaccende, il cicalino di fine conteggio emette un beep di circa 3 secondi ed il display mostra nuovamente il tempo programmato all'inizio.

Nel mio prototipo ho inserito un interruttore a levetta (che ho siglato "ALLARME") in parallelo al condensatore C4 in modo tale da poter scegliere o meno se attivare il cicalino a fine conteggio.

Il funzionamento è tutto qui: si attiva un carico per il tempo programmato (da 1 secondo a 100 ore) che si disattiva automaticamente a fine conteggio: questo può essere utile, ad esempio, per accendere e spegnere un bromografo e in tutte quelle situazioni dove è necessario attivare un carico per un ben determinato tempo.

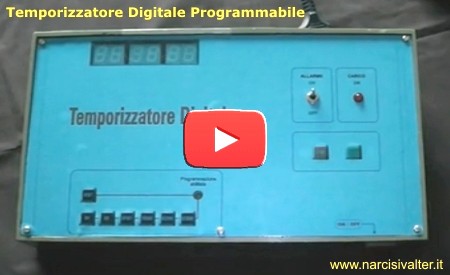

Ed ecco il video del Temporizzatore terminato.

Programmable DIgital Timer C-MOS

LE FOTO DEL TIMER    [ TORNA ALL'INIZIO ]

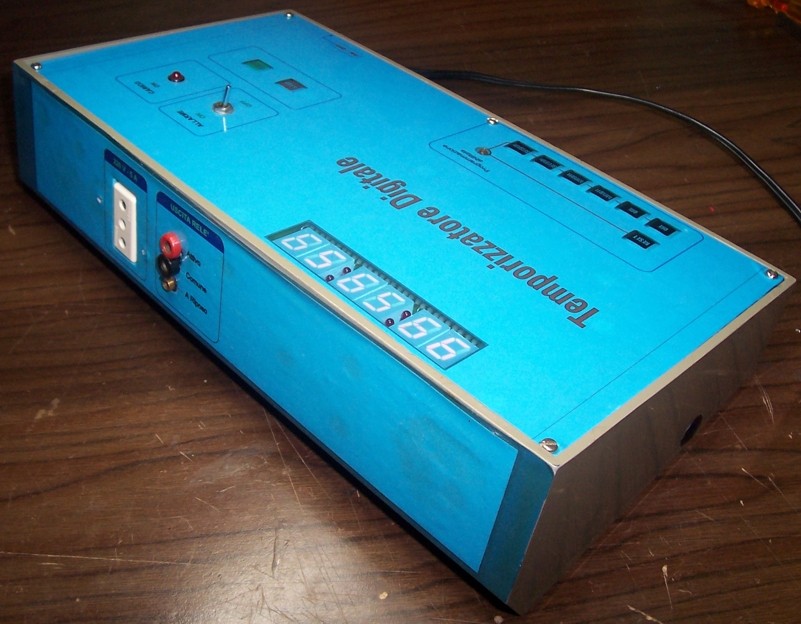

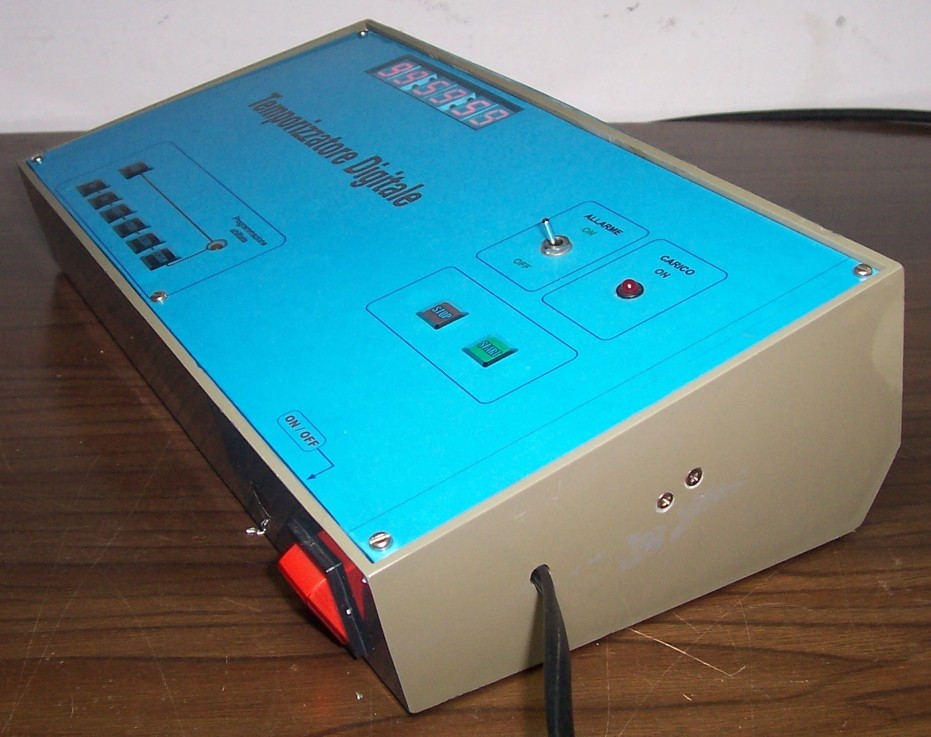

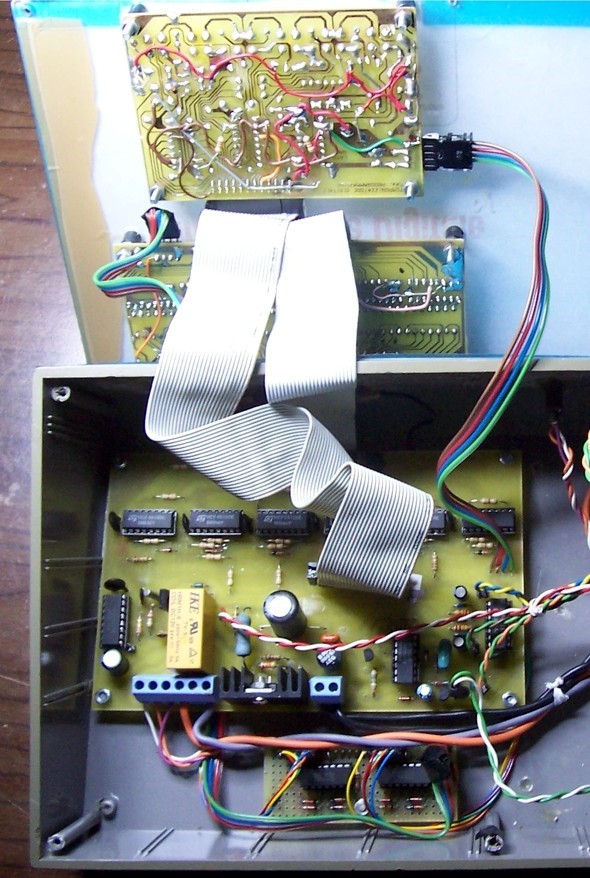

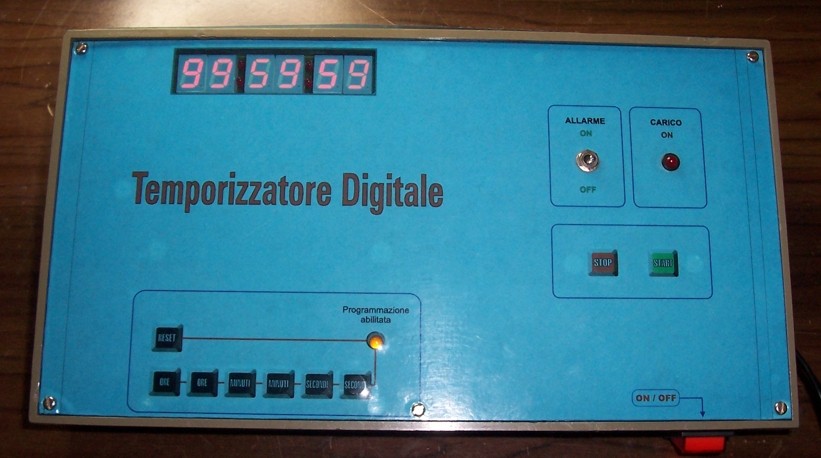

Di seguito, le foto del Timer finale realizzato dall'autore:

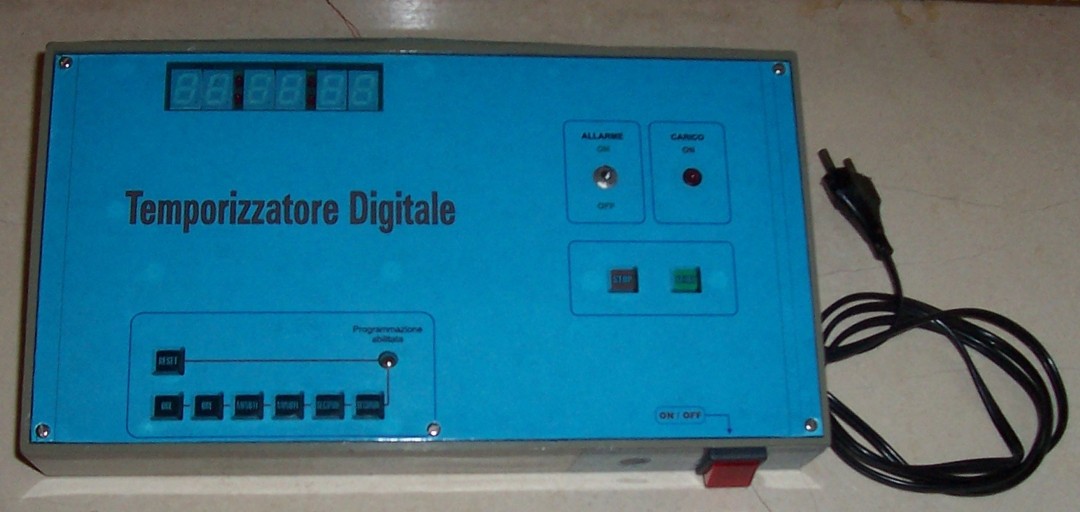

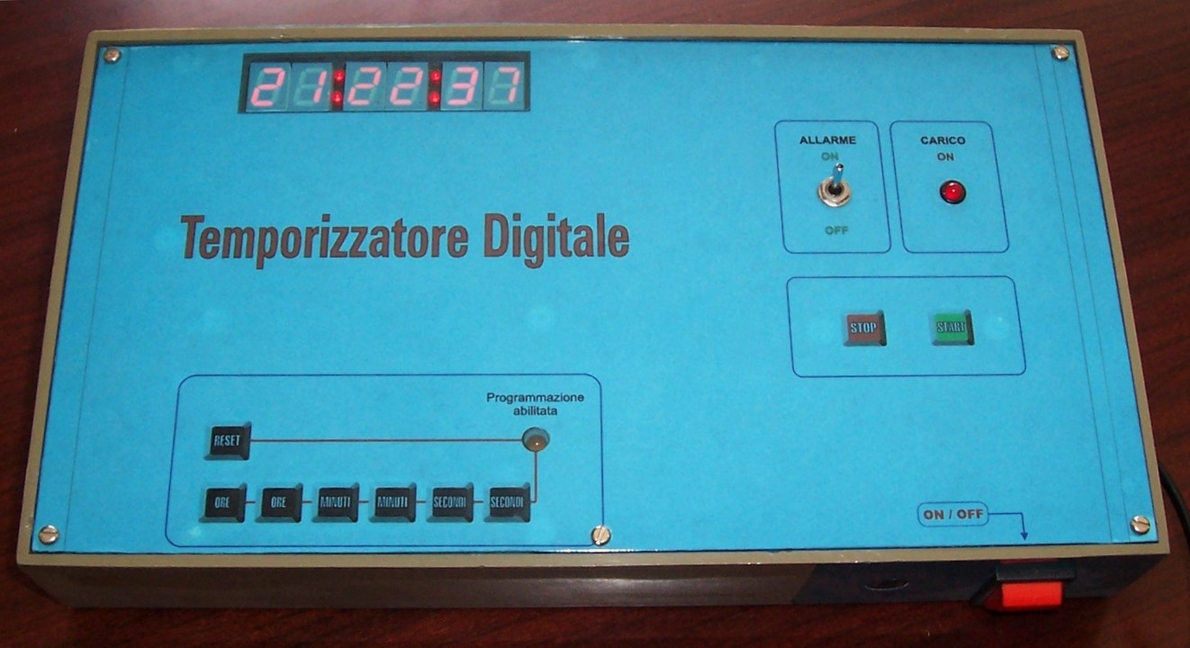

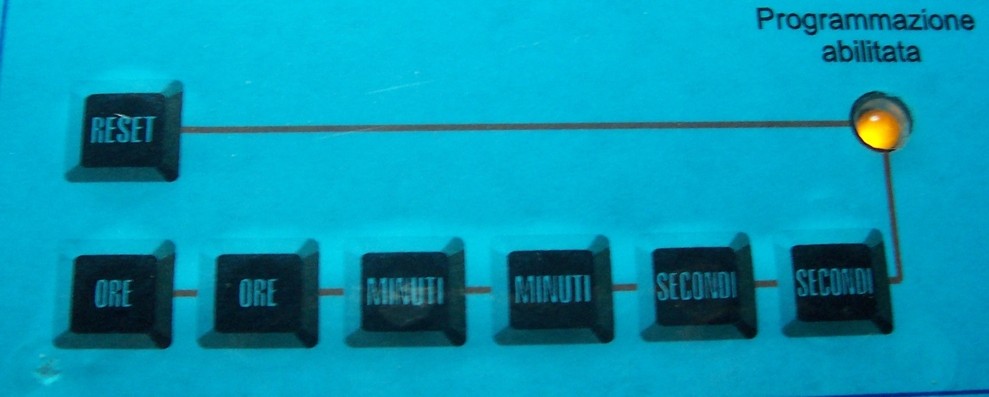

Programmable Timer Programmable Digital Timer - Programming buttons Inside to the Digital Programmable Timer Digital Timer: sockets

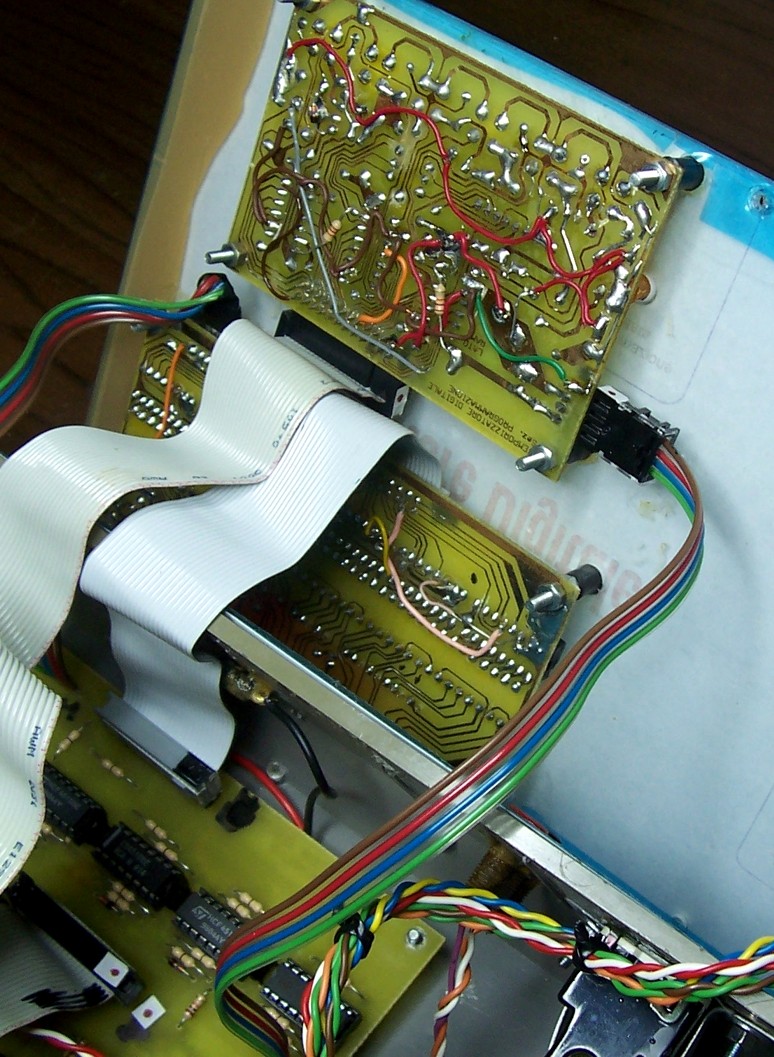

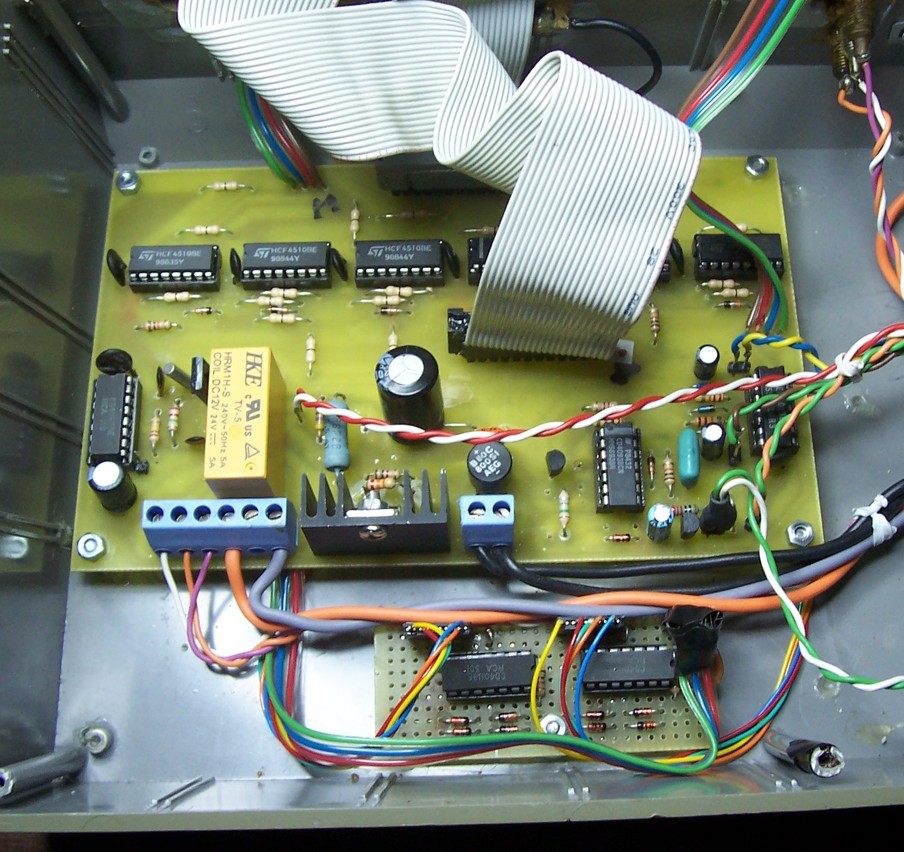

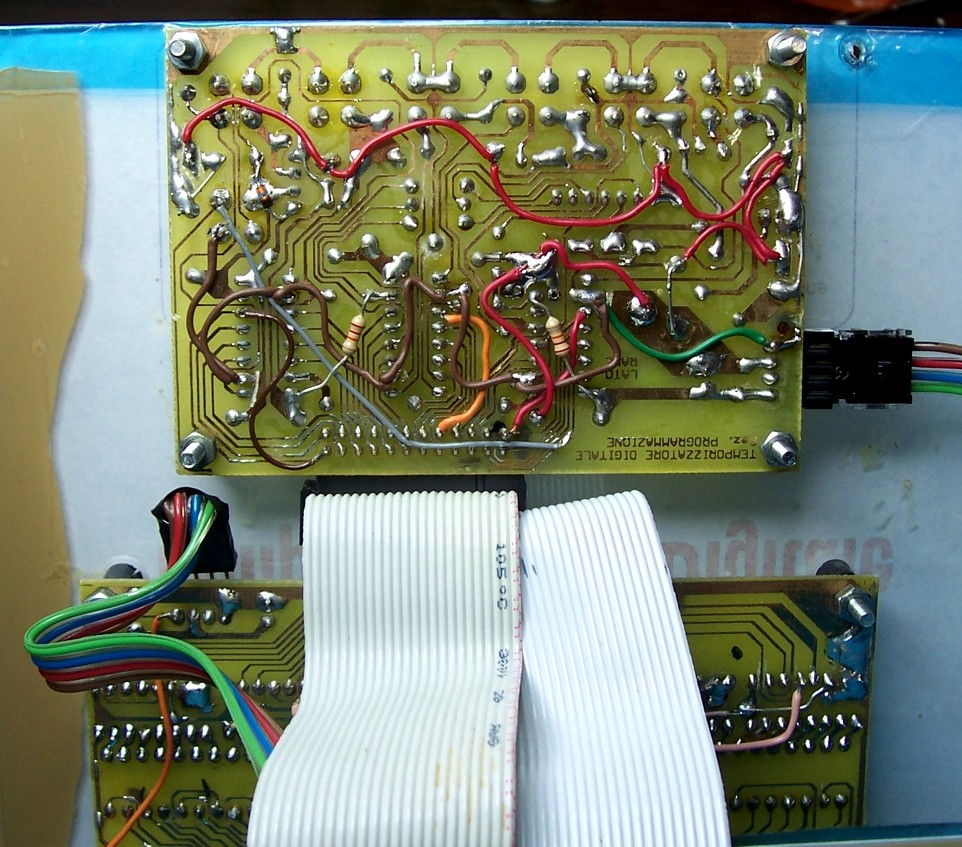

Digital Programmable Timer - Inside Digital Programmable Timer Digital Programmable Timer - Inside Digital timer: inside Digital Programmable Timer Digital Programmable Timer - Controls


DOWNLOAD    [ TORNA ALL'INIZIO ]

Gli schemi elettrici, i disegni della disposizione dei componenti ed i circuiti stampati (Programmazione e Controllo) sono stati realizzati con l'editor EDA Protel99SE.

Per tutti gli altri disegni è stato usato il software di grafica vettoriale Corel Draw.

Download

Scarica l'articolo completo (parte 3) in formato PDF (1.5 MB)

Scarica l'articolo completo (parte 3) in formato PDF ad Alta Risoluzione (11.5 MB)


[Vai alla 1a parte]     [Vai alla 2a parte]
