ALIMENTATORE AUTONOMO per AUTORADIO

(Power Supply for Car Radio)

Realizzazione pratica per "sfruttare" ancora le ormai obsolete autoradio a cassette per realizzare un simpatico stereo casalingo.

Il progetto prevede la realizzazione di un robusto e stabile alimentatore da 12 Volt per ricreare la stessa tensione presente sulle automobili.

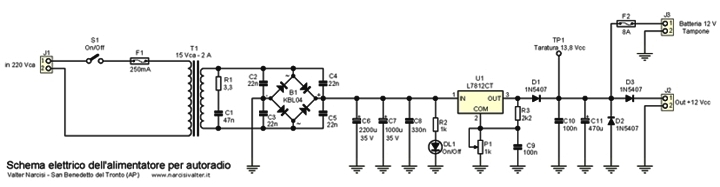

Schema elettrico alimentatore

Sono stati aggiunti anche 2 altoparlanti ed un piccolo circuitino per la presa cuffia stereo.

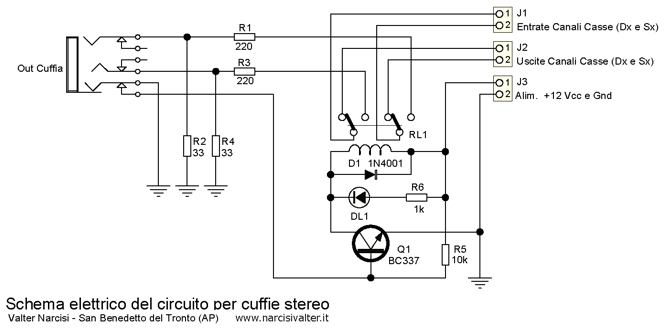

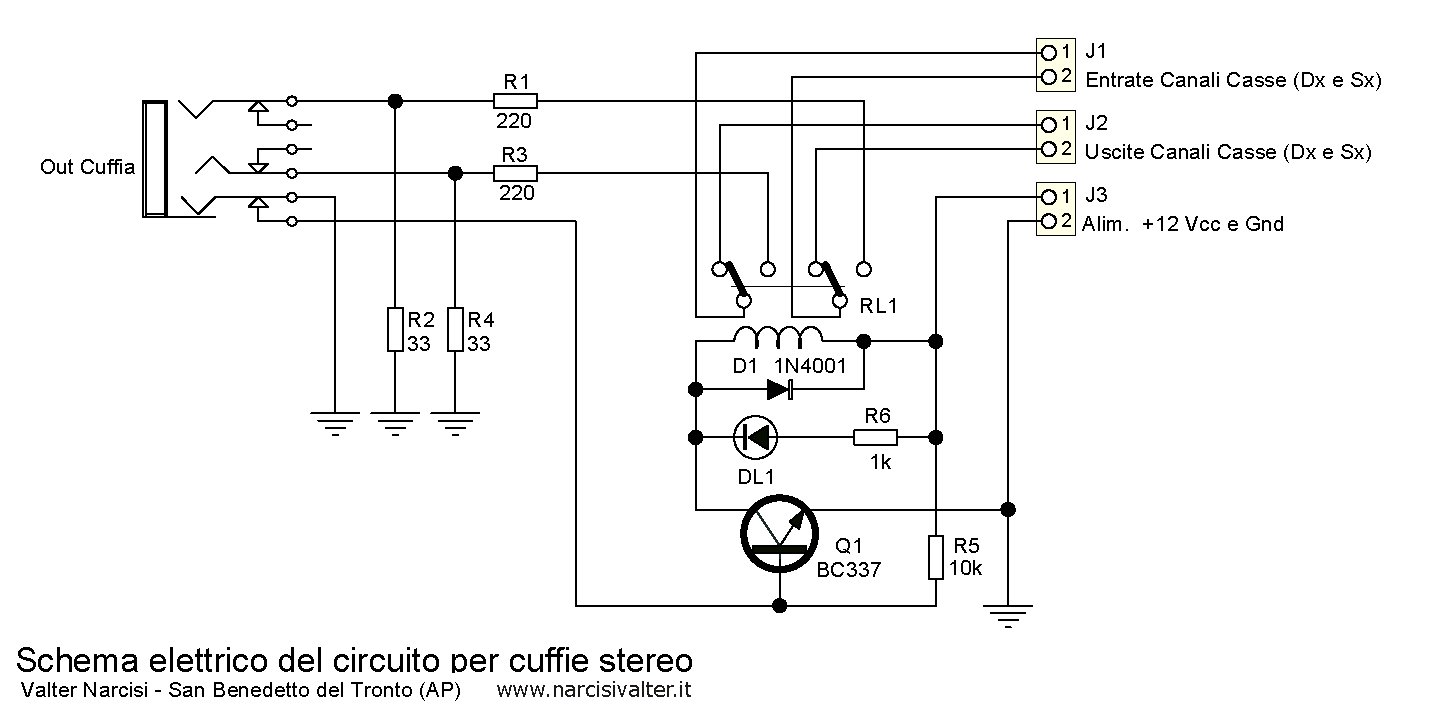

Schema elettrico circuito cuffie

Inoltre, per renderlo veramente "autonomo", ho inserito una batteria ricaricabile al piombo YUASA da 12 Volt - 6,5 Ah (quelle usate comunemente negli impianti antifurto) così da poter usare l'autoradio anche in assenza della rete elettrica (la batteria verrà ricaricata solo quando si utilizza l'alimentatore collegato alla rete 220V): questa batteria sarà utile anche quando si ascolta lo stereo ad alto volume: essa compenserà eventuali "carenze di energia" dell'alimentatore (che non eroga più di 1,2-1,3 A max.

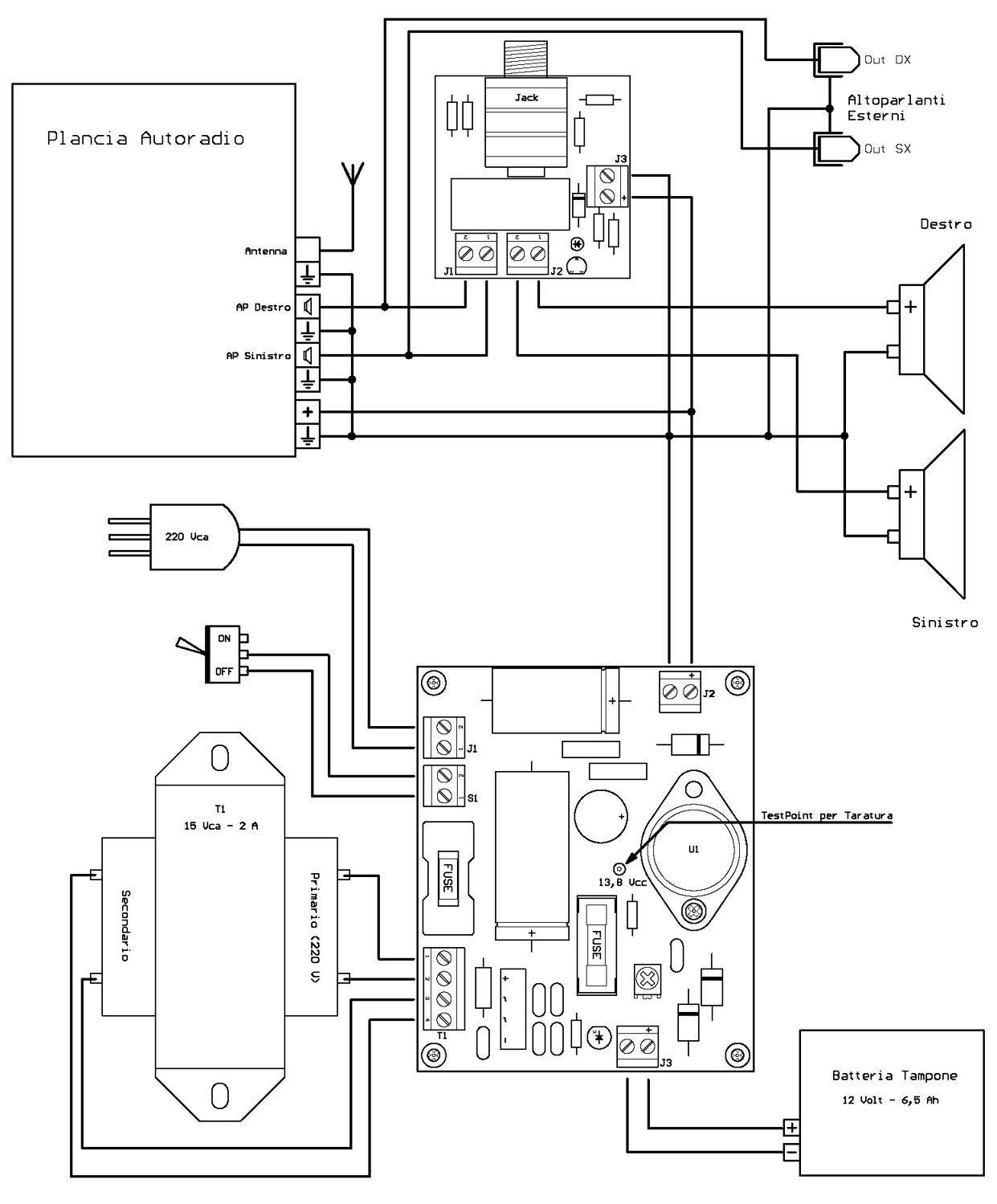

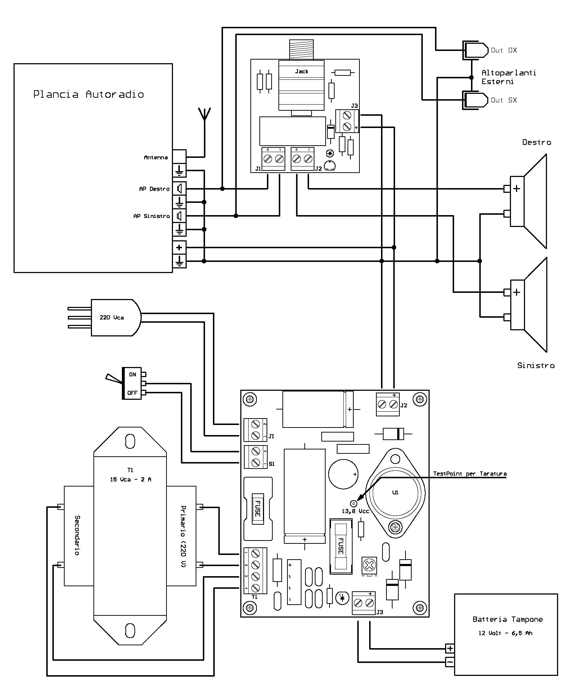

Collegamenti

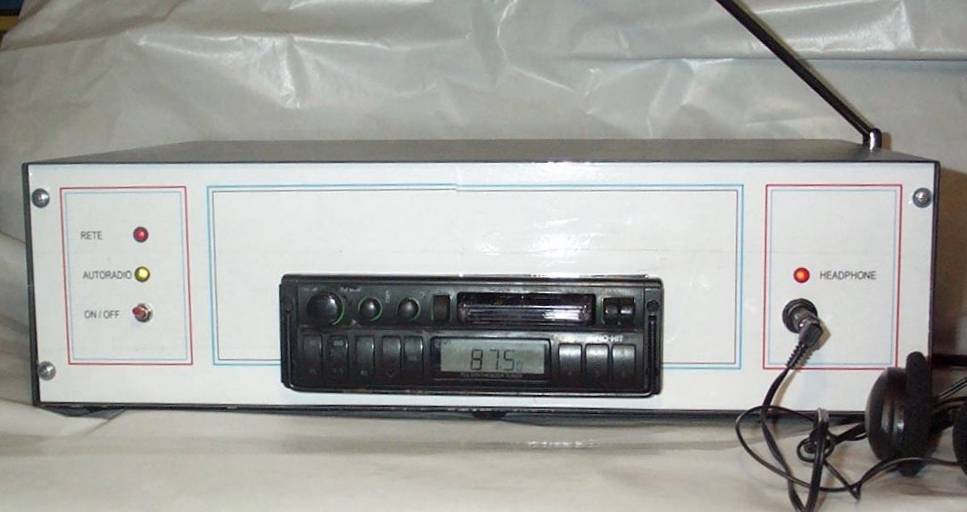

Alimentatore terminato

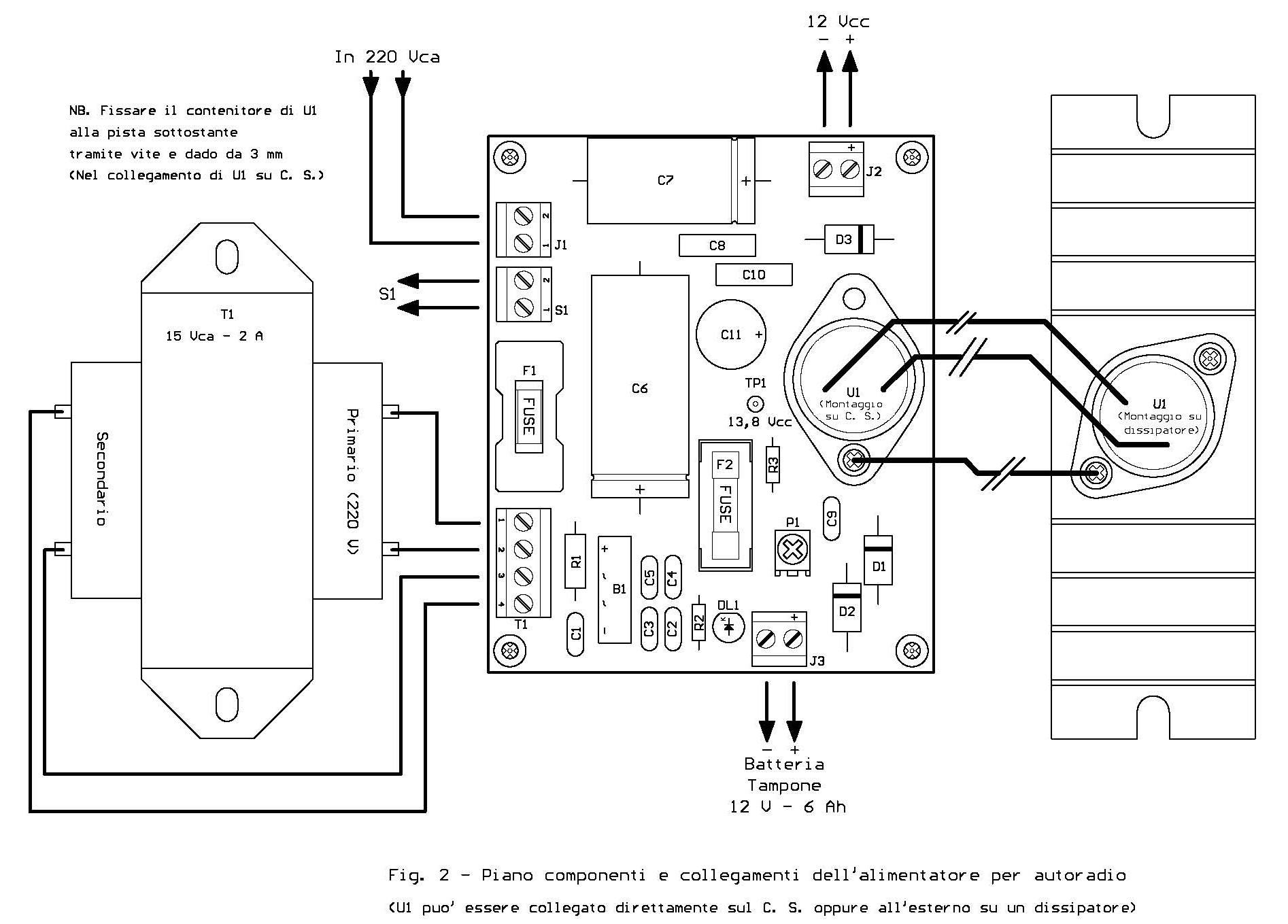

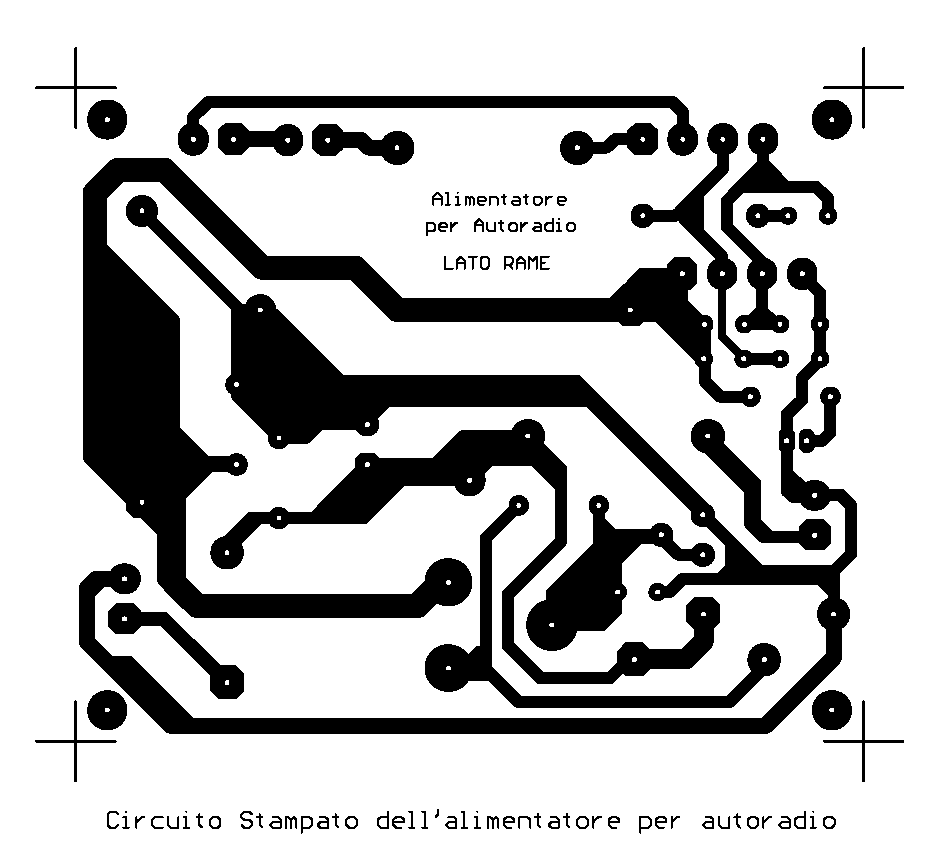

Disposizione componenti (Board Layout)

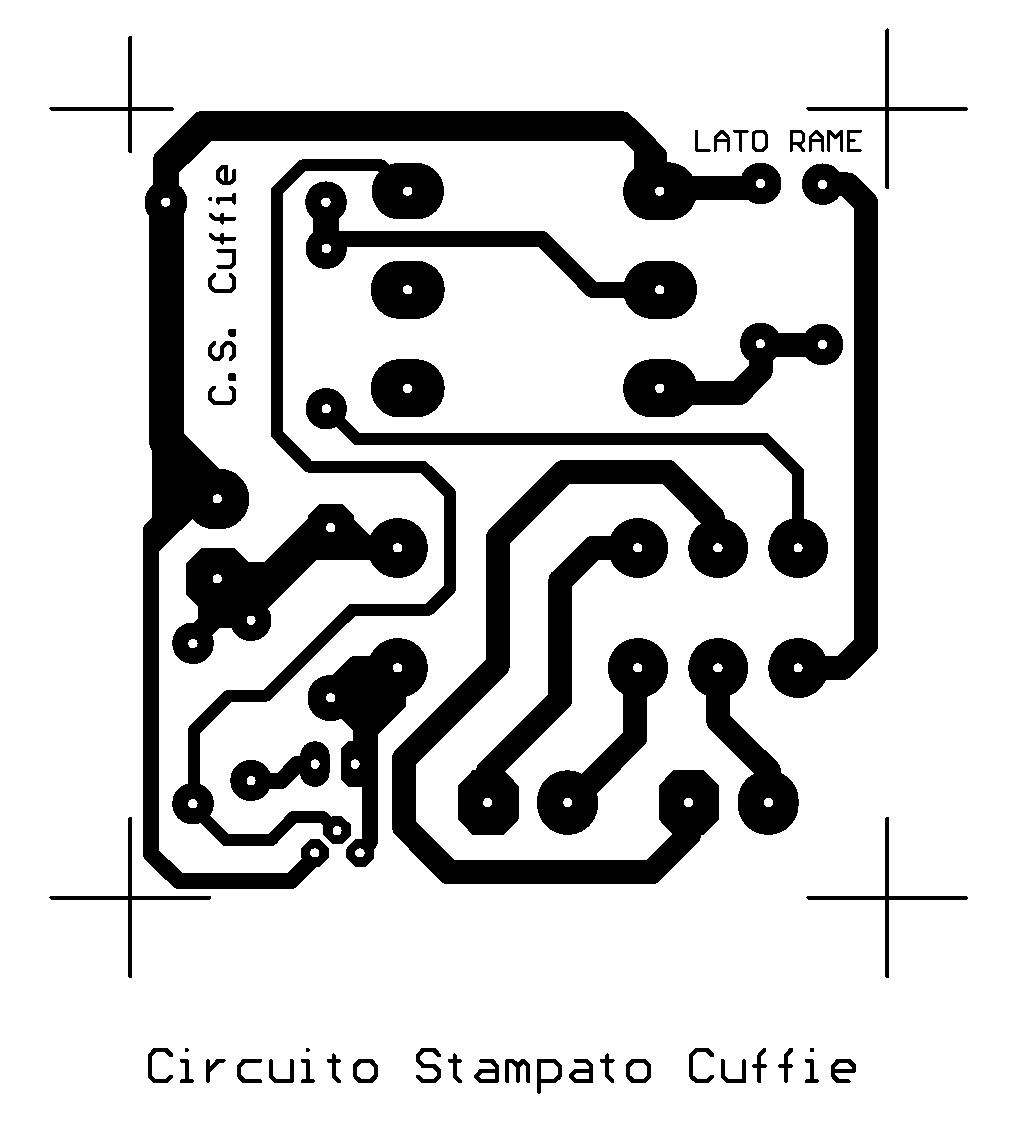

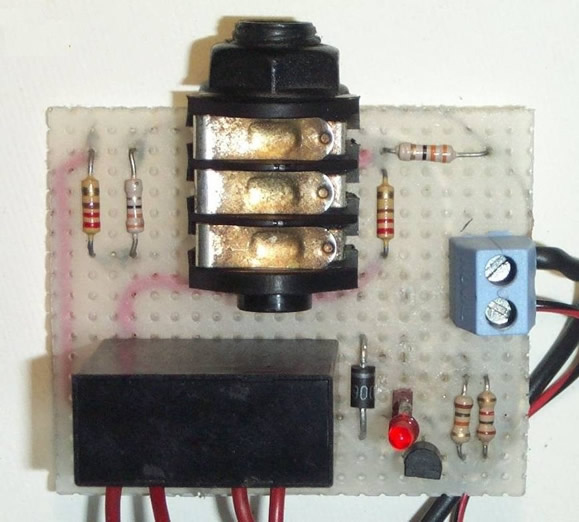

Circuito cuffia

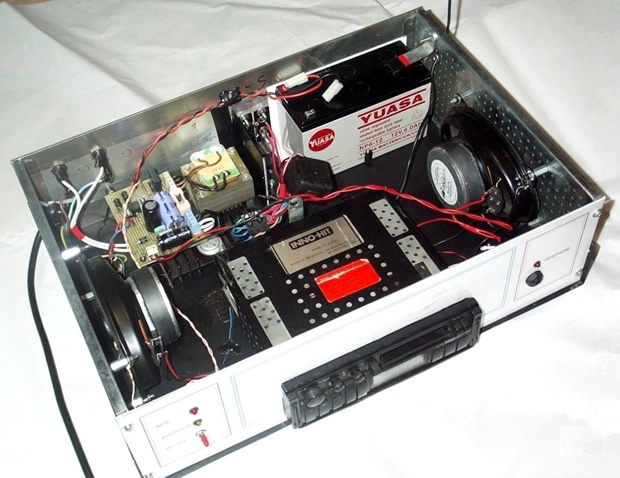

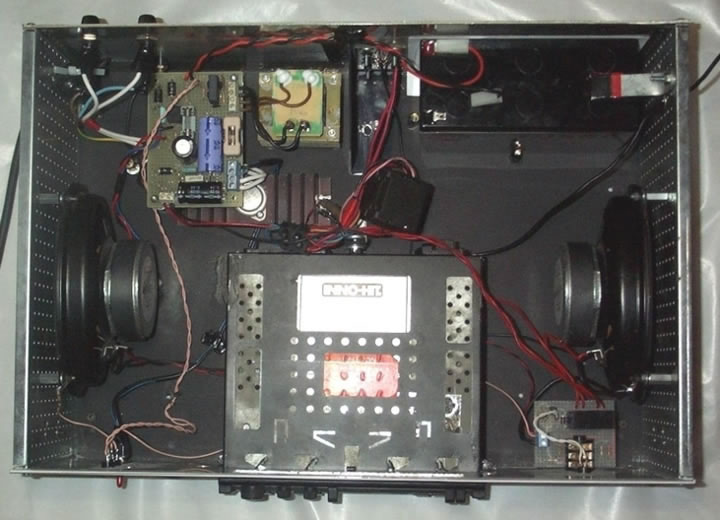

Vista interna

DOWNLOAD    [ TORNA ALL'INIZIO ]

Schema elettrico, disegni collegamenti e PCB (Alimentatore e circuito cuffie) sono stati realizzati con l'editor EDA Protel 98.

Download

Scarica l'articolo completo in formato PDF (1.4 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (11.5 MB)
