INTERRUTTORE CREPUSCOLARE

(Twilight switch)

Realizzazione pratica di un efficiente e preciso interruttore crepuscolare, utile per accendere dispositivi (es. luci) al tramonto e s pegnerli automaticamente alle prime luci dell'alba.

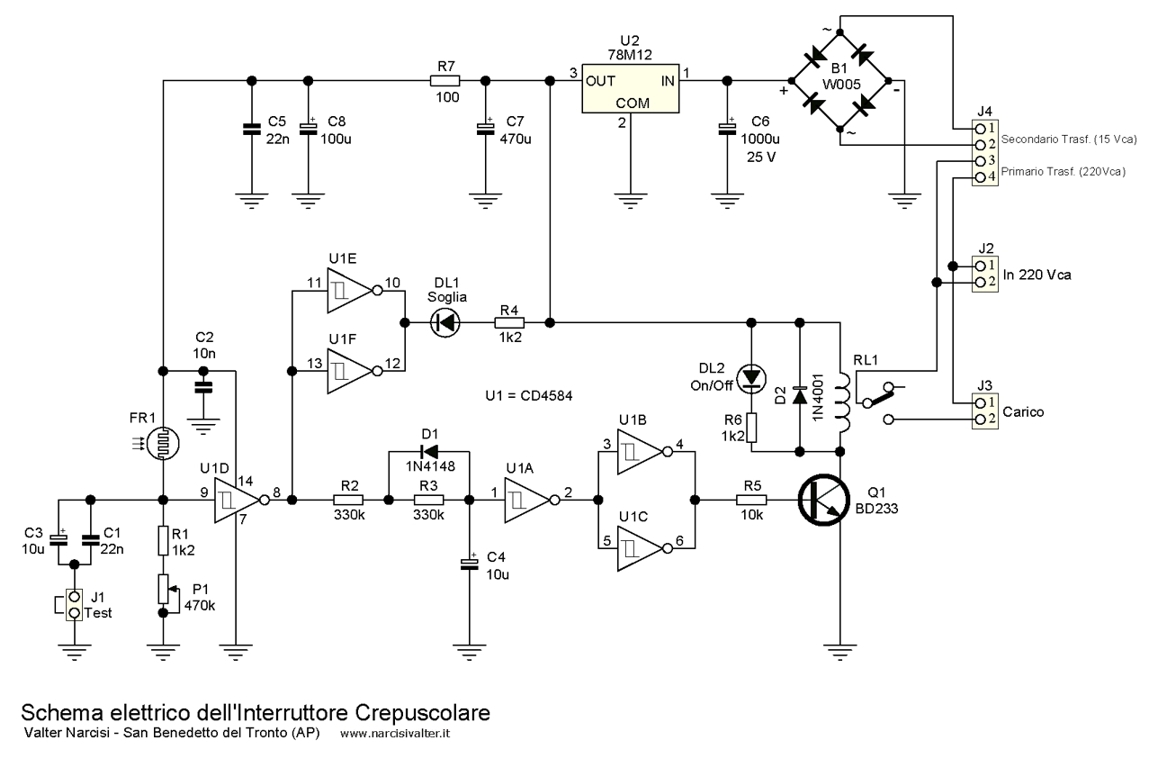

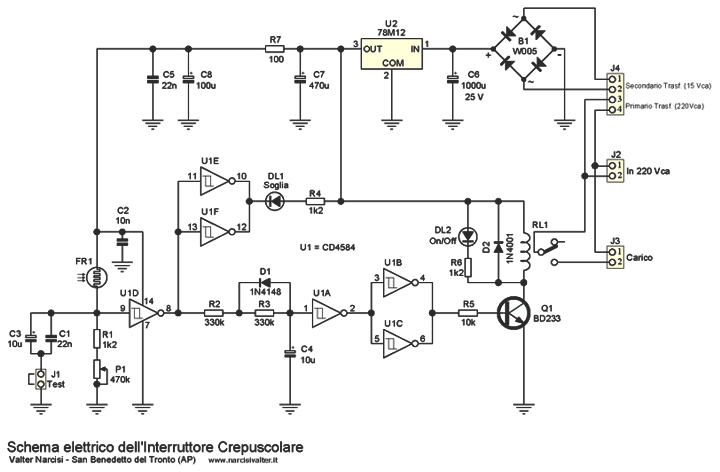

Schema elettrico

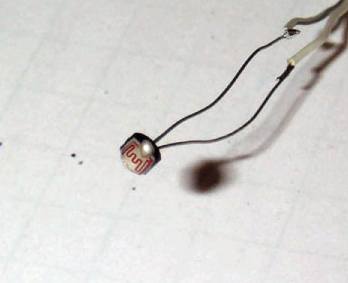

Fotoresistenza
La fotoresistenza utilizzata nel progetto.

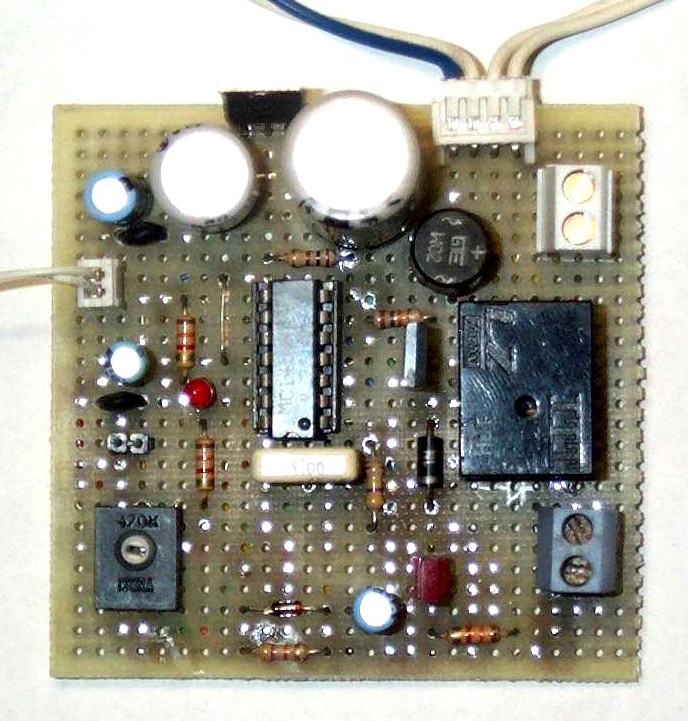

PCB e collegamenti

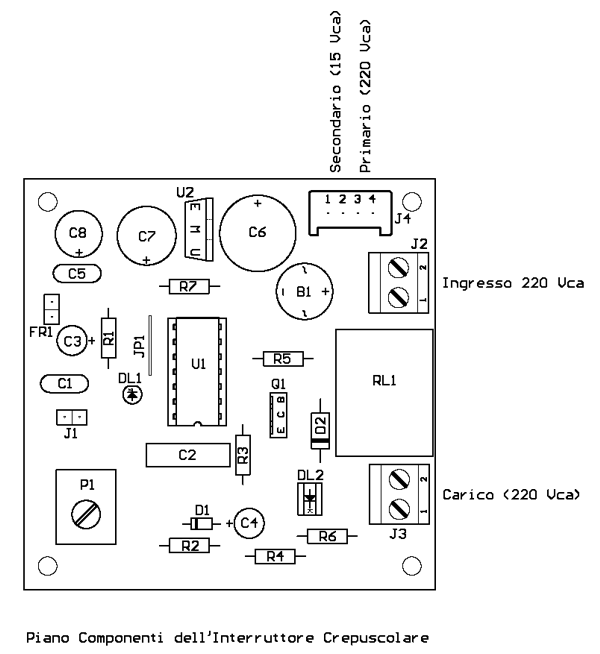

Disposizione dei componenti sul circuito stampato

DOWNLOAD    [ TORNA ALL'INIZIO ]

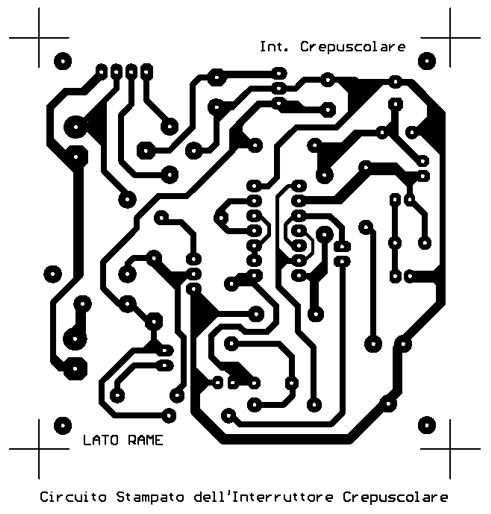

Nell'articolo completo, oltre allo schema elettrico ed alla descrizione del progetto, c'è il disegno del circuito stampato (70 x 70 mm) realizzato con il programma EDA Protel 98. Per domande, richieste o suggerimenti utilizzare SOLO la sezione COMMENTI.

Download

Scarica l'articolo completo in formato PDF (950 KB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (7.3 MB)
