SIRENA AUTOALIMENTATA

(Autoself Siren for Burglar Control Panel)

L'articolo descrive come realizzare una sirena autoalimentata da utilizzare nei comuni impianti di sicurezza oppure in abbinamento alla centralina antifurto descritta sul numero 7/8 di Elettronica Flash (vai al progetto).

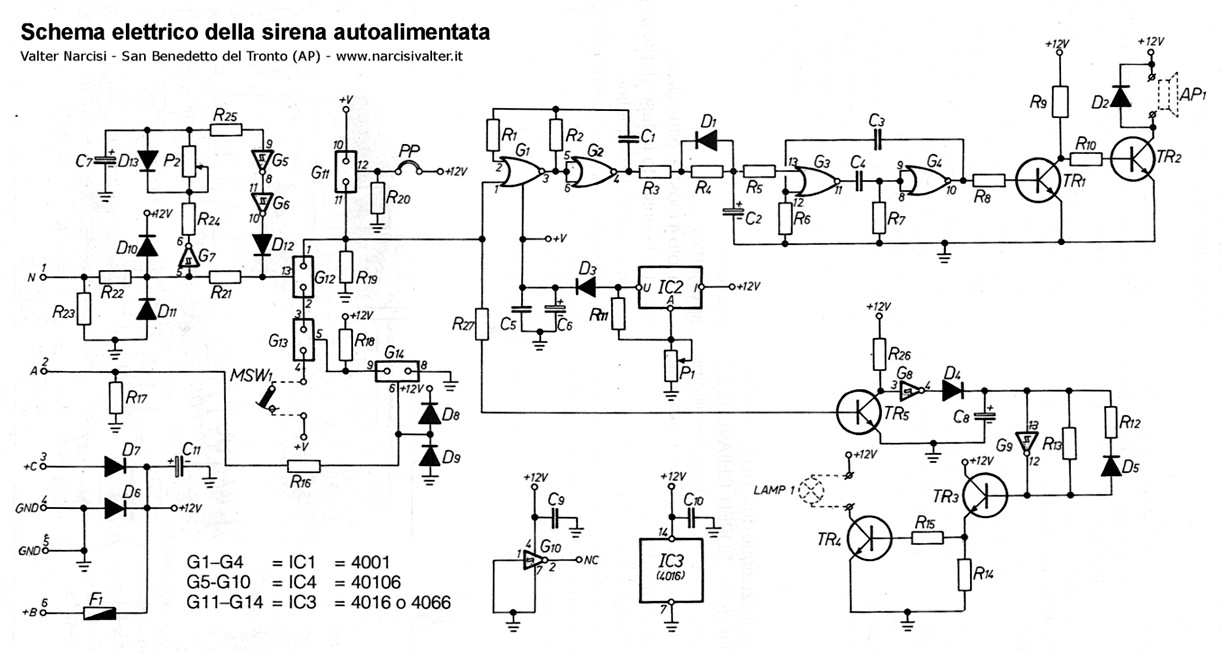

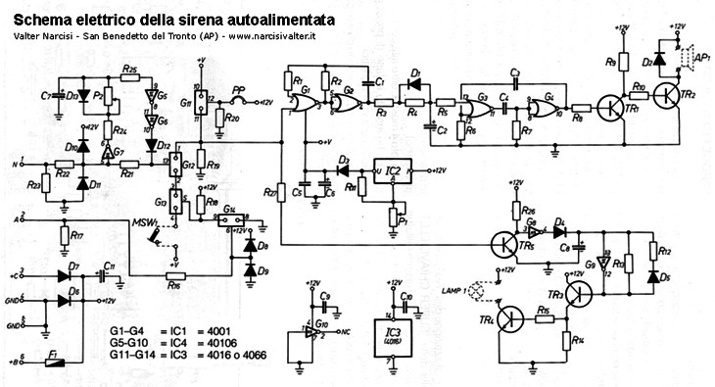

Circuit diagram of the Autoself Siren

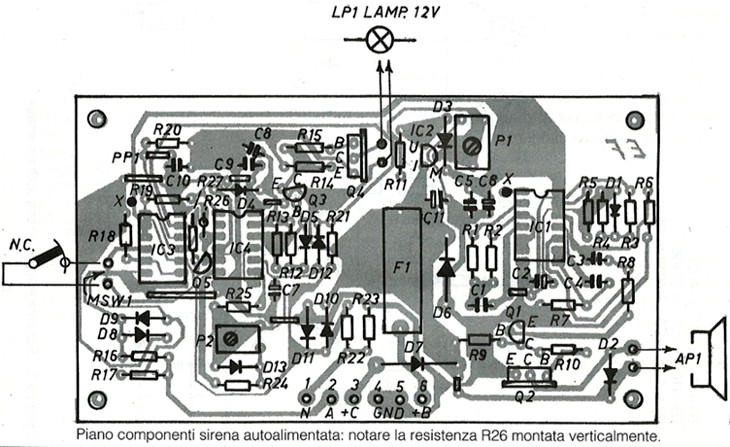

Disposizione componenti (Board Layout)

DOWNLOAD    [ TORNA ALL'INIZIO ]

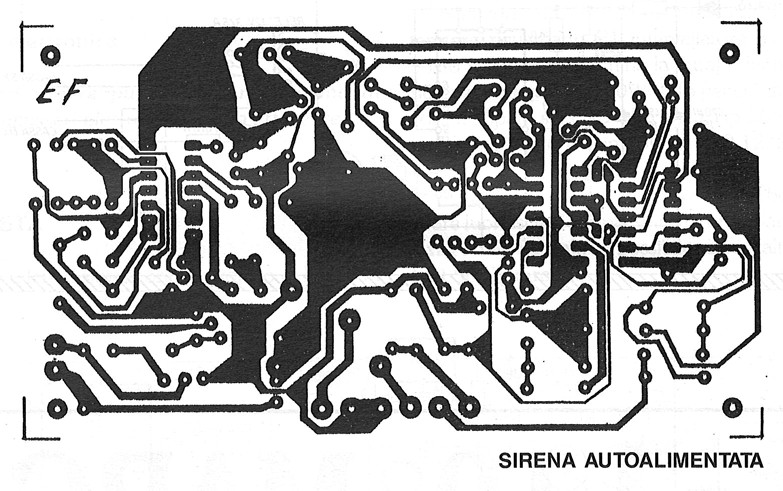

Nell'articolo completo (scaricabile cliccando sui link qui sotto) ci sono: schema elettrico, disegno del circuito stampato (realizzato con i trasferibili), lista dei componenti e descrizione completa del circuito. Per domande, richieste o suggerimenti utilizzare SOLO la sezione COMMENTI.
