TERMOMETRO DIGITALE A DOPPIA LETTURA

(Celsius and Kelvin Digital Thermometer)

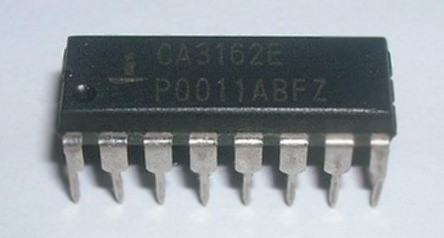

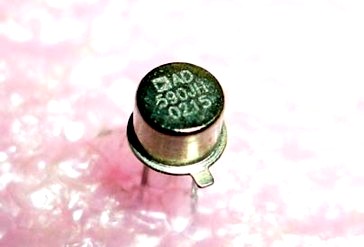

L'articolo descrive la realizzazione di un termometro digitale a 3 cifre: per la realizzazione della sonda è stato utilizzato il sensore AD590 della Analog Devices mentre per la gestione del display sono stati utilizzati i famosi circuiti integrati CA3161 e CA3162.

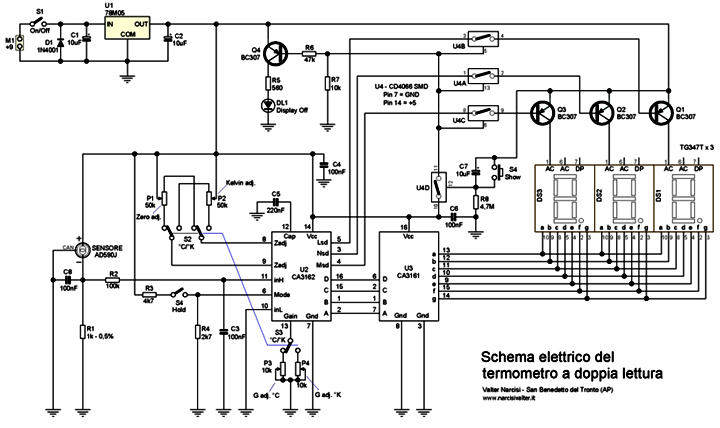

Schema elettrico

Per rendere il termometro ancor più professionale, ho utilizzato un elegante e pratico contenitore dove alloggia anche la batteria da 9V necessaria per il funzionamento.

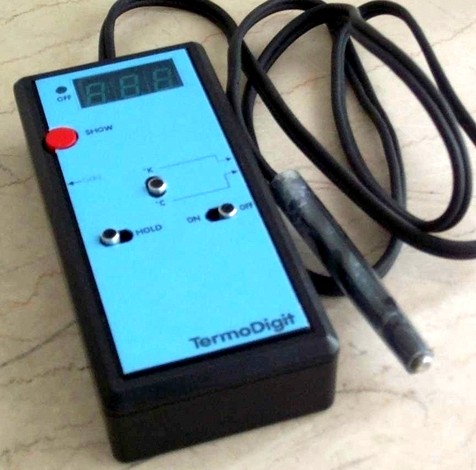

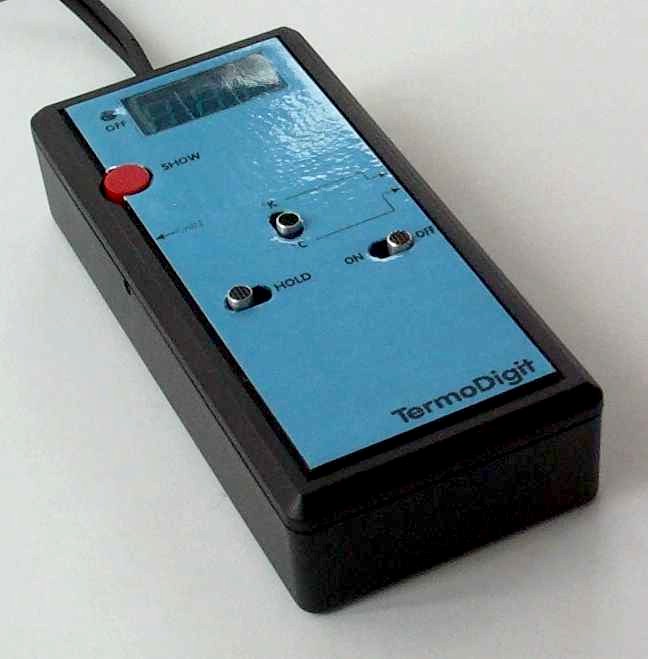

Termometro Digitale Termometro Digitale con Sonda

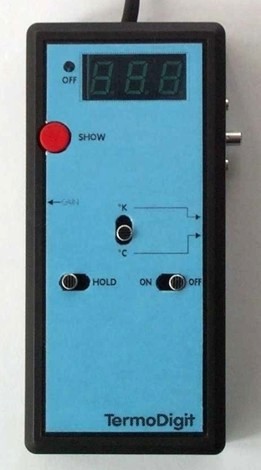

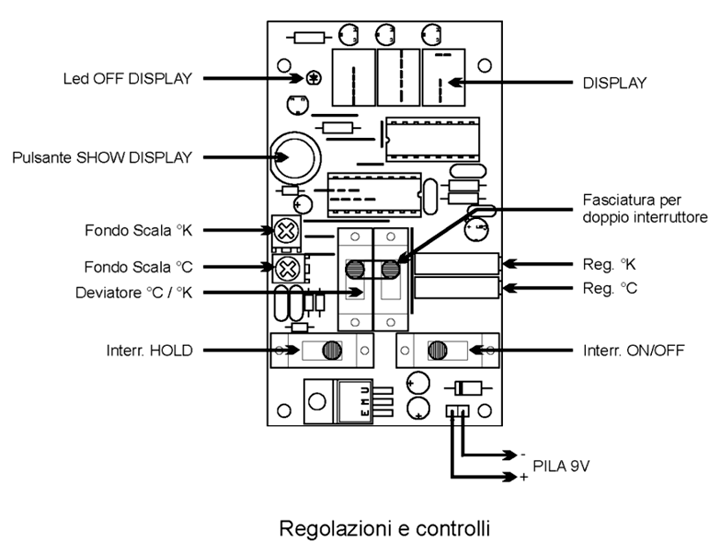

Regolazioni e controlli.

REgolazione e controlli

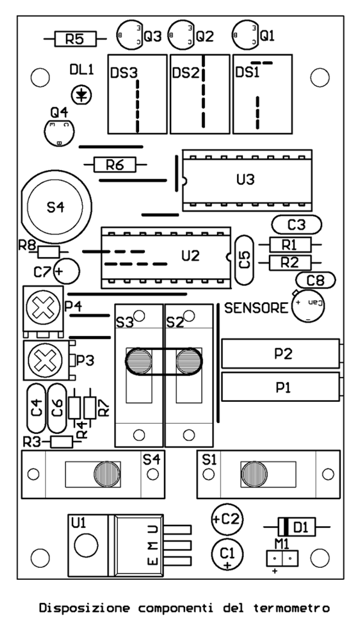

La disposizione dei componenti sulla scheda

PCB del Termometro digitale

Altre foto del prototipo.

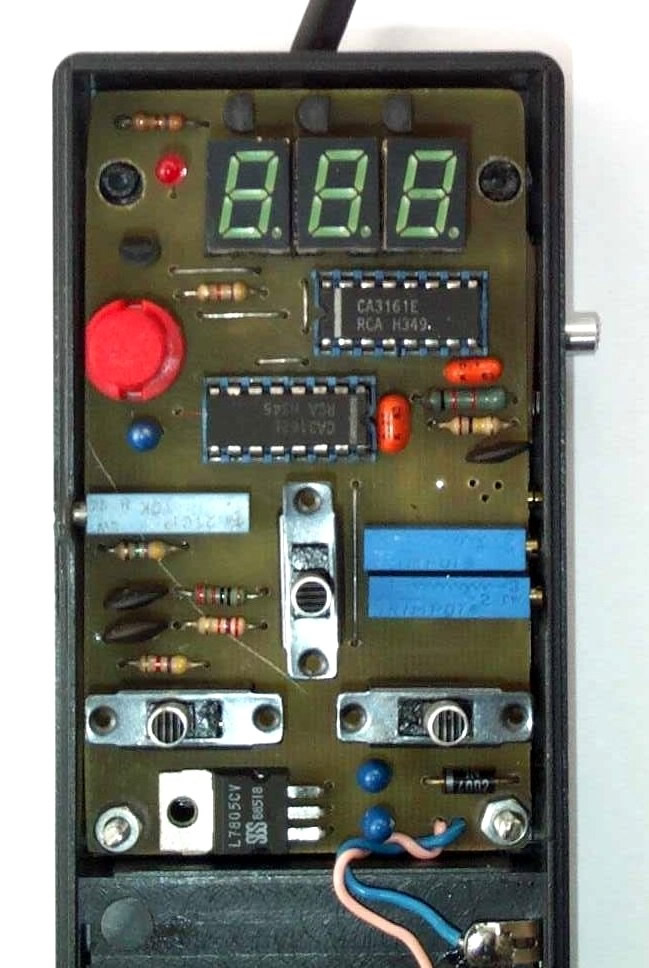

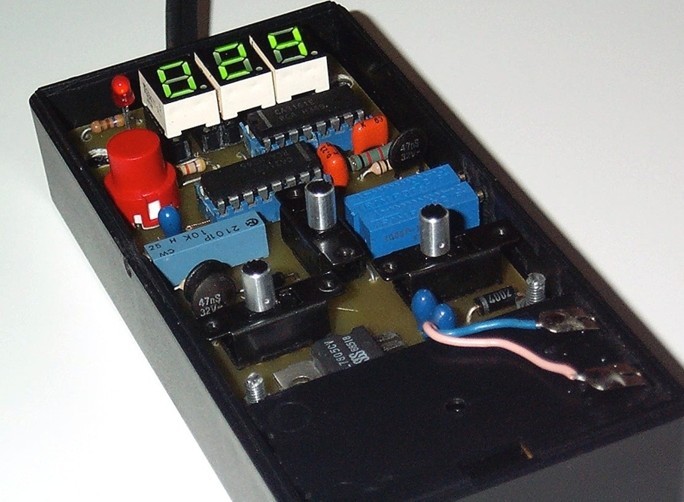

Interno del Termometro Digitale

Interno del Termometro Digitale a Doppia Lettura

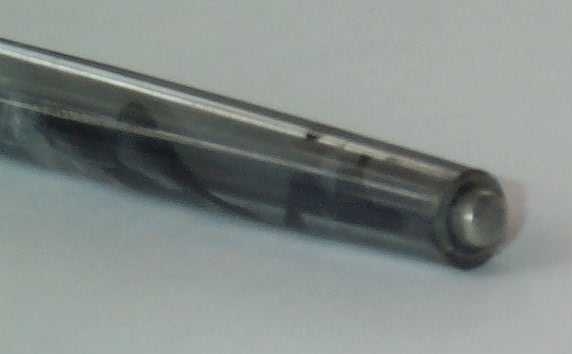

La Sonda

DOWNLOAD    [ TORNA ALL'INIZIO ]

Schema elettrico e circuito stampato sono stati realizzati con il programma Protel99SE. Per gli altri disegni disegno dei ho utilizzato il software di grafica vettoriale Corel Draw 12.

Download

Scarica l'articolo completo in formato PDF (1.6 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (13 MB)
