FREQUENZIMETRO 1 MHz con MK50398N

(1MHz Frequency Counter with MK50398N)

L'articolo descrive la realizzazione di un completo frequenzimetro digitale portatile realizzato con il circuito integrato Mostek MK50398N con lettura fino a 999999 Hz.

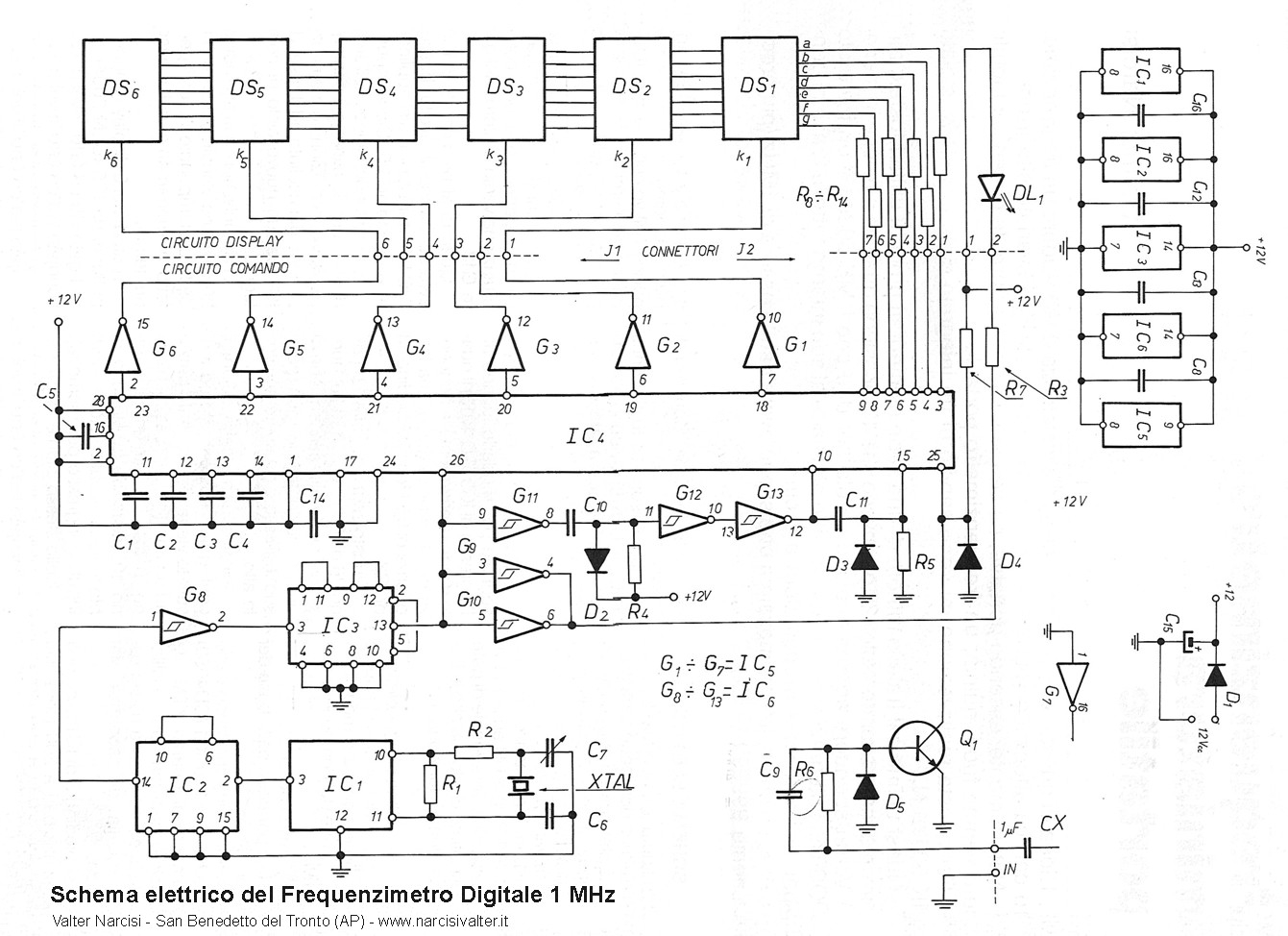

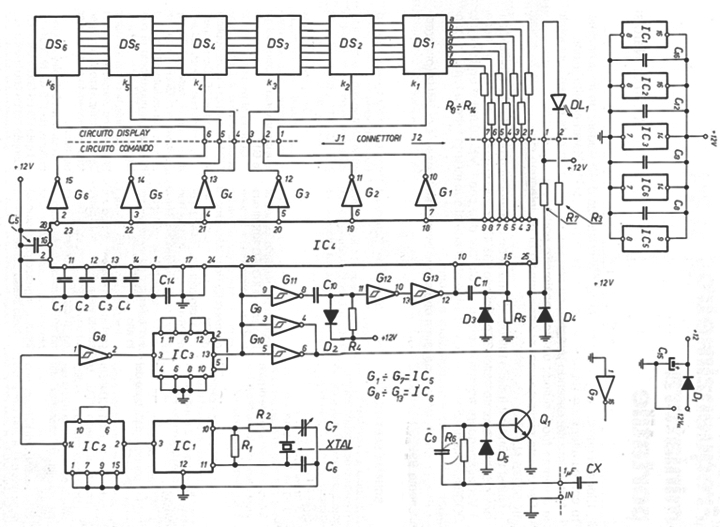

Schema elettrico

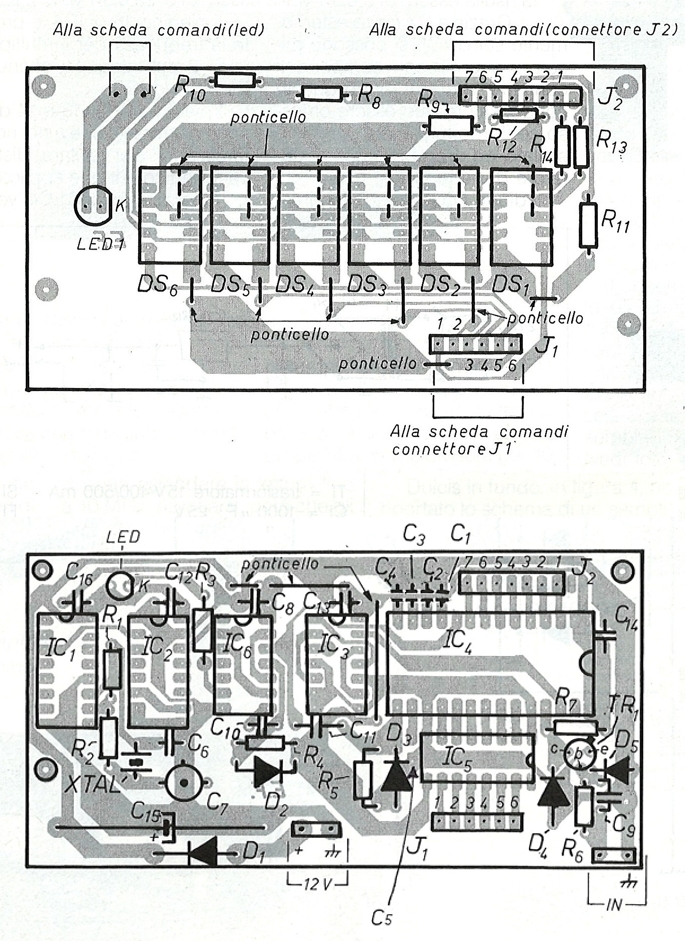

Nell'immagine seguente, la disposizione dei componenti del Frequenzimetro sui due circuiti stampati.

Disposizione dei componenti (PCB)

Frequenzimetro 1MHz

ERRATA CORRIGE:

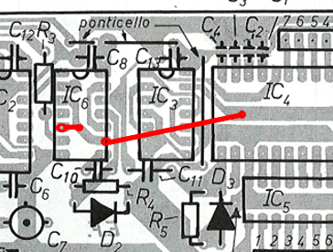

Nel disegno del PCB che ospita i circuiti integrati mancano DUE PISTE (vedi collegamenti in rosso nella figura qui a destra). Questi collegamenti dovranno essere effettuati con due spezzoni di filo: uno per collegare il piedino 5 di IC6 ai piedini 3 e 9 sempre di IC6 e l'altro per collegare i piedini 3, 5 e 9 di IC6 al piedino 13 di IC3.

DOWNLOAD    [ TORNA ALL'INIZIO ]

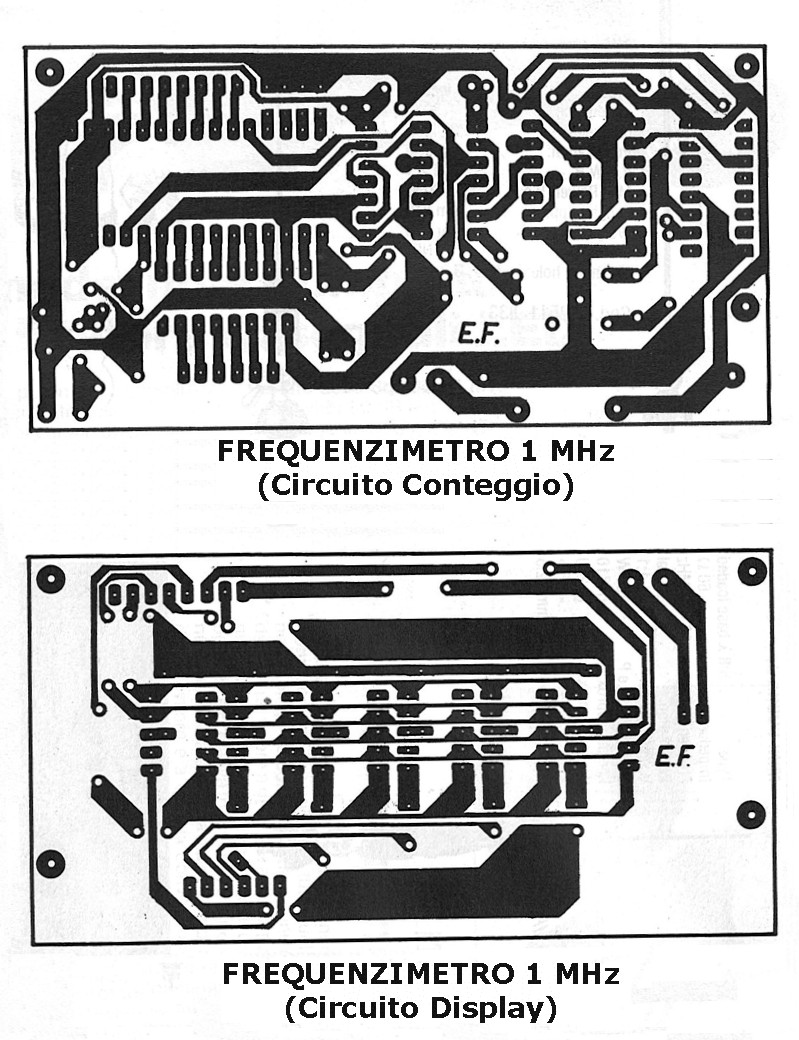

Nell'articolo completo (scaricabile cliccando sui link qui sotto) ci sono, oltre alla descrizione ed agli schemi elettrici, anche i disegni dei 2 Master. Per domande, richieste o suggerimenti utilizzare SOLO la sezione COMMENTI.

Download

Scarica l'articolo completo in formato PDF (8 MB)

Scarica il datasheet del chip MK50398N (220 KB)
