LAMPEGGIATORE 220V
a 5 CANALI INDIPENDENTI

(5-Channel Blinker)


L'articolo descrive come realizzare un lampeggiatore a 220V con 5 canali totalmente indipendenti a lampeggio casuale.
La storia di questo progetto risale a qualche anno fa: un amico, in procinto di aprire un Pub/Pizzeria, aveva realizzato il bancone del Bar a forma di galeone e voleva simulare gli spari dei cannoni sui 5 fori che aveva fatto fare sul bancone stesso. Progettai e realizzai questo circuito in un paio di giorni ed a distanza di anni ancora funziona egregiamente.
Qualche tempo fa ne ho costruito un altro per usarlo come lampeggiatore nel periodo natalizio.

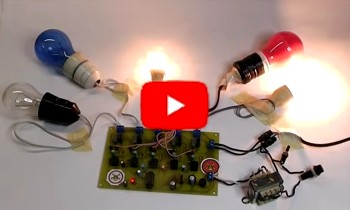

Lampeggiatore 5 canali
ATTENZIONE CORRENTE ELETTRICA

ATTENZIONE - Nel circuito è presente la tensione di rete a 220Vac per cui, onde evitare "pericolose esperienze", si consiglia di maneggiare la scheda SOLO DOPO AVER STACCATO LA SPINA DALLA RETE ELETTRICA, osservando sempre le norme di Sicurezza Elettrica ed usando tassativamente un contenitore in plastica o in legno.


La frequenza del lampeggio su ogni canale può essere regolata, tramite un trimmer dedicato, tra 0,1 Hz e 8 Hz (questi valori dipendono molto dalla marca del circuito integrato utilizzato e, soprattutto, dalle resistenze siglate R1, R2, R3, R4 e R5). Più precisamente, le resistenze siglate da R1 a R5 possono avere un valore da 220Kohm (lampeggi più veloci) fino a 2,2Mohm (lampeggi più lenti): i valori di queste resistenze impostano la frequenza massima di lampeggio. I corrispondenti trimmer, invece, regolano la frequenza minima del lampeggio. Per rendere i lampeggi ancora più "casuali" tra di loro, scegliere valori diversi per le resistenze da R1 a R5.

Il LED DL6-ON sulla scheda è stato messo per la sicurezza: il suo continuo lampeggio indica che la scheda è alimentata dalla corrente elettrica e quindi bisogna prestare particolare attenzione "a dove si mettono le mani".

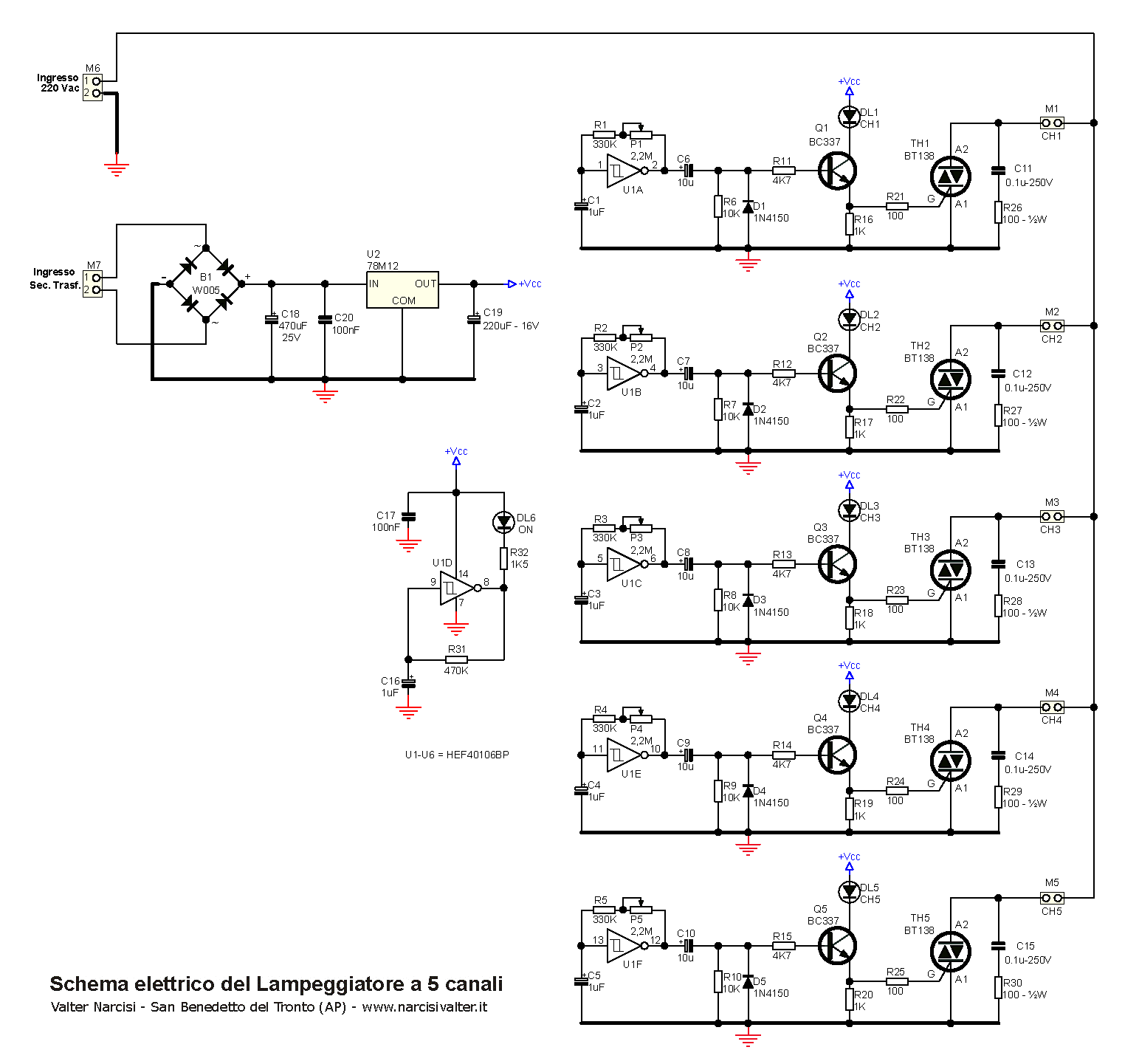

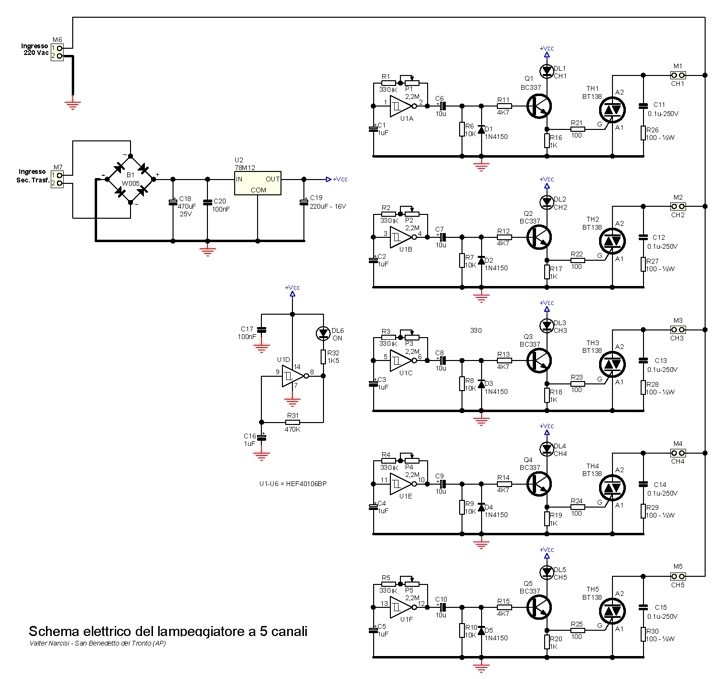

Schema elettrico

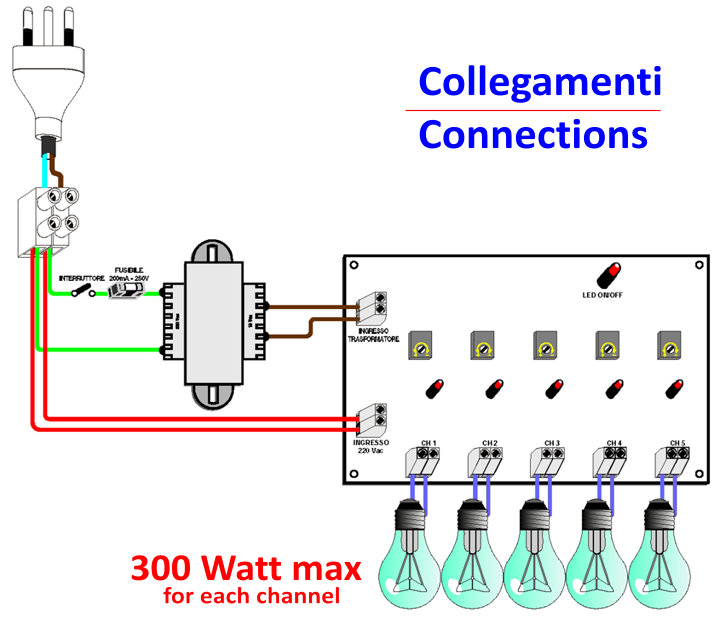

I collegamenti del Lampeggiatore.

Wiring diagram

Su ogni canale può essere collegato un carico di 250-300 Watt senza necessità di mettere un dissipatore sui TRIAC. Per potenze superiori, è indispensabile "alettare" i TRIAC con opportuni dissipatori (ma ricordarsi di NON TOCCARE MAI QUESTI DISSIPATORI QUANDO LA SCHEDA E' COLLEGATA ALLA RETE ELETTRICA). La soluzione ideale, in questi casi, è quella di montare il TRIAC sul dissipatore utilizzando il kit di isolamento (foglio di mica e rondella isolante in plastica): una volta installati i TRIAC, con degli spezzoni di filo andranno collegati alla scheda.

I TRIAC possono essere sostituiti con il modello TIC253M.

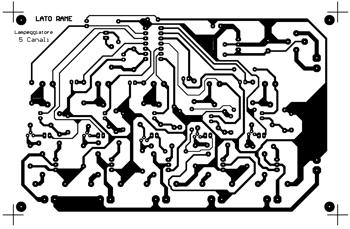

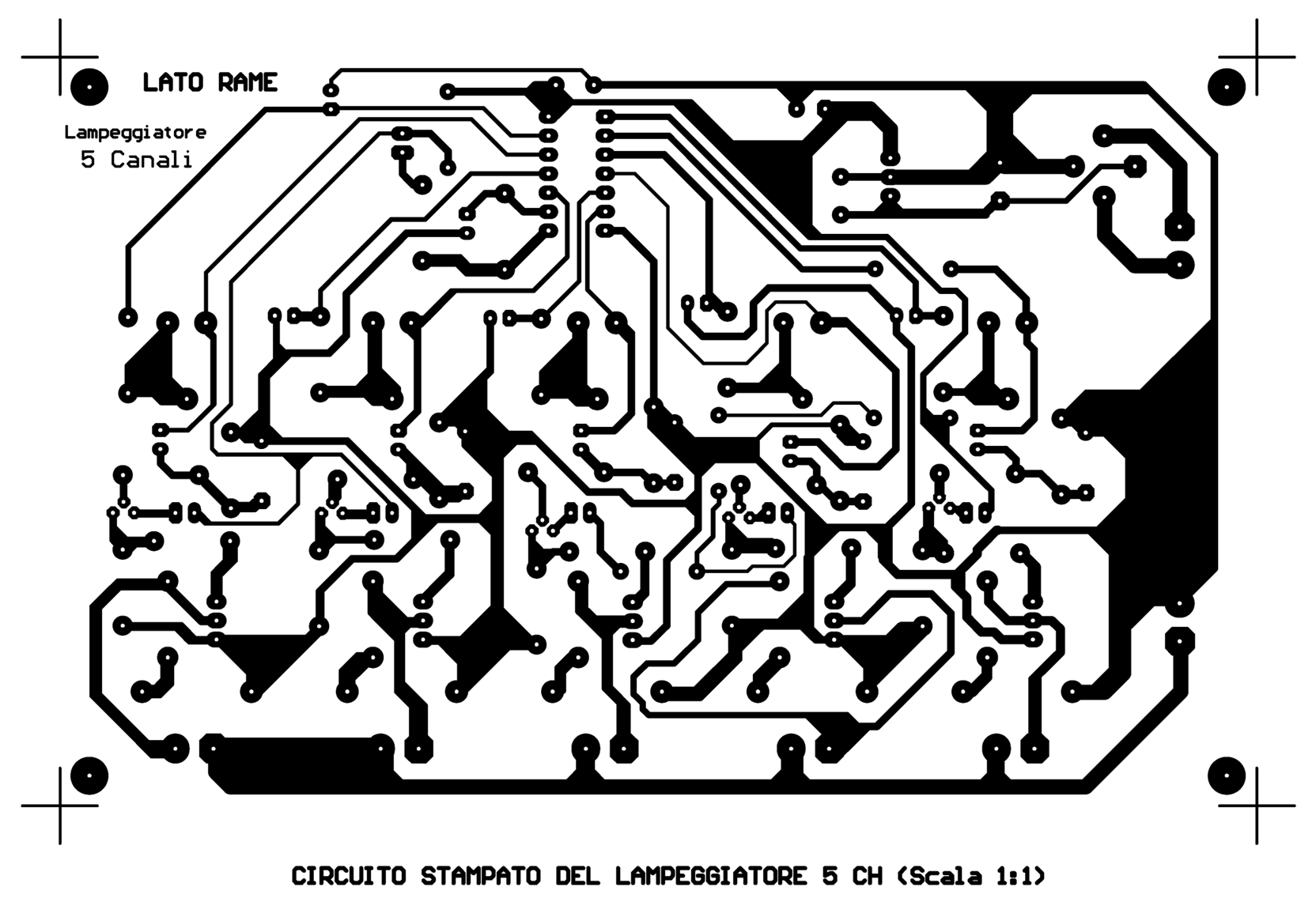

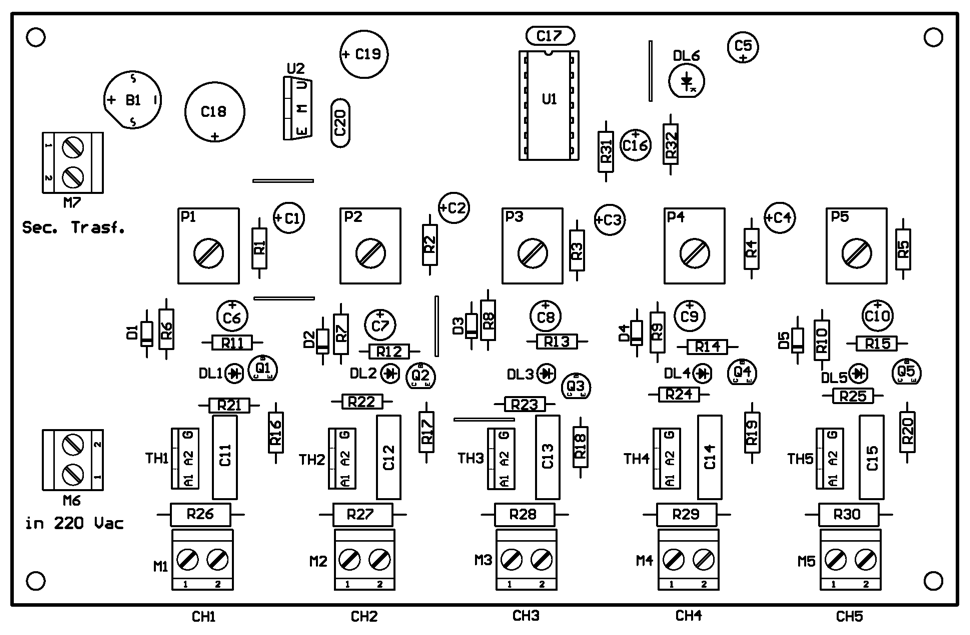

Components layout    Master of 5-channel 220V Blinker

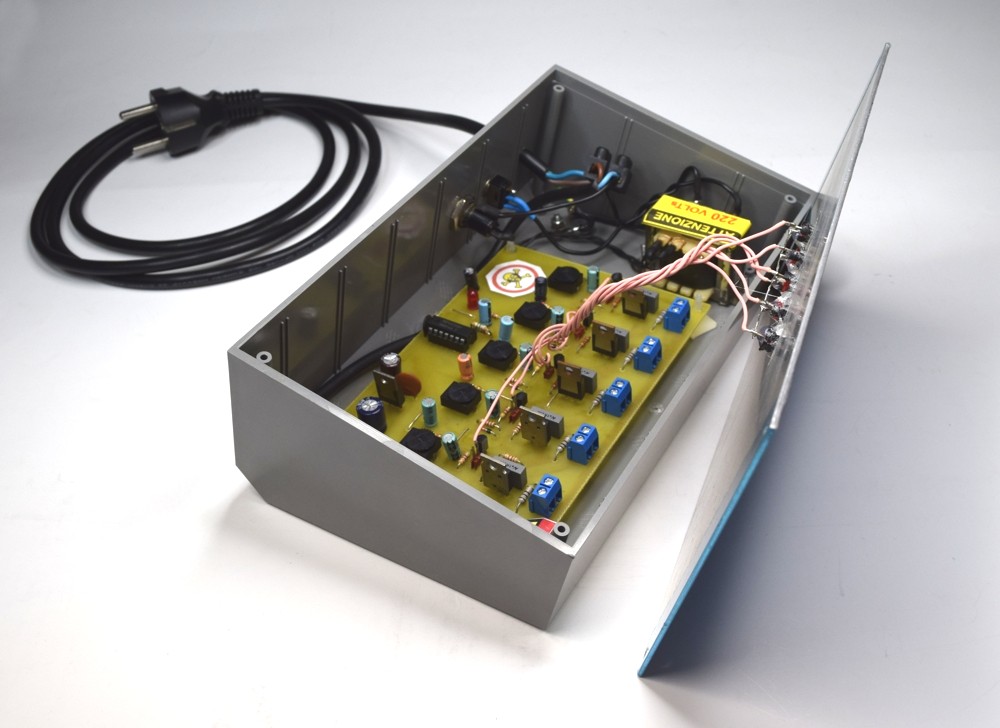

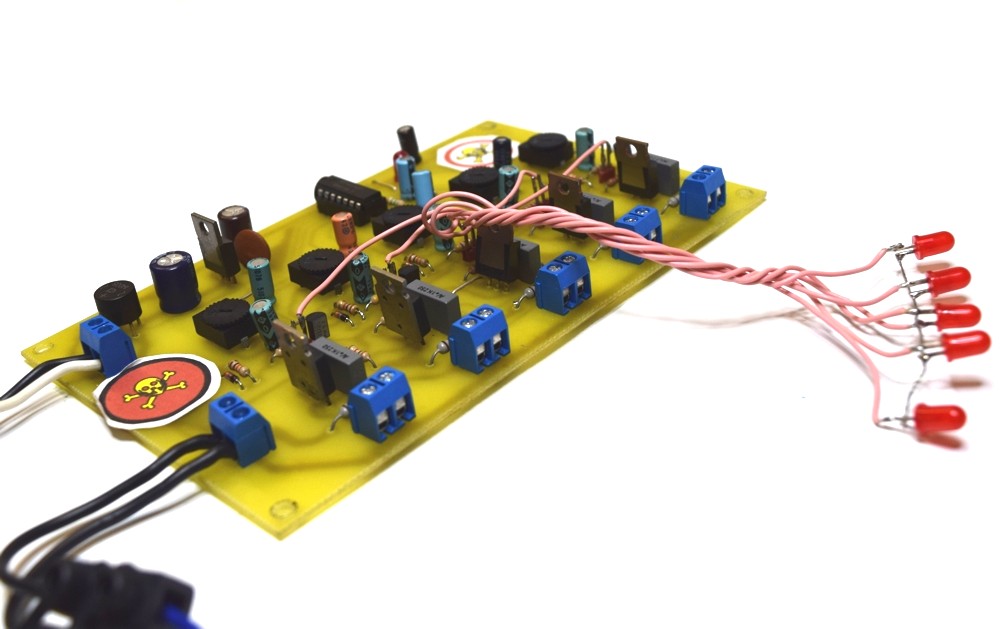

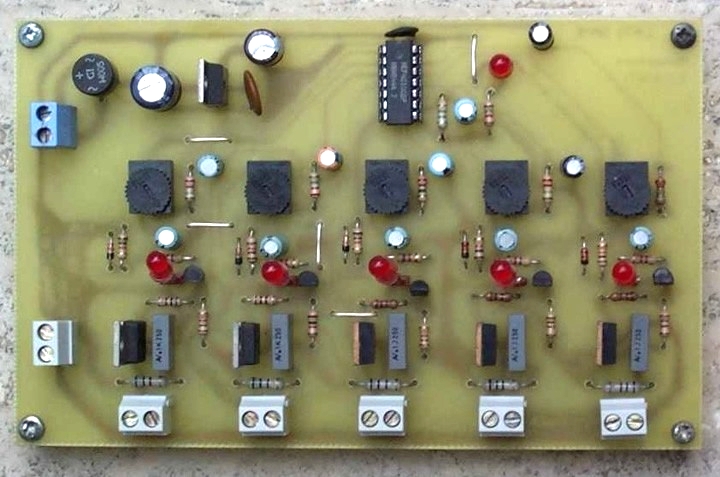

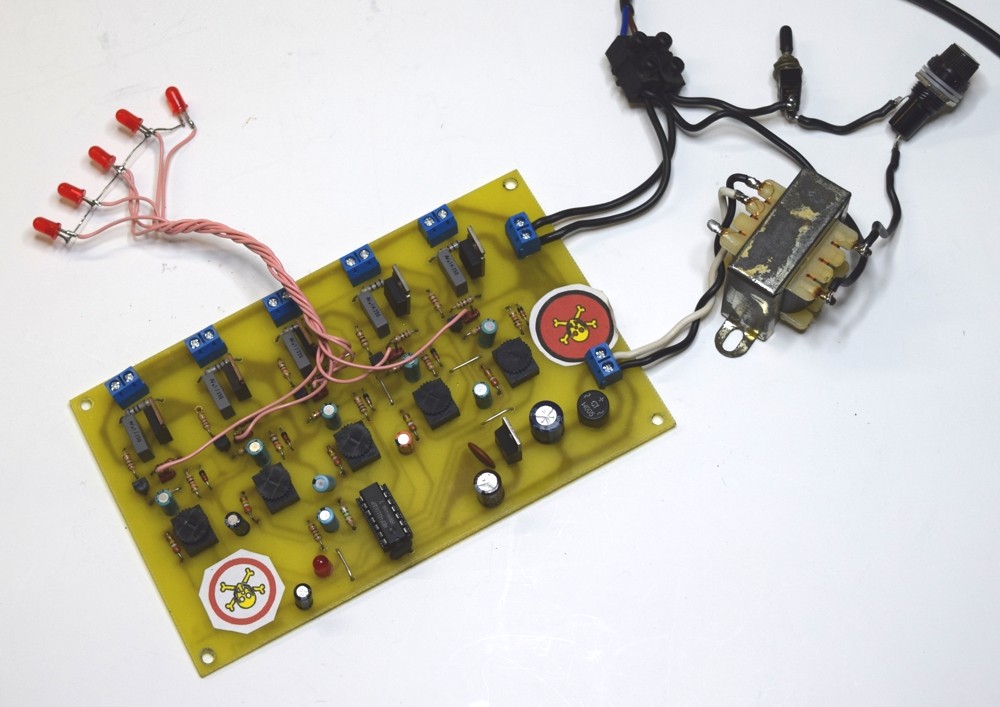

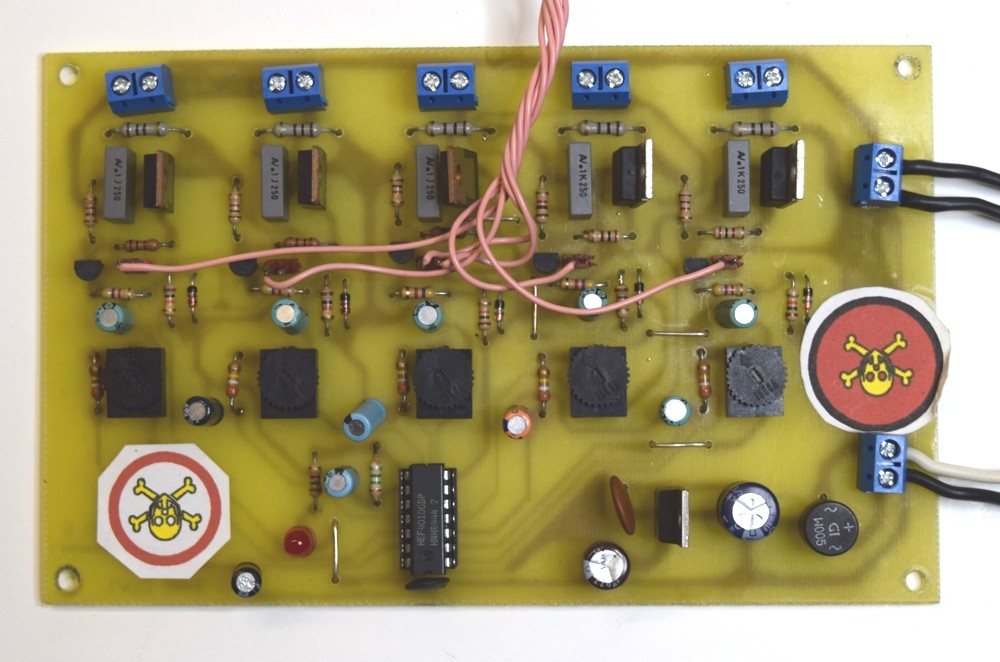

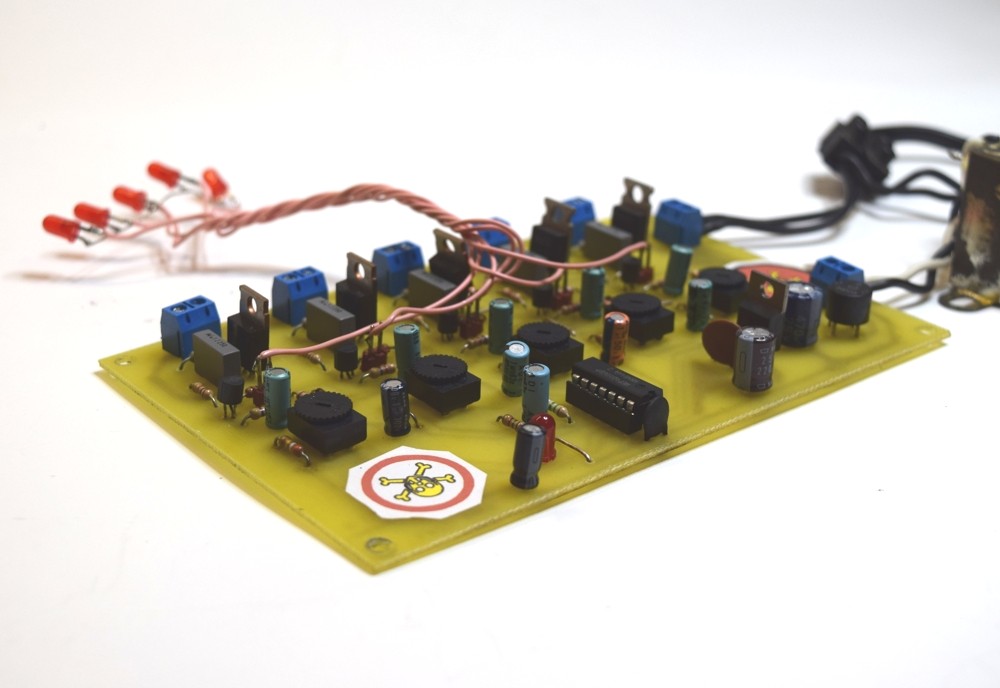

Nelle foto seguenti, la scheda costruita dall'autore.

PCB of 5-channel 220V Blinker PCB of 5-channel 220V Blinker PCB of 5-channel 220V Blinker PCB of 5-channel 220V Blinker

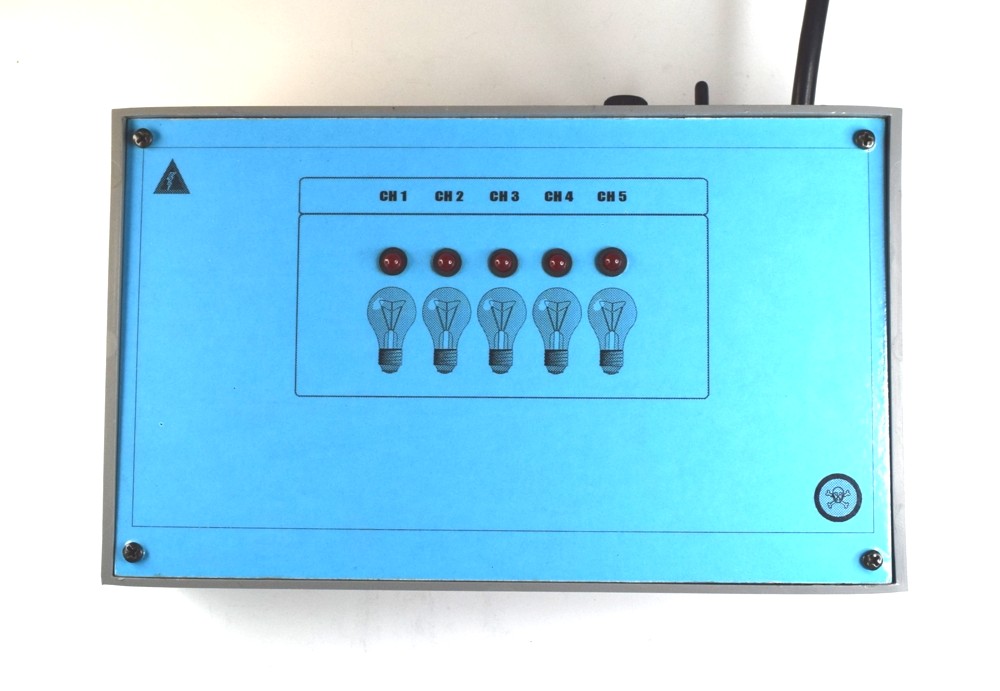

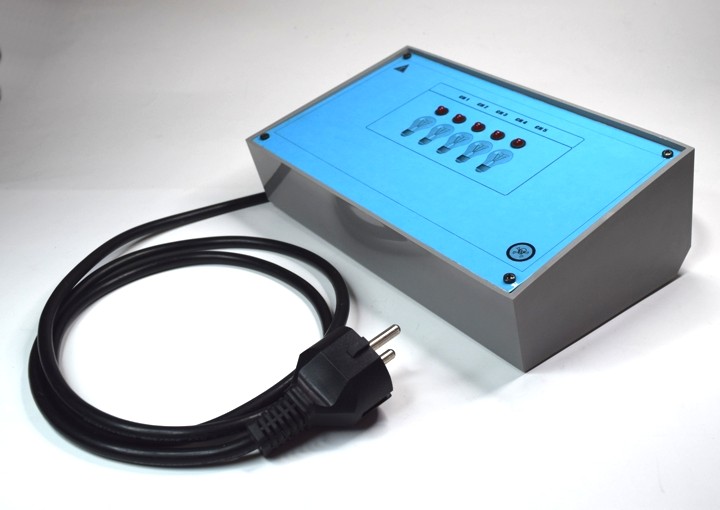

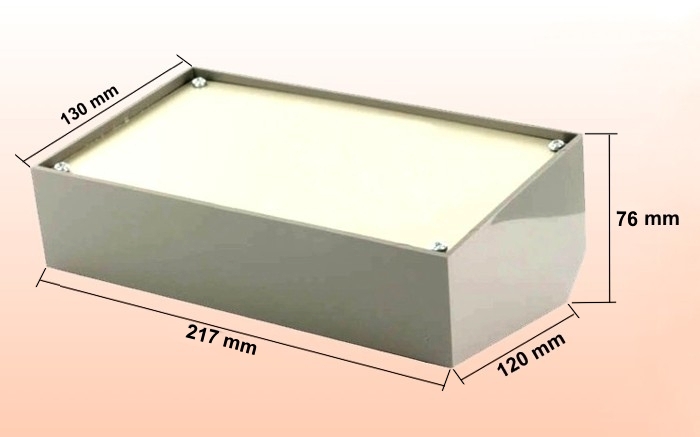

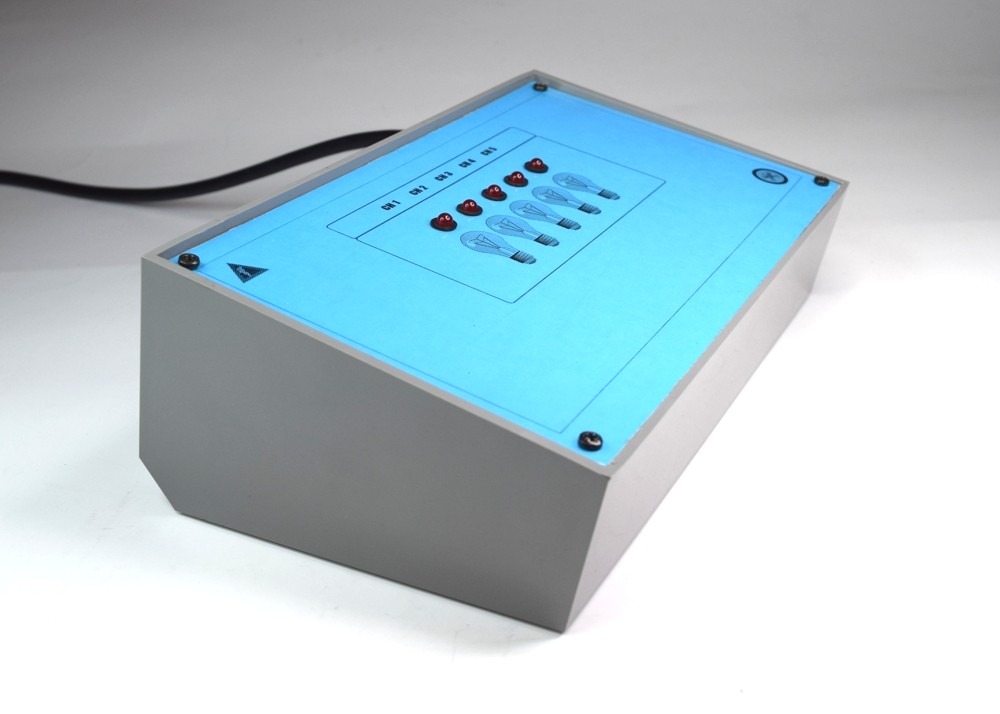

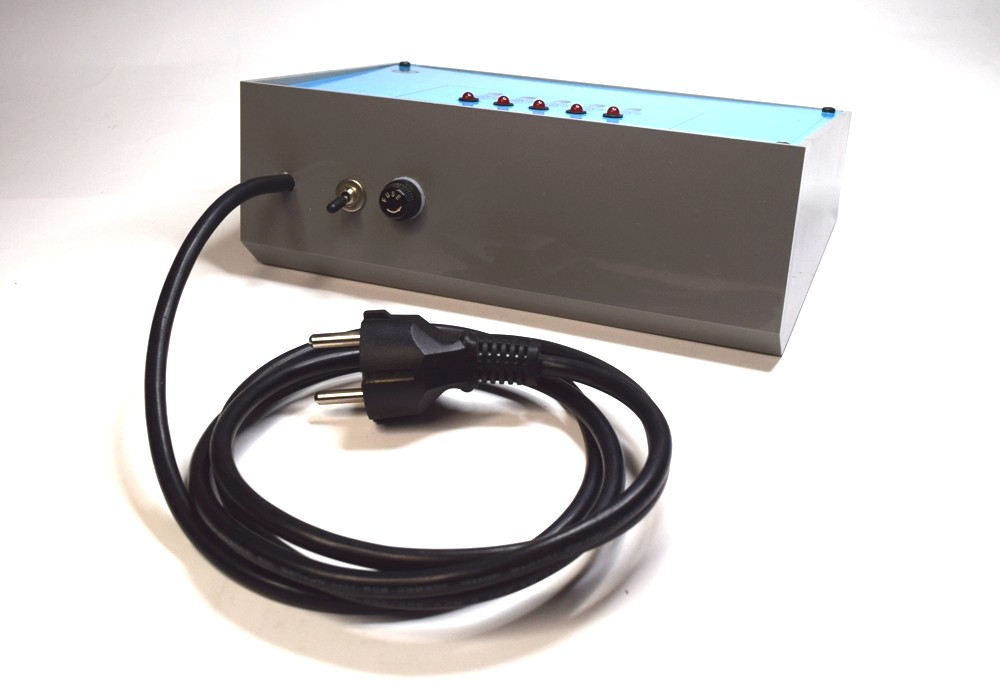

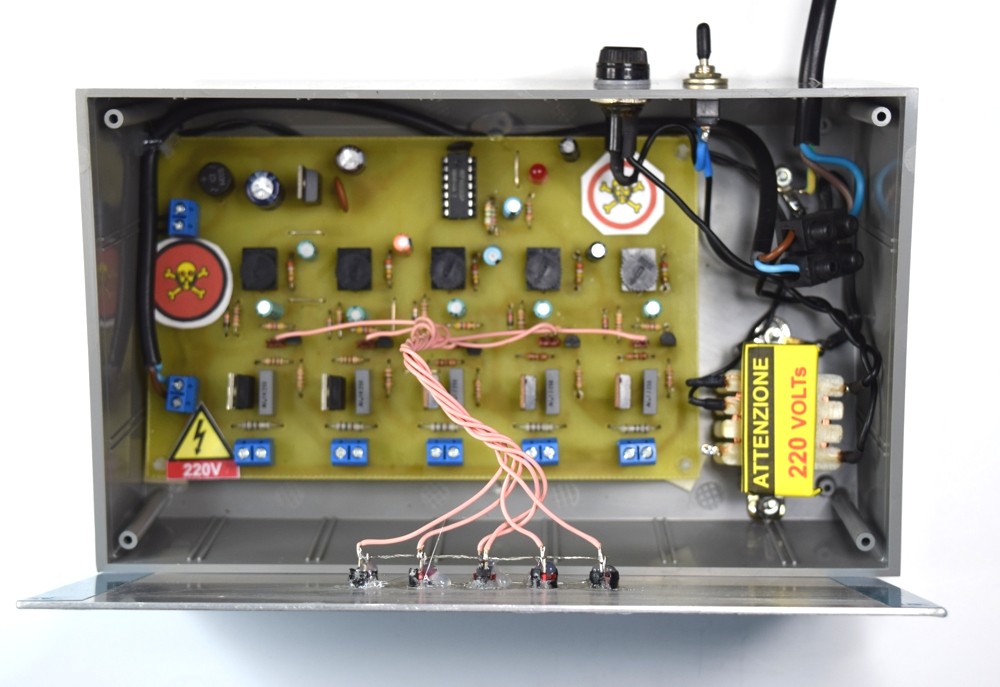

Per un aspetto più professionale, oltre ad utilizzare un bel contenitore plastico (TEKO modello Pult 363), ho inserito per ciascun canale un LED rosso di monitoraggio, utile soprattutto in fase di collaudo per la taratura dei tempi senza dover necessariamente collegare le lampade a 220V.

5-channel 220V Blinker 5-channel 220V Blinker 5-channel 220V Blinker 5-channel 220V Blinker

DOWNLOAD    [ TORNA ALL'INIZIO ]

Download

Scarica l'articolo completo in formato PDF (1 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (7.9 MB)
