INTERFACCE a RELE'

(Relay Interfaces)


INTRODUZIONE    [ TORNA ALL'INDICE ]

I due circuiti presentati in questa pagina sono le classiche interfacce a relè: un piccolo impulso positivo (rispetto alla massa) sulla base di un transistor NPN attiverà i contatti di un potente relè a 1 via (SPDT) oppure a 2 vie (DPST / DPDT).

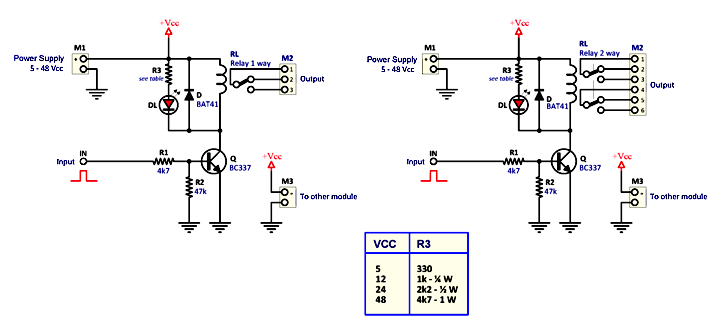

SCHEMI ELETTRICI    [ TORNA ALL'INDICE ]

Su entrambe le schede possono essere usati relè da 5, 12, 24 oppure 48 V: naturalmente la tensione di alimentazione della scheda (Vcc) deve essere la stessa di quella nominale stampata sul relè.

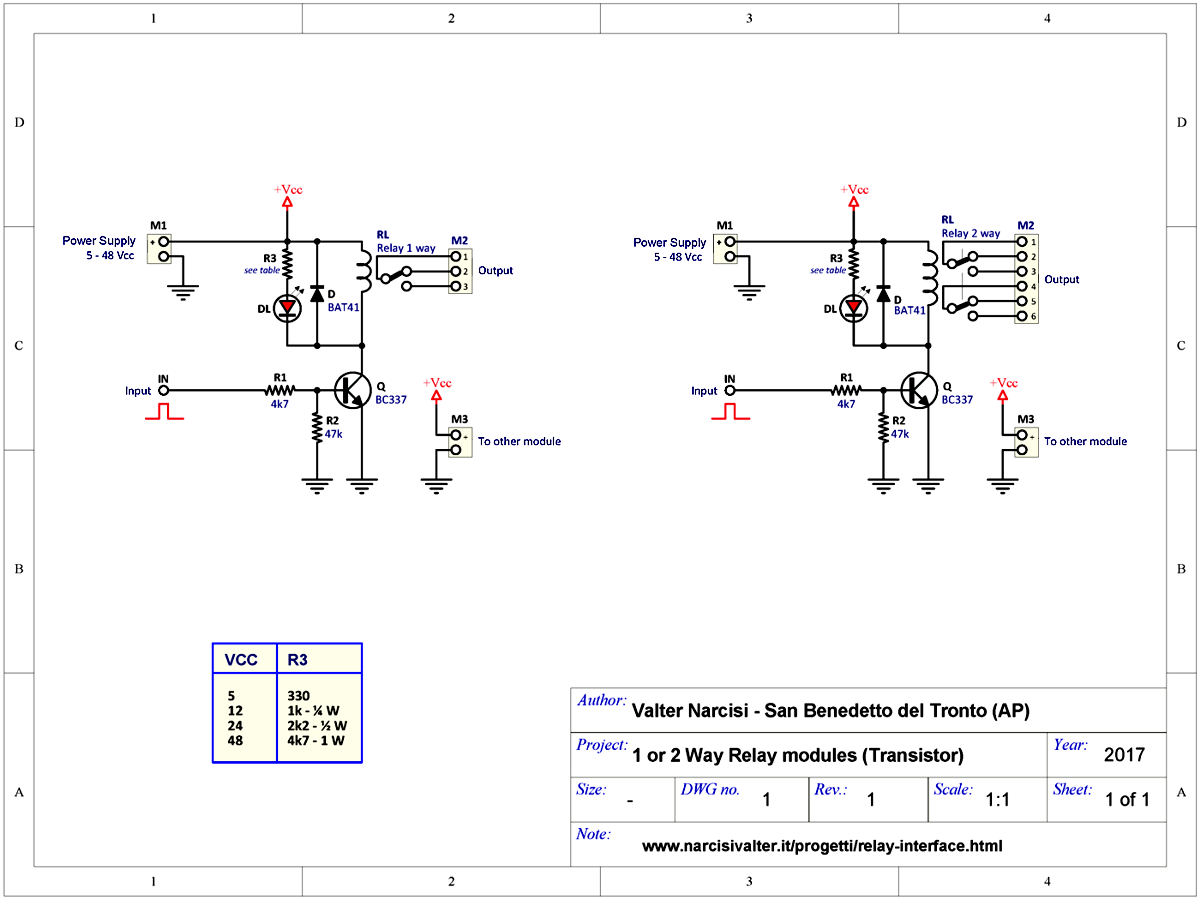

Relay Interface (SPDT/DPDT)

ATTENZIONE - Per il collegamento con una tensione di alimentazione di 48 Vcc, il transistor BC337 potrebbe funzionare al limite per cui, utilizzando i circuiti a questa tensione, consiglio di sostituirlo con il transistor BC487 che supporta livelli di tensione più alti.

Sulle schede sono presenti anche i LED che segnalano, con la loro accensione, l'attivazione del relè. La resistenza R3 per i LED deve essere calcolata in base alla tensione di alimentazione secondo la formula:

R3 = (Vcc-VLed)/0.01

dove:

  • R3 = Valore della Resistenza espresso in ohm
  • Vcc = Tensione di alimentazione
  • VLed = Tensione di caduta sul LED (di solito 1.8 V per i LED Rossi)
  • 0.01 = Corrente per il LED, fissata a 10 mA (0.01)

Fino a 12 Vcc è possibile utilizzare resistenze da 1/4 Watt: tuttavia, per l'alimentazione a 24 Vcc consiglio resistenze da 1/2 Watt per arrivare a 1W se utilizzerete circuiti a 48 Vcc.

Le schede possono essere collegate anche "in serie": per questo è sufficiente montare due morsettiere a 3 vie.

Di seguito i disegni dei master (a doppia faccia) e dei layouts dei due semplici circuiti.

REALIZZAZIONE PRATICA    [ TORNA ALL'INDICE ]

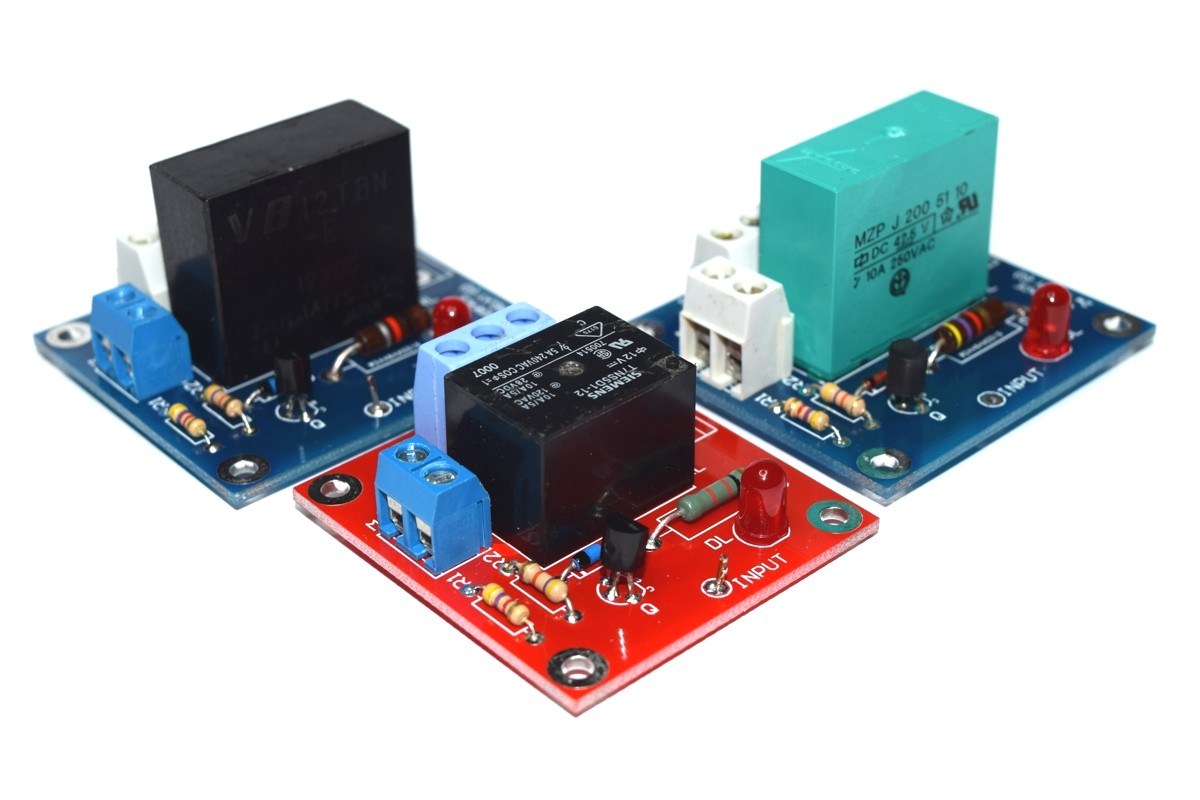

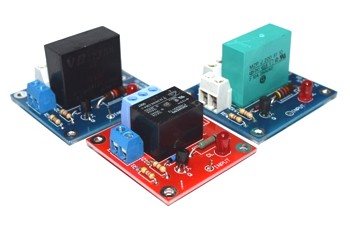

Nelle immagini successive sono visibili i Board Layouts (Disposizione dei componenti sul PCB), i Bottom Master (lato rame), i Top Master (lato componenti), le dimensioni delle schede ed i prototipi costruiti dall'autore.

Con relè a 1 via (SPDT)

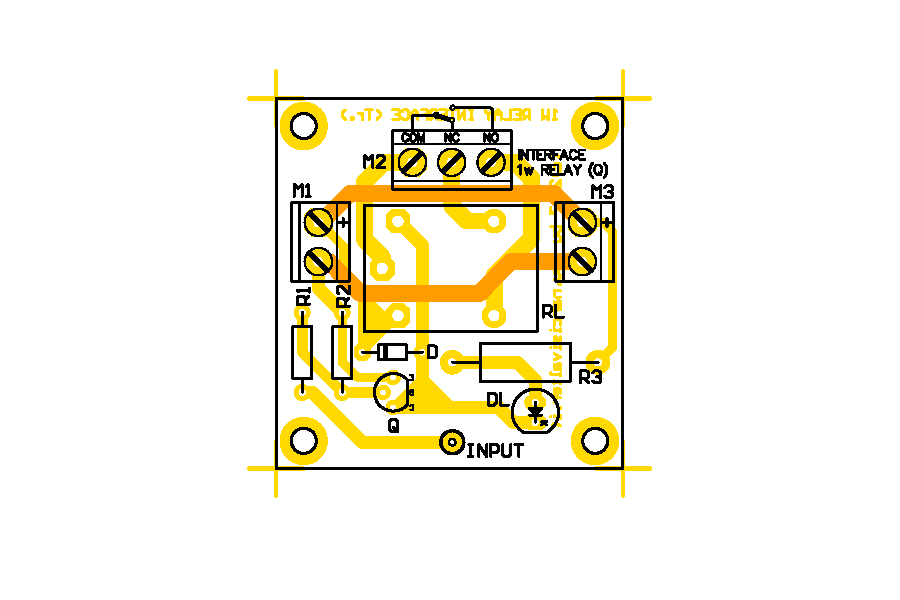

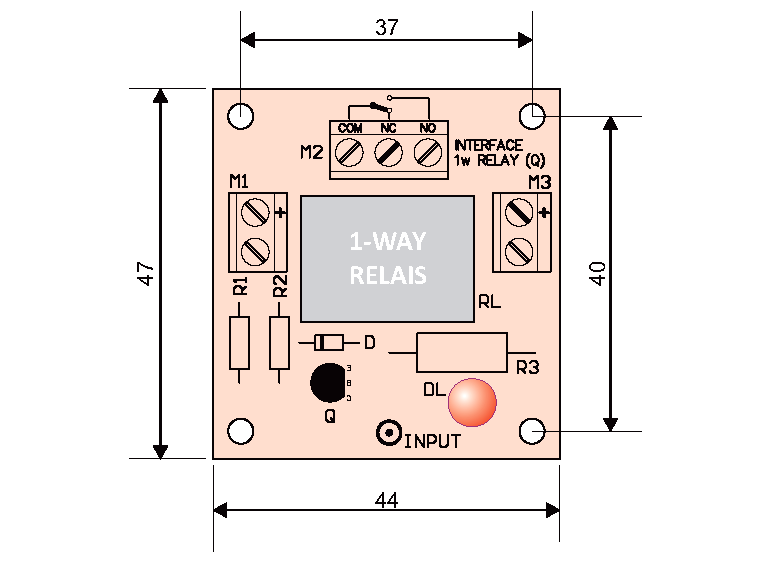

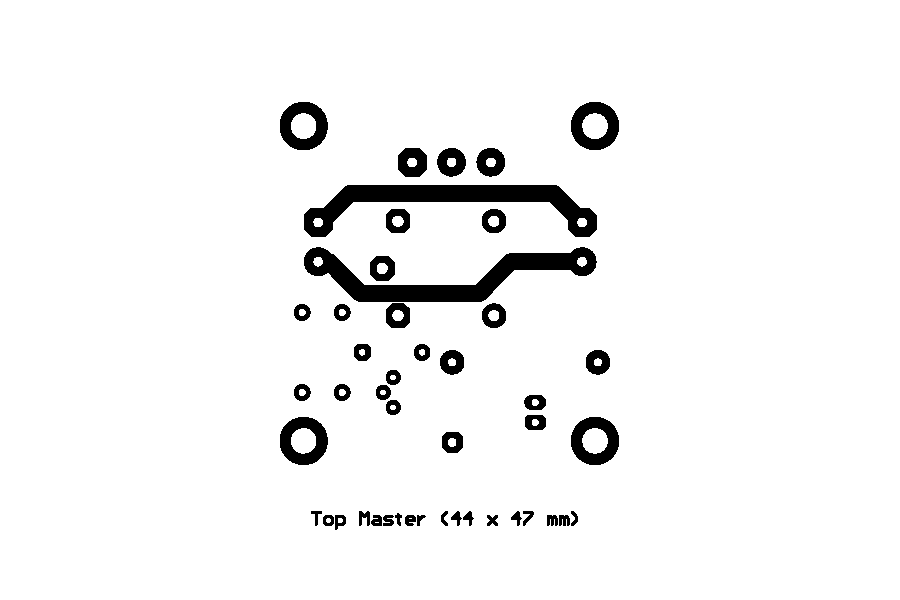

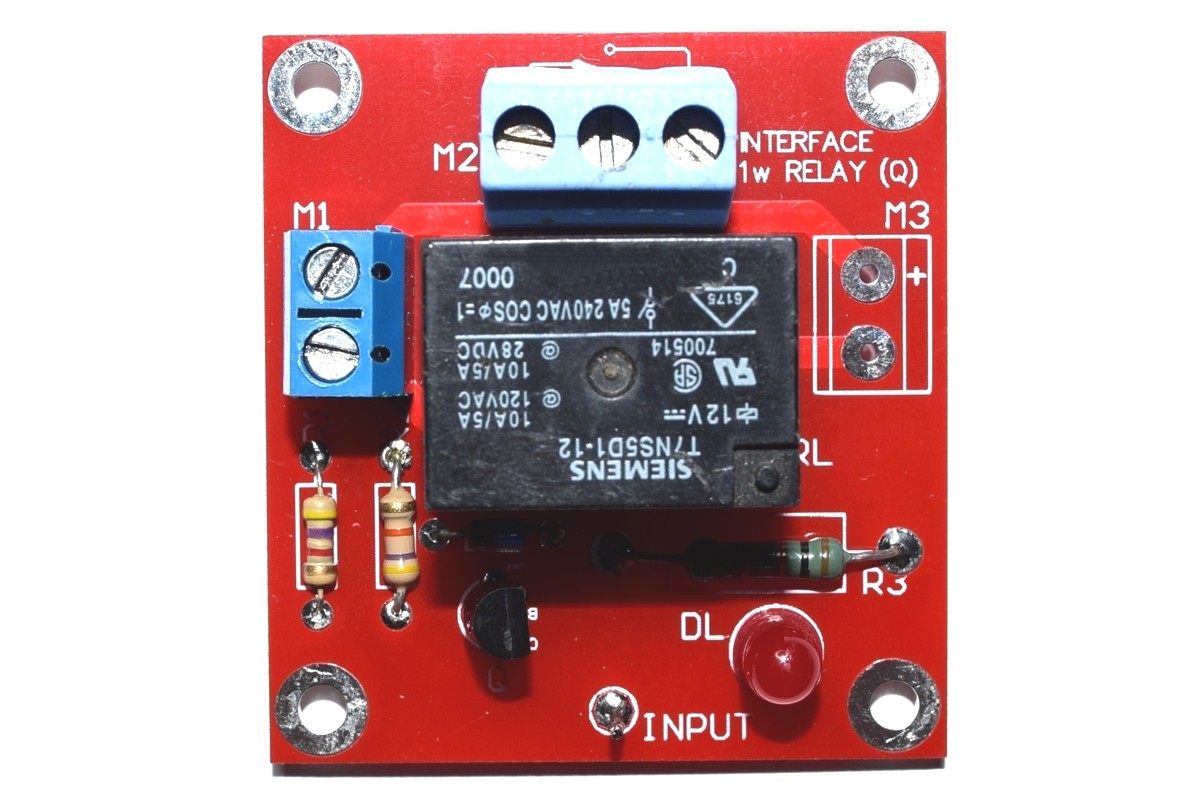

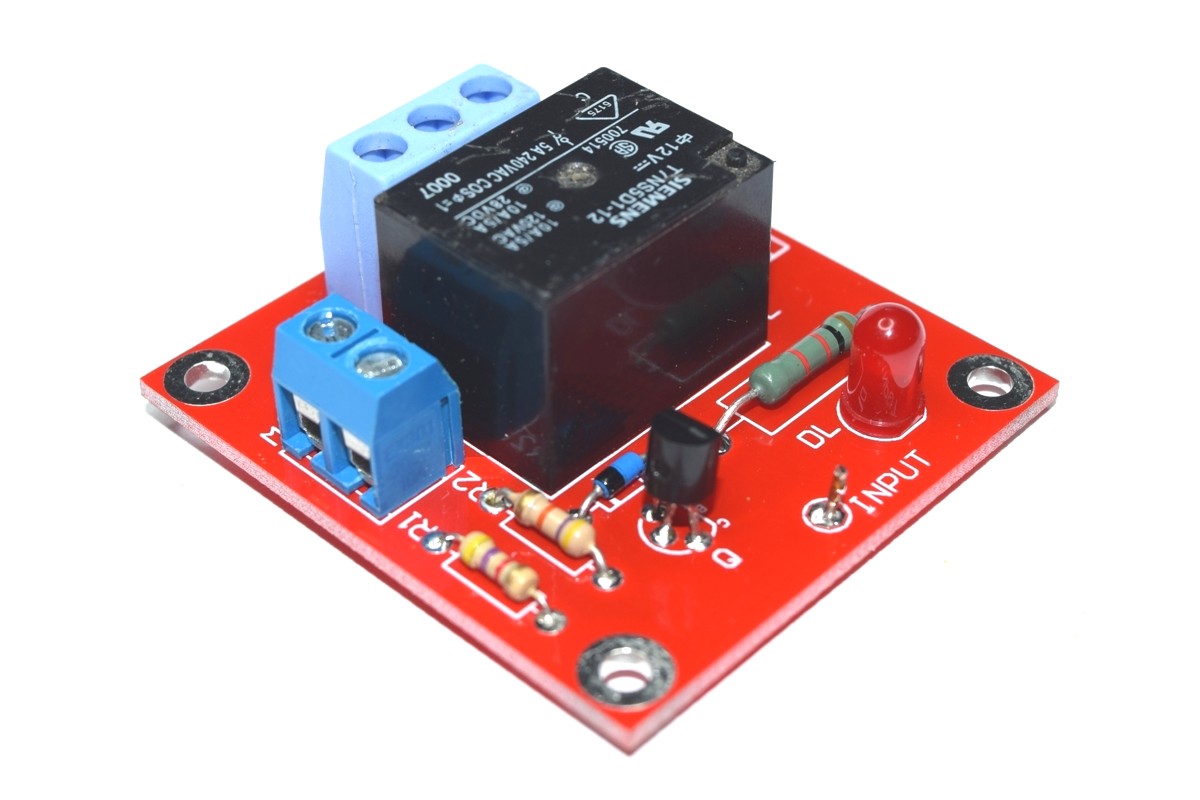

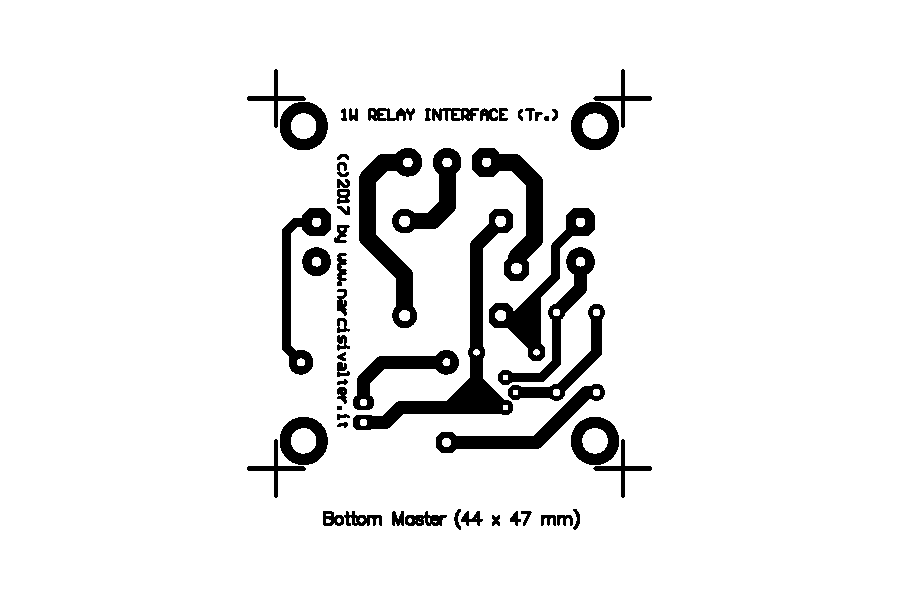

SPDT version - Bottom Master SPDT version - Top Master SPDT version - Layout SPDT version - Dimensions SPDT version - Prototype


Con relè a 2 vie (DPST / DPDT)

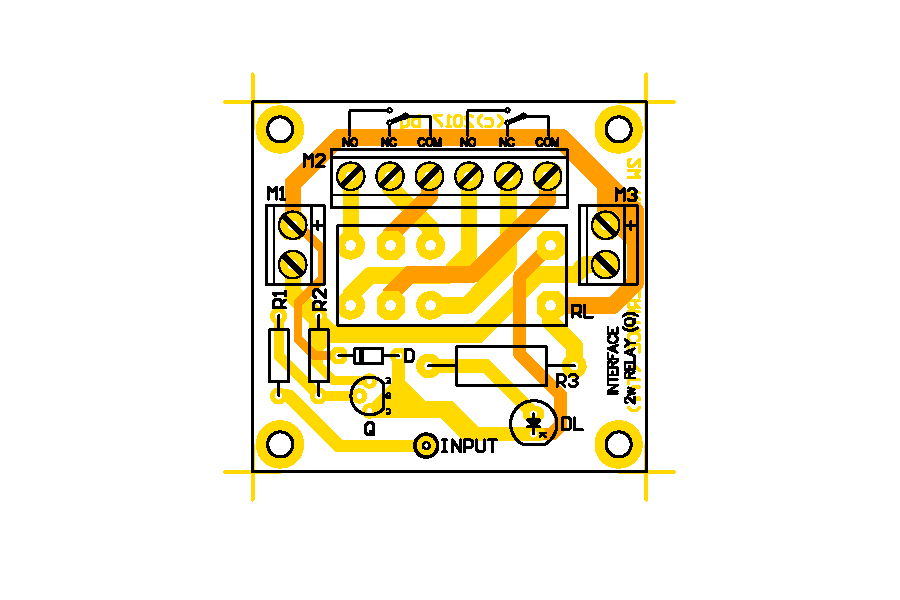

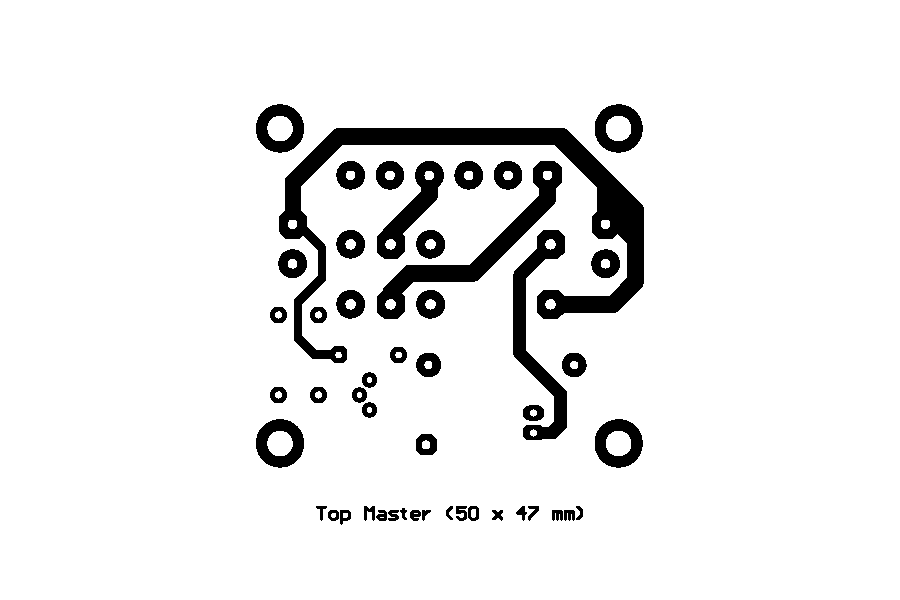

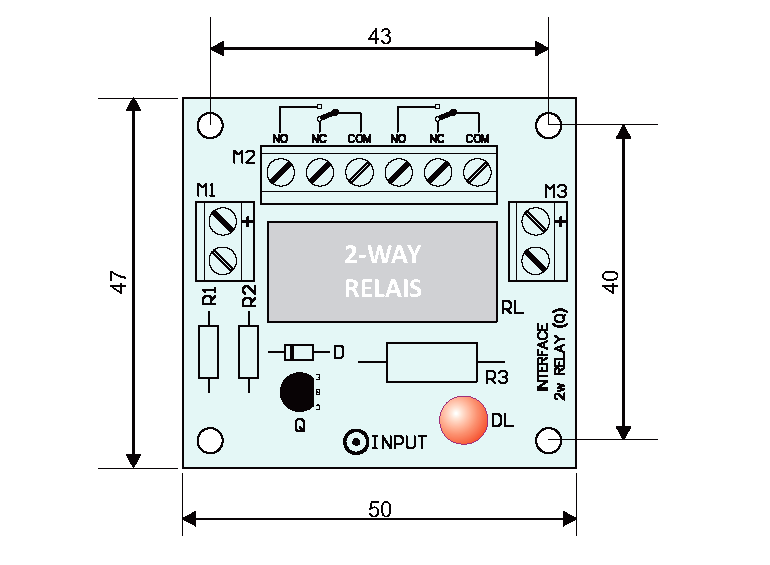

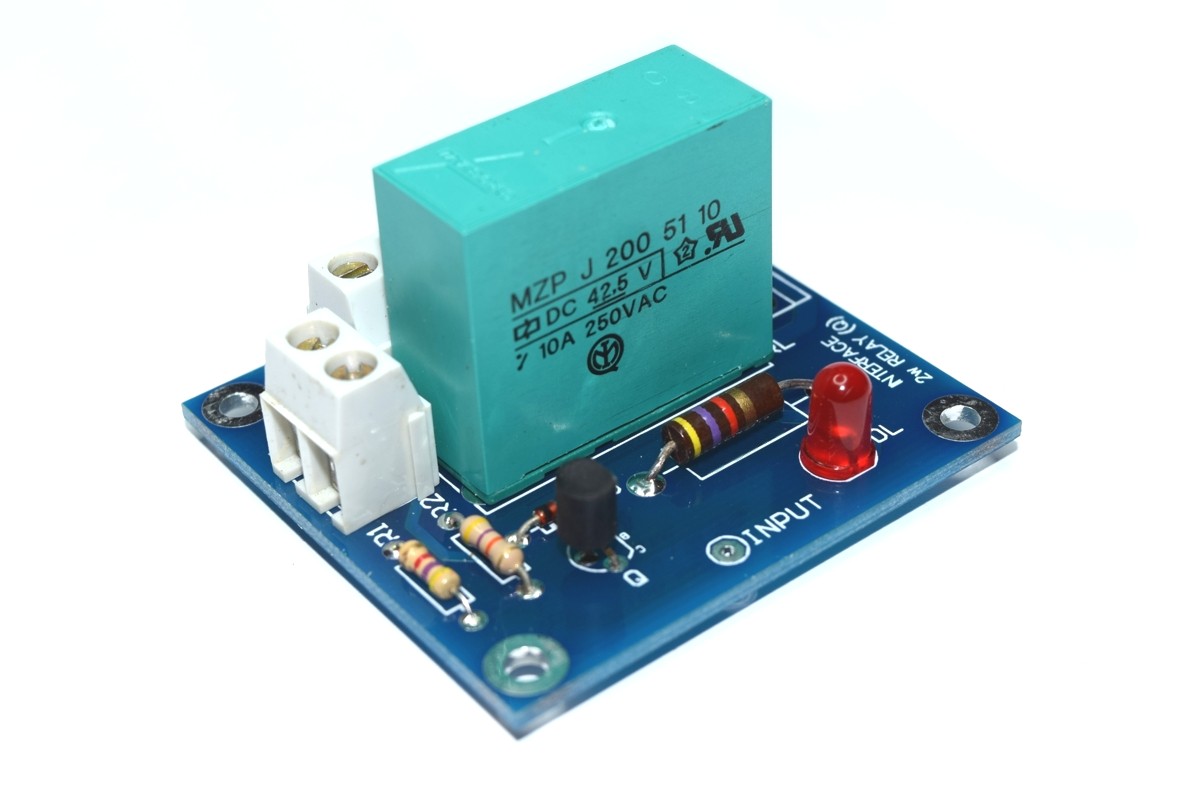

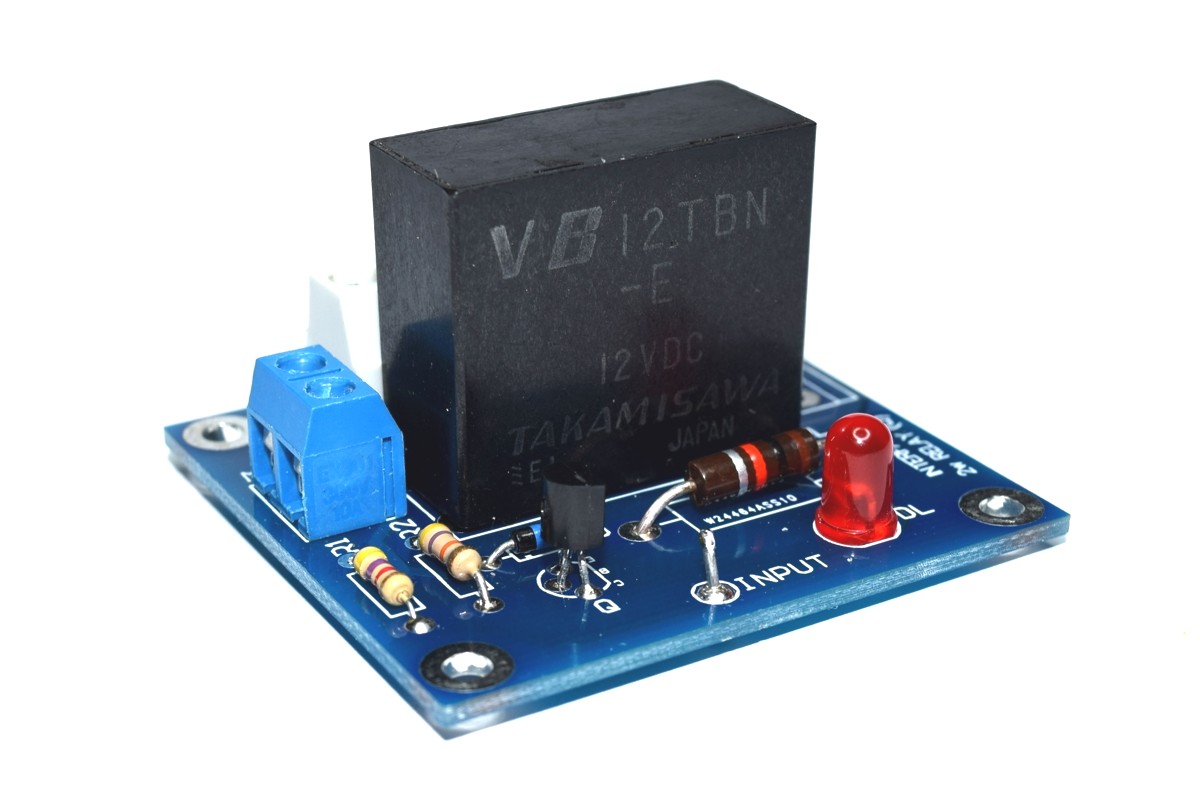

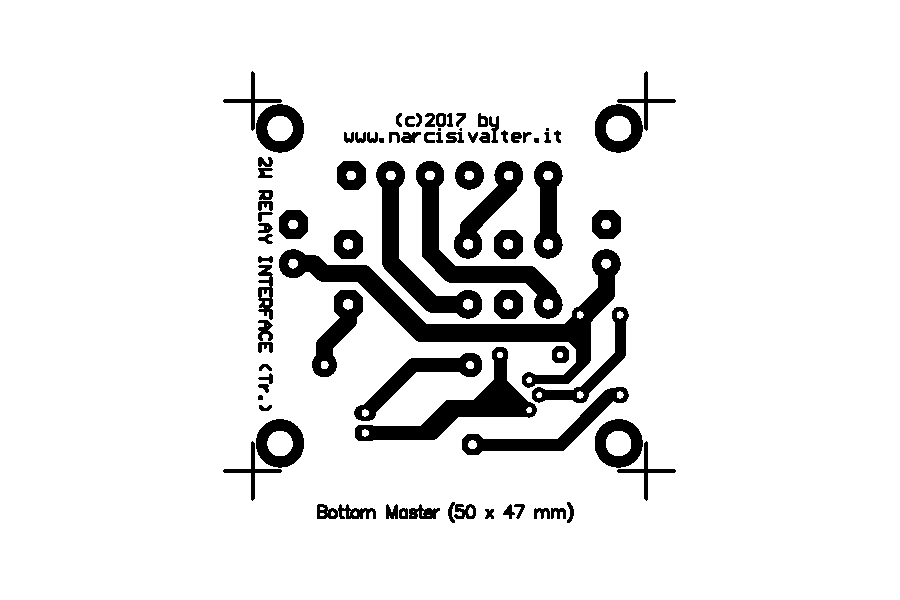

DPDT version - Bottom Master DPDT version - Top Master DPDT version - Layout DPDT version - Dimensions DPDT version - Prototype

I COLLEGAMENTI    [ TORNA ALL'INDICE ]

Le schede possono essere collegate in serie sfruttando la doppia morsettiera, come visibile nelle immagini successive.

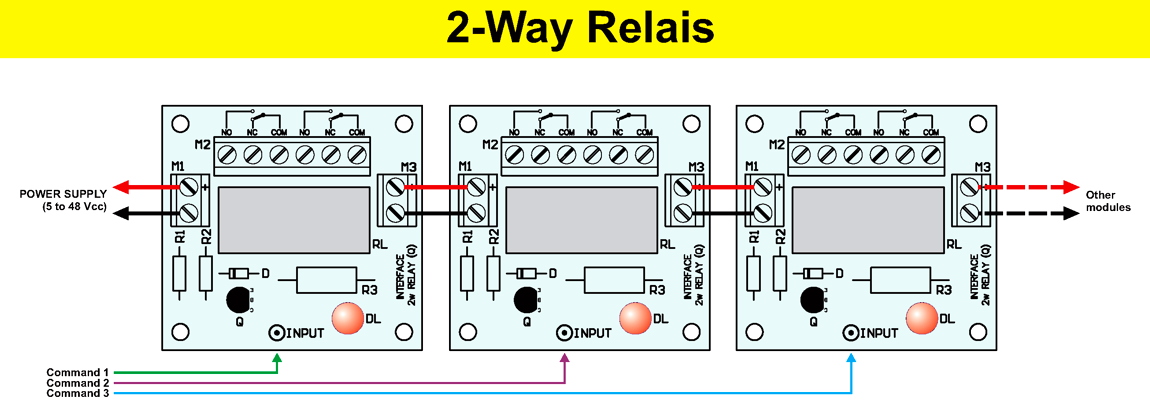

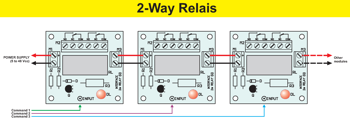

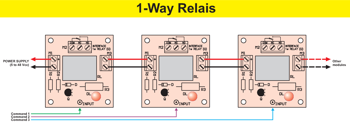

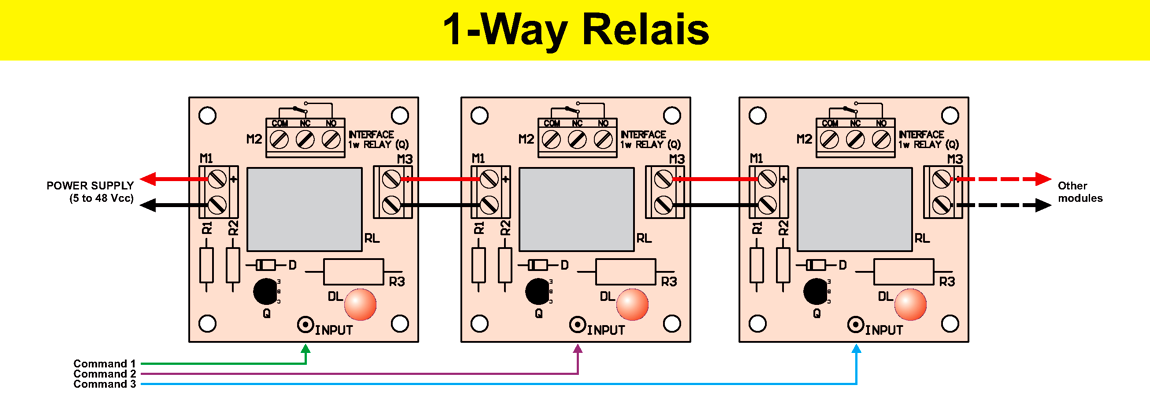

Wiring - SPDT version Wiring - DPST / DPDT version

E' anche possibile collegare due o più schede di tipo diverso, ma l'alimentazione deve essere sempre la stessa per tutte le schede della serie.

DOWNLOAD    [ TORNA ALL'INIZIO ]

Download

Scarica il Manuale Tecnico (0.5 MB).
