DIY Rhythm Machine

www.narcisivalter.it
Progetti Elettronici


GENERATORE di RITMI ELETTRONICI

(Rhythm Machine)

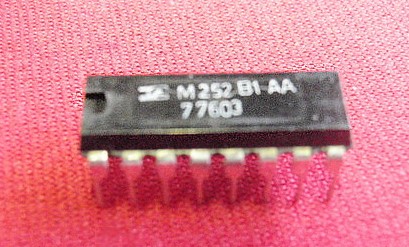

La mia grande passione per gli strumenti musicali elettronici mi ha portato a progettare questo Generatore di Ritmi Elettronici (o Rhythm Machine) nel quale ho utilizzato il chip siglato M252 B1AA della SGS-Ates (ora ST Microelectronics). In fondfo alla pagina potete scaricare l'articolo e i vari datasheets.

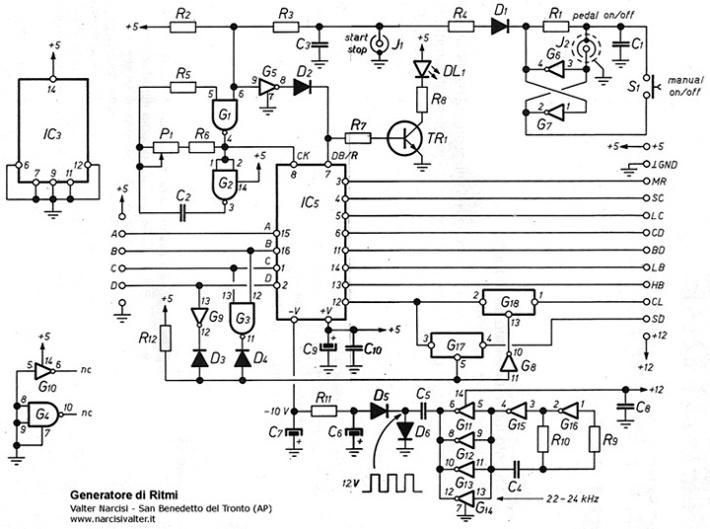

Schema elettrico Generatore

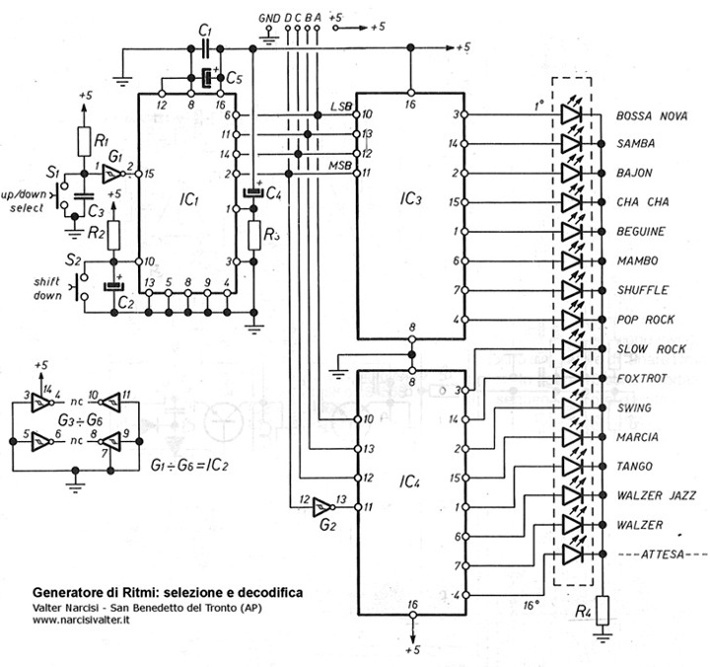

Schema elettrico Selezione e Decodifica

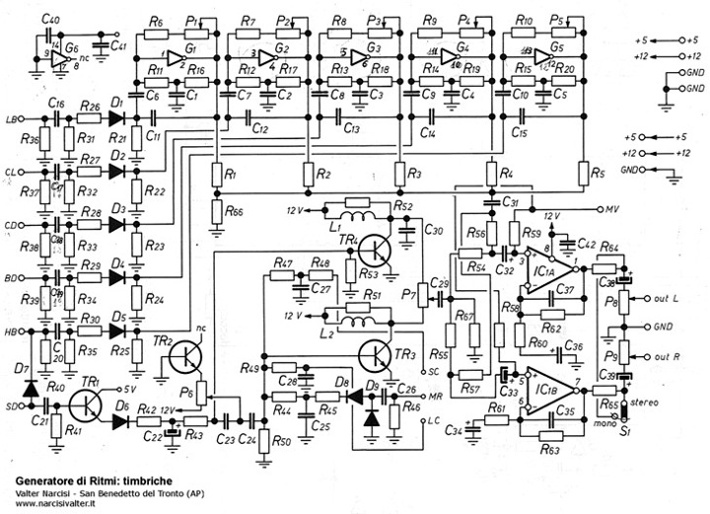

Schema elettrico Timbriche

Possono essere selezionati ben 15 ritmi elettronici diversi grazie al pulsante "UP/DOWN select".

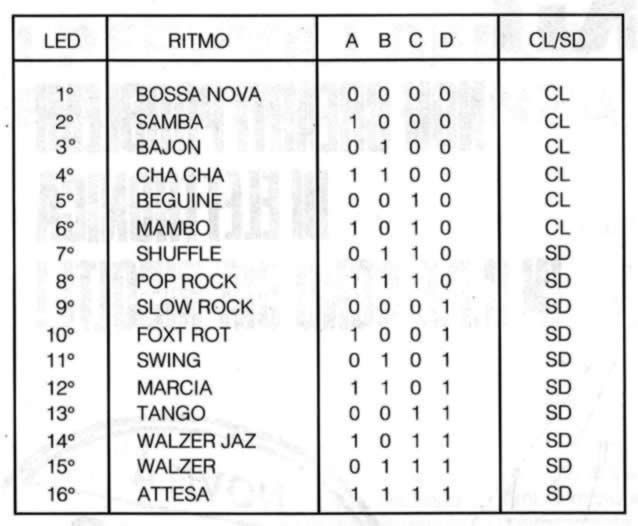

Tabella dei ritmi

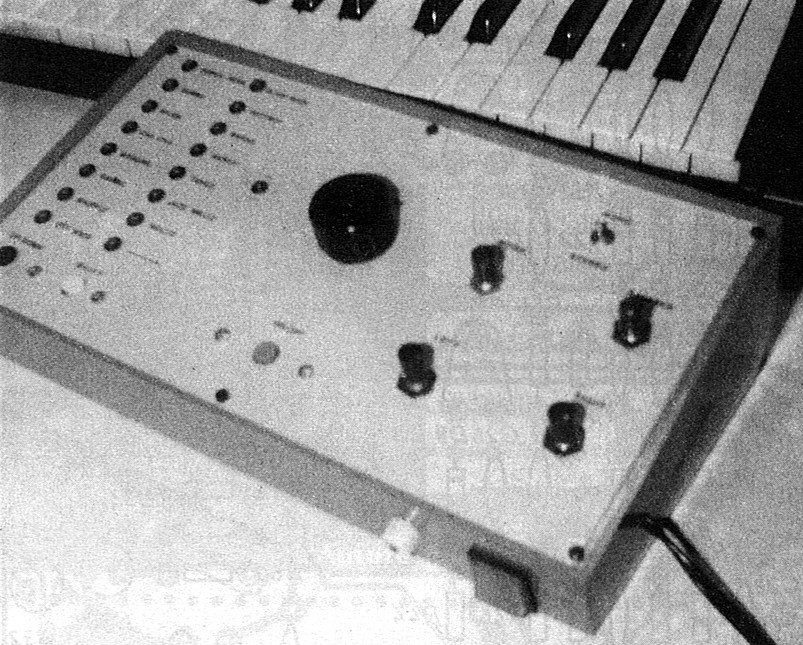

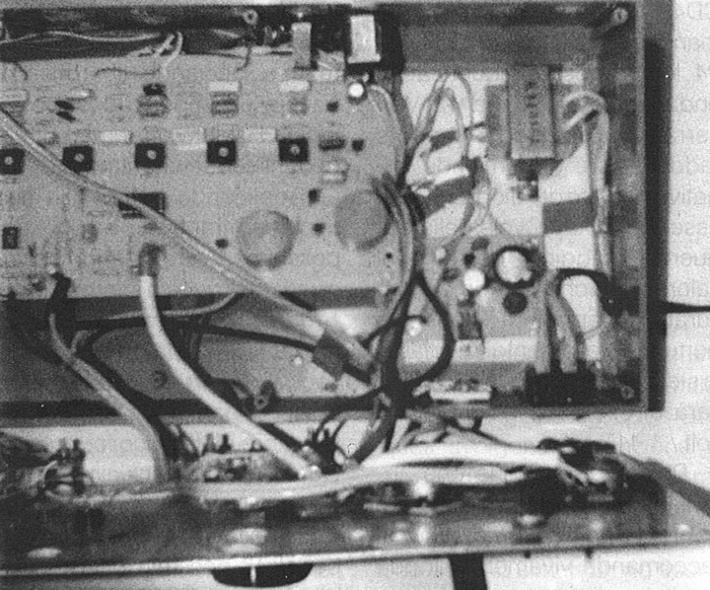

Vista interna

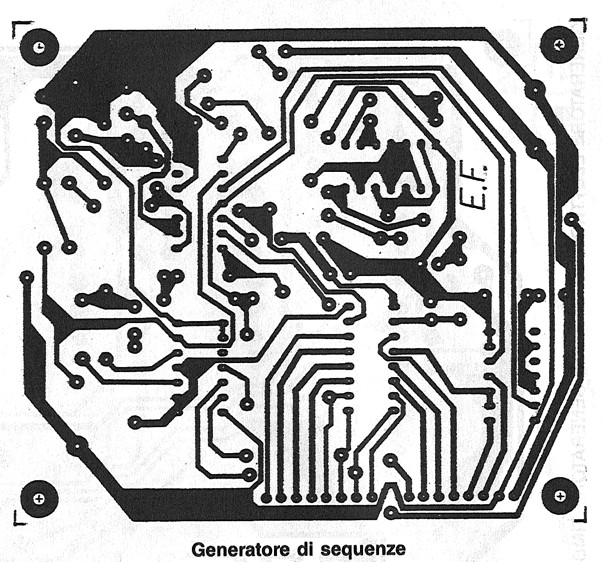

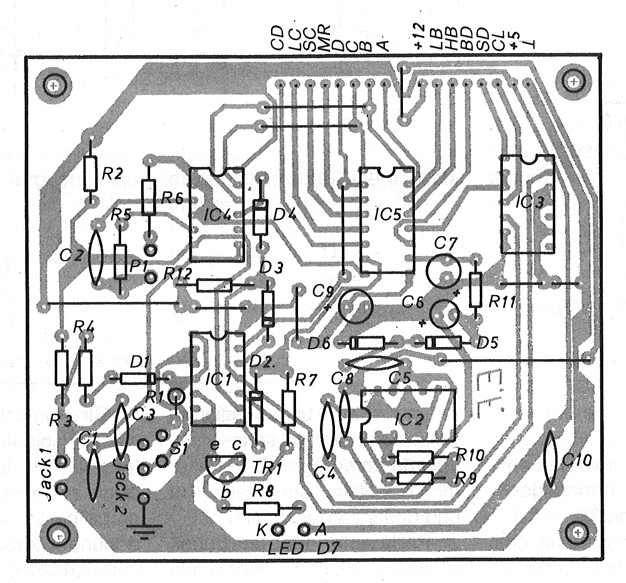

PCB Generatore Ritmi

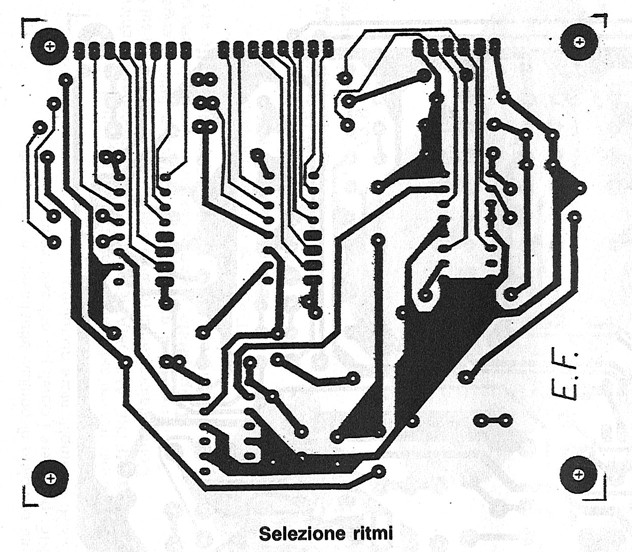

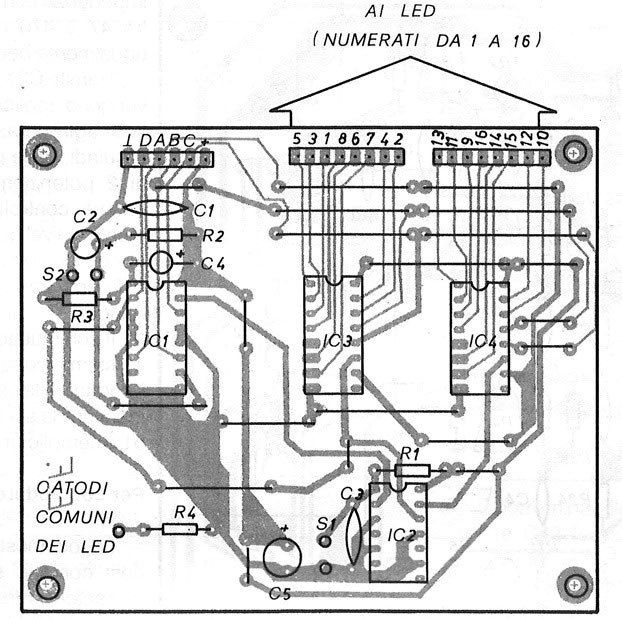

PCB Selezione e Decodifica

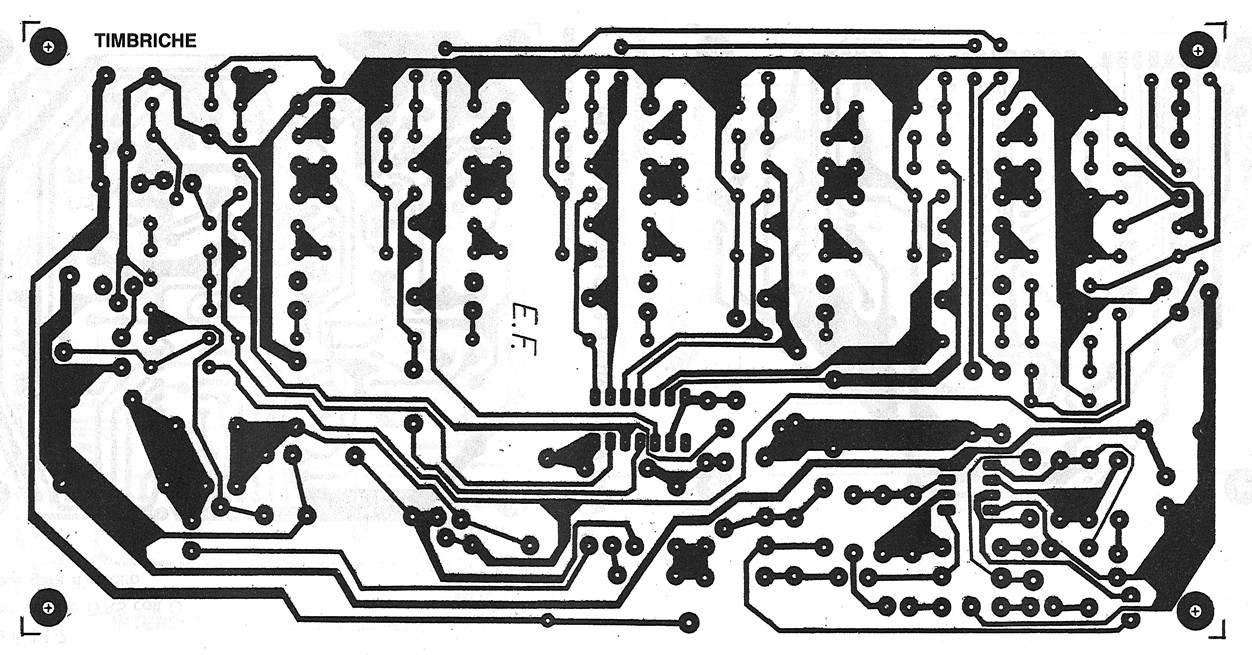

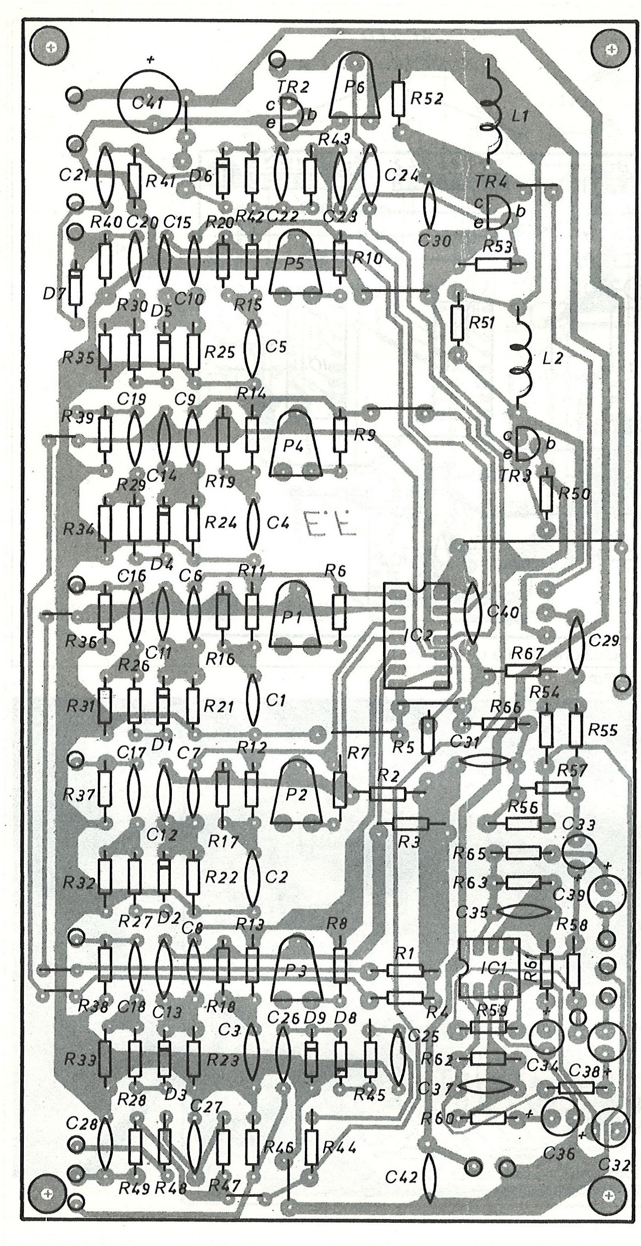

PCB Timbriche

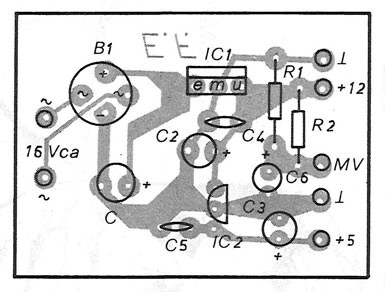

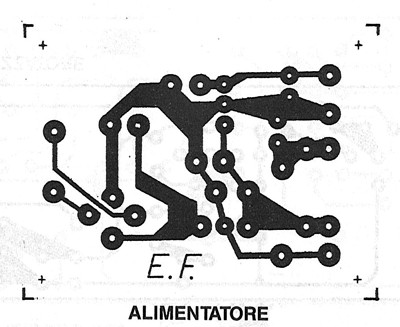

PCB Alimentatore

DOWNLOAD    [ TORNA ALL'INIZIO ]

Nell'articolo completo (che è possibile scaricare cliccando sui link seguenti), ci sono, oltre alla descrizione ed agli schemi elettrici, anche i disegni dei 4 circuiti stampati: Generatore sequenze, Selezione/Decodifica, Generatore Timbriche e Alimentatore (tutti realizzati con i trasferibili). Per domande, richieste o suggerimenti utilizzare SOLO la sezione COMMENTI.

Download

Scarica l'articolo completo in formato PDF (3.5 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (18.5 MB)

Scarica il datasheet del chip M252 (1.3 MB)

Scarica la Technical Notes n. 131 (17 MB)
