8-CHANNEL SEQUENTIAL (CYCLIC) TIMER

(Timer Sequenziale Programmabile a 8 canali con opzione "CICLICO")

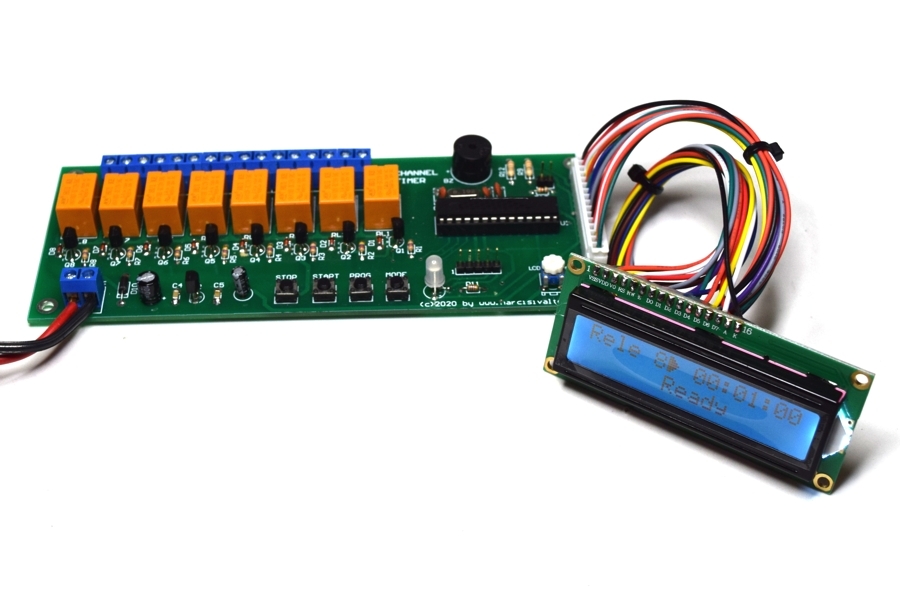

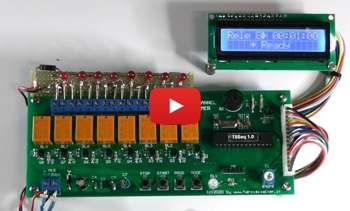

Temporizzatore Sequenziale a 8 canali

CARATTERISTICHE    [ TORNA ALL'INDICE ]

Il Timer Sequenziale Programmabile a 8 Canali è un temporizzatore in grado di attivare in sequenza fino a 8 carichi. Durante la sequenza, il numero del canale correntemente attivato ed il relativo tempo sono visualizzati sul Display LCD. Una volta completata la seuqenza di attivazione degli 8 canali, il Timer si predispone nuovamente pronto per attivare un'altra sequenza.

Con l'opzione "CICLICO" è possibile ripetere automaticamente la sequenza di attivazione all'infinito (o fino a quando non si preme il pulsante STOP/PAUSE).

Gli 8 tempi programmati dall'utente rimangono in memoria anche quando si spegne il Timer.

All'accensione oppure all'avvio, il Timer si predispone automaticamente sul primo CANALE/RELE' (numero 1).

I tempi programmati con il valore  00:00:00  non sono processati e vengono automaticamente bypassati.

    LE CARATTERISTICHE DEL TIMER SEQUENZIALE a 8 CANALI:

  • Tensione in ingresso: 12 Vcc. (0,5-1A)
  • Gestione a Microcontrollore (Microchip PIC16F886).
  • Precisione al quarzo (±1 sec. ogni 24 ore).
  • Conteggio tipo 'Count-Down' (conto alla rovescia).
  • Facile da utilizzare.
  • 4 pulsanti di comando:  START / RESUME    STOP / PAUSE     PROG  e   MODE/SELECT CH. .
  • 8 tempi programmabili (e indipendenti) da 1sec. a 99h 59m 59sec. (risoluzione 1 secondo)
  • Memorizzazione e richiamo automatico all’accensione dei valori programmati dall'utente.
  • Possibilità di attivare il Timer in modo "CICLICO" (ripetizione della sequenza all'infinito).
  • LED RGB per visualizzazione istantanea dei vari stati del Timer (Prog, Start, Pause e Ready).
  • Uscita relè: AC250V 3A (SPST) su morsettiera a vite.
  • Visualizzazione su display LCD 2 x 16 caratteri.
  • Dimensioni scheda: 162 x 65 mm. (escluso il modulo LCD).
  • Impieghi per una vasta gamma di situazioni.

SCHEMA, REALIZZAZIONE e COLLEGAMENTI    [ TORNA ALL'INDICE ]

Tutti i dettagli tecnici per la realizzazione ed i collegamenti di questo Timer Sequenziale sono alla pagina Timer Programmabile a 8 Canali. In quella pagina sono riportate anche altre utili informazioni e le foto del prototipo.

PROGRAMMAZIONE    [ TORNA ALL'INDICE ]

All'accensione, il Display LCD visualizza sempre il primo CANALE/RELE' ed il relativo tempo programmato.
Quando si usa il Timer per la prima volta, tutti i tempi, non essendo ancora stati programmati, sono impostati automaticamente sul valore di default  00:01:00  (cioè tutti i tempi programmati a 1 minuto).

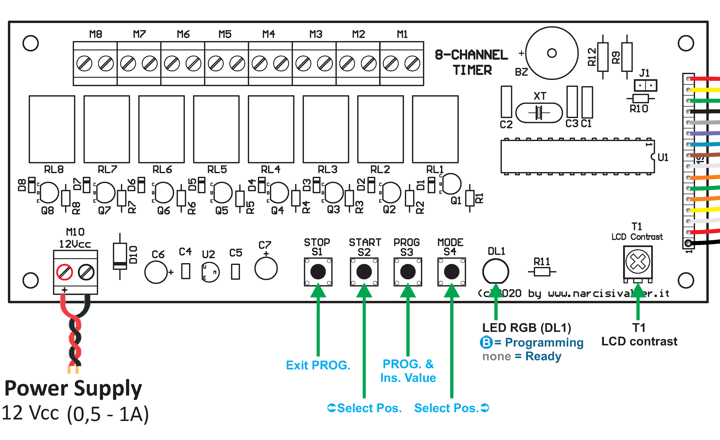

Timer's PROG commands

NOTA - Il tempo da programmare è sempre quello del canale/relè correntemente visualizzato sul Display LCD. Per cambiare il tempo da programmare, prima di entrare in PROGRAMMAZIONE, premere una o più volte il pulsante MODE/SELECT CH per scegliere il canale/relè da programmare.

  PROGRAMMAZIONE DEI TEMPI

  •  PROG
  • NOTA - L'entrata in Programmazione è possibile SOLO quando il Timer è pronto (cioè quando il LED è spento e sul display appare la scritta 'Ready').

    Il pulsante PROG consente di entrare nella fase di PROGRAMMAZIONE e di inserire le cifre (da 0 a 9) nella posizione lampeggiante indicata sul Display LCD.

    Programming   LED Programmazione Blue

    Una volta entrati nella fase di PROGRAMMAZIONE, si accende il LED BLU e le successive pressioni del pulsante PROG consentono di inserire SINGOLARMENTE ognuna delle sei cifre del tempo da programmare.

    NOTA - Quando in corrispondenza del cursore è visualizzata la cifra '9', la successiva pressione del pulsante PROG inserisce nuovamente la cifra '0' e così via (inserimento circolare).

  •  START  e  MODE
  • Questi pulsanti, nella fase di PROGRAMMAZIONE, consentono di spostare il cursore sul Display LCD a sinistra o a destra per consentire di selezionare la posizione della singola cifra lampeggiante: una volta selezionata la posizione, con il pulsante PROG se ne imposta il valore.

  •  STOP
  • La pressione di questo pulsante consente l'uscita dalla fase di PROGRAMMAZIONE ed il ritorno alla normale schermata Ready (il simbolo accanto alla scritta dipende dalla modalità di funzionamento del Timer, cioè CICLICO oppure NORMALE).

    Ready   LED Pronto spento   Schermata Ready in modalità "NORMALE"

    Ready   LED Pronto spento   Schermata Ready in modalità "CICLICO"

    NOTA - All'uscita, il tempo visualizzato sul Display LCD sarà MEMORIZZATO nella memoria del microcontrollore e potrà essere modificato solo con una nuova entrata in programmazione (i tempi sono memorizzati tutti nella Eeprom del microcontrollore per cui rimangono in memoria anche quando si spegne il Timer).

COMANDI E USO    [ TORNA ALL'INDICE ]

Il Timer Sequenziale a 8 Canali gestisce tempi da 1 secondo a 100 ore (da  00:00:01  a  99:59:59 ) con risoluzione di 1 secondo.

Durante il countdown, il Timer può essere fermato momentaneamente e successivamente riavviato oppure fermato definitivamente: in quest'ultimo caso si torna nello stato di Timer Pronto (Ready) ed il LED si spegne.

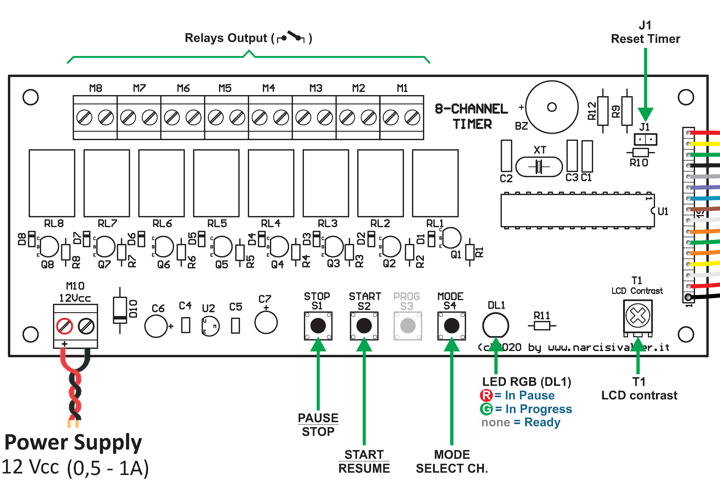

Timer's USE commands

Il trimmer T1 (LCD Contrast) è utile per regolare il contrasto del Modulo LCD. E' possibile sostituirlo con un potenziometro nel caso in cui si desideri comunque avere la possibilità della regolazione anche una volta installata la scheda in un contenitore chiuso.

NOTA - Sul Jumper J1 (Reset) può essere applicato un piccolo pulsante premendo il quale, il Timer si resetta e torna nello stato Ready. Può essere utile, ad esempio, per creare una sorta di "pulsante Panico" da premere quando non si sa bene cosa fare e si preferisce fermare immediatamente il Timer.

Per avviare il Timer Sequenziale, premere il pulsante START. Il Timer parte SEMPRE dal primo canale/relè.

  I pulsanti di comando (START  STOP  MODE)

  •  START (RESUME)
  • Quando il Display LCD visualizza "Ready" e il LED è spento, premere questo pulsante per avviare la sequenza di attivazione. Una volta avviata la sequenza, il Relè del primo canale si attiva e il LED VERDE si accende. Quando il Timer è attivato, sul display LCD appare la scritta "In progress...".

    NOTA - Se uno o più tempi sono stati programmati con il valore  00:00:00 , i relativi canali saranno ignorati e si passerà direttamente all'attivazione dei successivi canali programmati con valore dei tempi > 0.

    Durante la sequenza, sul Display LCD appare il numero de canale correntemente attivato e il corrispondente tempo rimasto.

    In Progress   LED Conteggio Green   NOTA - Durante il countdown, il LED è VERDE.

    Se il Timer è stato impostato nella modalità "CICLICO", la schermata In Progress sul Display LCD visualizza la classica icona a freccia circolare in basso a sinistra:

    In Progress   LED Conteggio Green   NOTA - Durante il countdown, il LED è VERDE.

    Se durante il countdown si preme il pulsante STOP, il Timer va in pausa (il LED diventa ROSSO) e il relè si disattiva: in questa situazione, per riavviare la sequenza, premere il pulsante START (RESUME) oppire una seconda pressione del pulsante STOP disattiverà definitivamente il Timer e si tornerà nella schermata di pronto ('Ready').

    Al termine del conteggio (cioè quando tutti i canali sono stati processati), il Timer disattiva l'ultimo Relè della sequenza, il LED si spegne e il buzzer emette 3 segnali acustici al termine dei quali sul Display LCD, oltre alla scritta "Ready", appare nuovamente il Tempo programmato relativo al primo canale.

    Finished   LED Pronto spento

    Ready   LED Pronto spento   NOTA - Quando il Timer è pronto, il LED è spento.

    NOTA - Se il Timer è stato impostato come "CICLICO", al termine della sequenza di attivazione, quest'ultima riparte nuovamente dal primo CANALE/RELE' e così via all'infinito (oppure fino a quando non si preme il pulsante STOP/PAUSE.

  •  STOP (PAUSE)
  • Questo pulsante, premuto durante il countdown, mette momentaneamente il Timer in pausa e disattiva il relè.

    In Pause   LED Pronto spento  NOTA - Se il Timer è in PAUSA, il LED è ROSSO.

    Per riavviare il conteggio (e riattivare il relè), premere il pulsante START (RESUME) altrimenti, una seconda pressione del pulsante STOP disattiva definitivamente il Timer e lo predispone pronto per un nuovo conteggio ('Ready' e LED spento).

    Ready   LED Pronto spento   Schermata Ready in modalità "NORMALE"

    Ready   LED Pronto spento   Schermata Ready in modalità "CICLICO"

  •  MODE (SELECT CH.)
  • Quando il Timer è pronto (Ready) e la spia LED è spenta, premere una o più volte il pulsante MODE (SELECT CH.) per selezionare il Canale/Relè che si desidera programmare.

    NOTA - La selezione del canale avviene in modo circolare: una volta visualizzato il canale n. 8, la successiva pressione del pulsante MODE riparte dal Canale n. 1 e così via.

  L'OPZIONE "CICLICO"

    Con l'opzione "CICLICO" attivata, il Timer ripete all'infinito la sequenza senza fermarsi: questo significa che una volta terminata l'intera sequenza di attivazione, quest'ultima si riavvia automaticamente dal primo Canale/Relè e così via.

    Per attivare l'opzione "Ciclico", il Timer deve essere pronto ('Ready') quindi premere e mantenere premuto il pulsante S4 (MODE) per almeno 2 secondi.

    Quando sul display appare il messaggio CYCLIC = ON rilasciare i pulsanti.

    Ready   LED Programmazione Blue

    L'attivazione della modalità ciclica è segnalata dall'icona "a freccia circolare" vicino alla scritta "Ready".

    Ready   LED Pronto spento

    Per disattivare l'opzione "Ciclico", il procedimento è lo stesso: premere e mantenere premuto il pulsante S4 (MODE) per almeno 2 secondi e comunque fino a quando sul display non appare la scritta CYCLIC = OFF.

    Ready   LED Programmazione Blue

    La disattivazione della modalità ciclica sarà indicata dall'icona "a freccia" vicino alla scritta "Ready".

    Ready   LED Pronto spento

    NOTA - L'opzione "CICLICO" rimane in memoria anche quando si spegne il Timer.
