PRO TIMER - Timer Sequenziale 8 vie Programmabile
con opzione "CICLICO"

(PRO TIMER - 8-ch Sequential Timer with "Cyclic" option - Based on PIC16F1933)


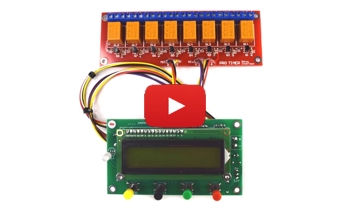

PRO TIMER - Temporizzatore Sequenziale

INTRODUZIONE e CARATTERISTICHE    [ TORNA ALL'INDICE ]

Il PRO-TIMER Sequenziale è un temporizzatore in grado di attivare in sequenza fino a 8 relè. Durante la sequenza, il numero del canale/relè correntemente attivato ed il corrispondente tempo in real-time sono visualizzati sul Display LCD. Una volta completata la sequenza di attivazione di tutti i canali/relè, il PRO TIMER ritorna nello stato di stand-by (" Ready ") pronto per essere nuovamente avviato dall'utente.

Con l'opzione "CICLICO" è possibile ripetere automaticamente la sequenza di attivazione all'infinito (fino a quando non si preme il pulsante  STOP ).

Gli 8 tempi programmati dall'utente rimangono in memoria anche quando si spegne il Timer.

NOTA - All'accensione oppure all'avvio del conteggio, il Timer si predispone automaticamente sul primo CANALE/RELE' (numero 1): infatti, all'avvio, la sequenza di attivazione parte sempre dal canale numero 1.

NOTA - Se l'opzione "CICLICO" è attivata (CYCLIC = ON), il Timer si avvia automaticamente all'accensione. Per fermarlo premere il pulsante  STOP . Il Timer con l'opzione "CICLICO" attivata (CYCLIC = ON), si riavvia automaticamente anche al ripristino della corrente elettrica dopo un black out.

NOTA - I tempi programmati con il valore  00:00:00  non sono processati ed i corrispondenti canali vengono automaticamente ignorati.

    LE CARATTERISTICHE DEL PRO TIMER

  • Tensione di alimentazione: 12 Vcc. (0,5-1A)
  • Gestione a Microcontrollore (Microchip PIC16F1933).
  • Precisione al quarzo.
  • Conteggio in tempo reale tipo 'Count-Down' (conto alla rovescia).
  • Facile da utilizzare.
  • 4 pulsanti di comando:  START    STOP     PROG  e   SELECT .
  • 8 tempi programmabili (e indipendenti) da 1sec. fino a 99h 59min. 59sec. (risoluzione 1 secondo)
  • Opzione "SINGLE RELAY" (un solo relè attivato) oppure “GROUP RELAYs” (più di un relè attivato).
  • Opzione "CICLICO" (ripetizione automatica).
  • Memorizzazione e richiamo automatico all’accensione dei valori programmati dall'utente.
  • Uscite relè: AC250V 3A / DC30V 3A (SPDT) su morsettiere a vite da 3 vie (COM, NC e NO).
  • LED RGB per visualizzazione istantanea dei vari stati del Timer (Prog, Start, Pause e Ready).
  • Visualizzazione su display LCD 2 x 16 caratteri.
  • Dimensioni schede (in mm.): Main board = 100 x 56 - Relay board = 135 x 48.

INSTALLAZIONE DELLA MAIN BOARD    [ TORNA ALL'INDICE ]

Le due schede del PRO TIMER possono essere installate entrambe in un contenitore: la Relay Board può essere fissata sul fondo mentre la Main Board deve necessariamente essere installata sul pannello frontale. Per questo motivo, nel seguente disegno, è riportato il piano di foratura con tutte le dimensioni utili per la lavorazione del pannello frontale.

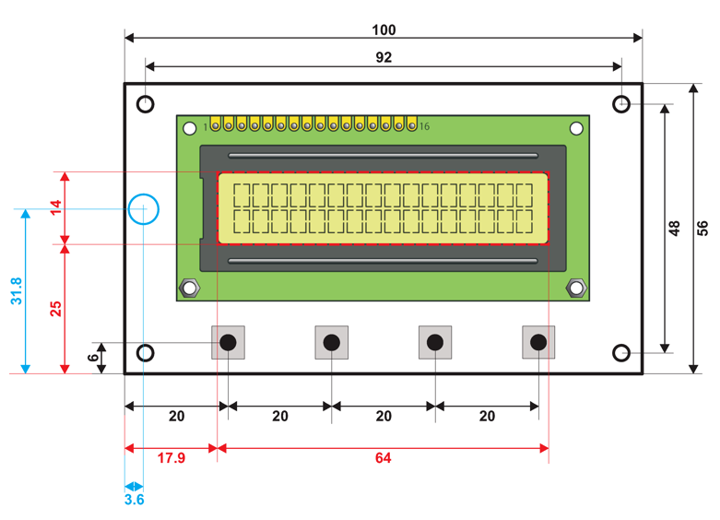

Dimensions and holes of Main Board

COLLEGAMENTI MORSETTIERA    [ TORNA ALL'INDICE ]

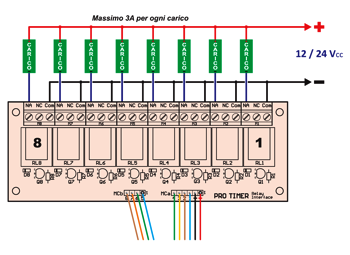

Nelle immagini seguenti sono illustrati i collegamento sulle morsettiere di uscita del PRO TIMER: a sinistra è schematizzato il collegamento per carichi in bassa tensione (ad esempio, 12V) mentre a destra c'è l'esempio di collegamento di carichi ad alta tensione (es. 110 o 220Vca).

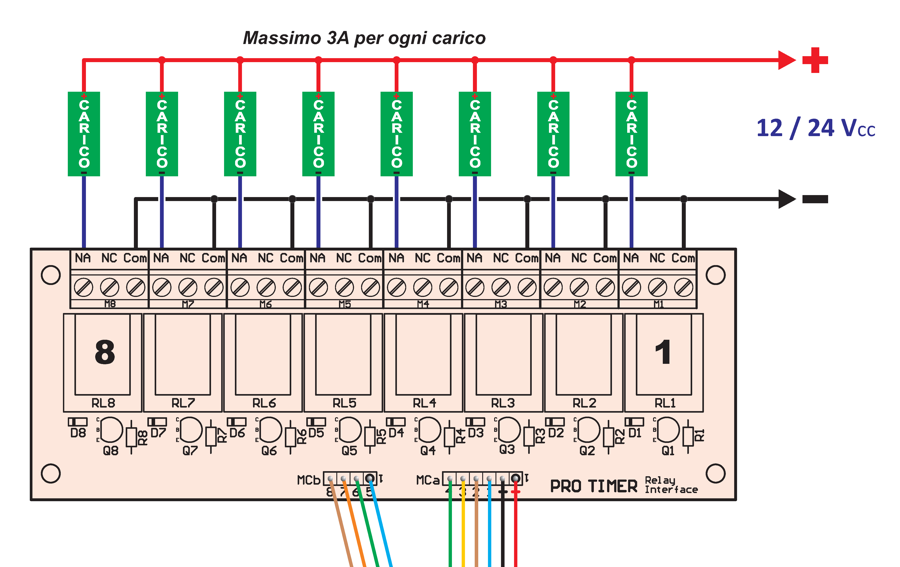

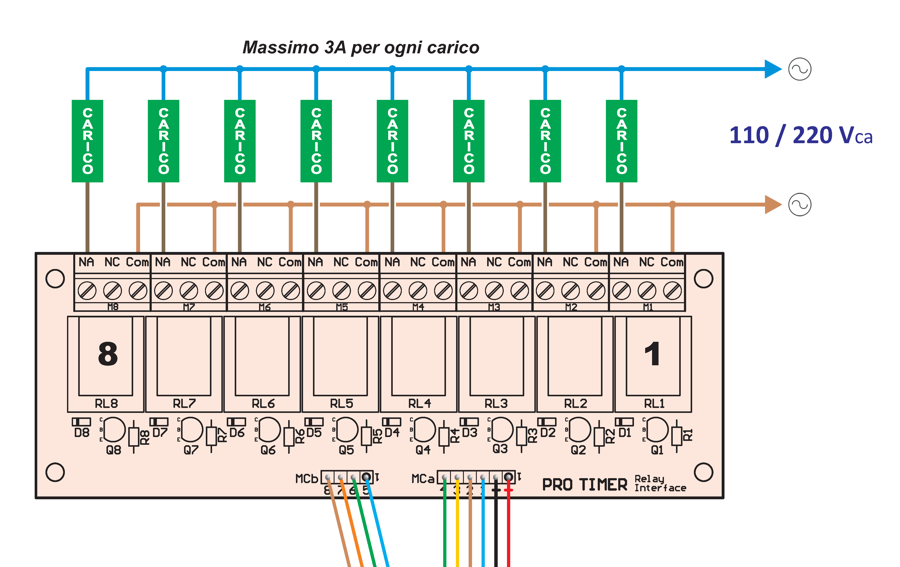

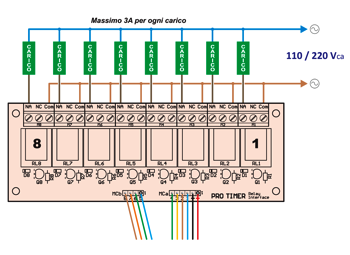

12V wiring example   AT wiring example

Nel collegamento a bassa tensione con carichi funzionanti a 12Vcc è possibile utilizzare un unico alimentatore che sia in grado di erogare corrente sia per le schede del timer che per i carichi ad esso applicati.

L'assorbimento medio del circuito (a riposo) si aggira intorno ai 25-30 mA ma con un relè attivato (del tipo 3A) si arriva fino a 45-50 mA di assorbimento per raggiungere anche i 100 mA con un relè da 10A. In ogni caso si consiglia di utilizzare un alimentatore da 12V in grado di erogare almeno 1A.

Per quanto riguarda la potenza delle 8 uscite, il massimo carico applicabile ad ognuna di esse non può essere superiore ai 3A (portata dei contatti di ogni singolo relè). La portata può essere aumentata sostituendo i relè da 3A con dei modelli più potenti (ad esempio, quelli da 10A).

PROGRAMMAZIONE DEI TEMPI    [ TORNA ALL'INDICE ]

La percentuale di errore del PRO TIMER è molto bassa (1 o 2 decimi di secondo ogni 13-15 ore!) e dipende soprattutto dalla qualità del quarzo XT e da quella dei due condensatori C1 e C2.

All'accensione, il Display LCD visualizza sempre il primo CANALE/RELE' ed il corrispondente tempo di attivazione.
Quando si usa il Timer per la prima volta, tutti i tempi, non essendo ancora stati programmati dall'utente, sono impostati automaticamente sul valore di default  00:01:00  (cioè tutti gli otto tempi sono programmati a 1 minuto).

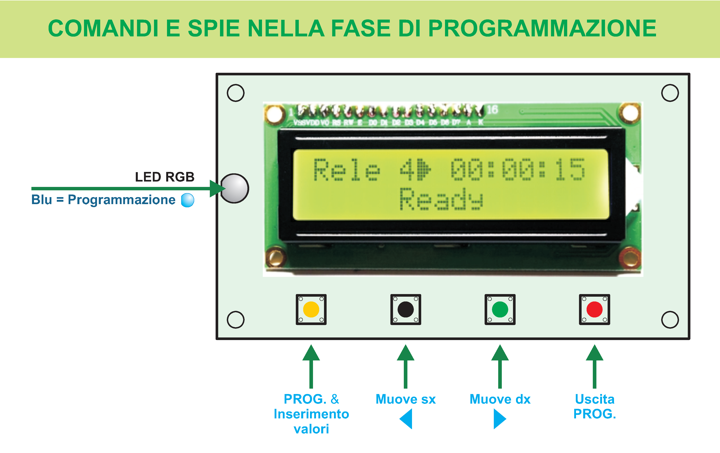

Nella seguente immagine sono illustrati i 4 pulsanti utili durante la fase di PROGRAMMZIONE del PRO TIMER.

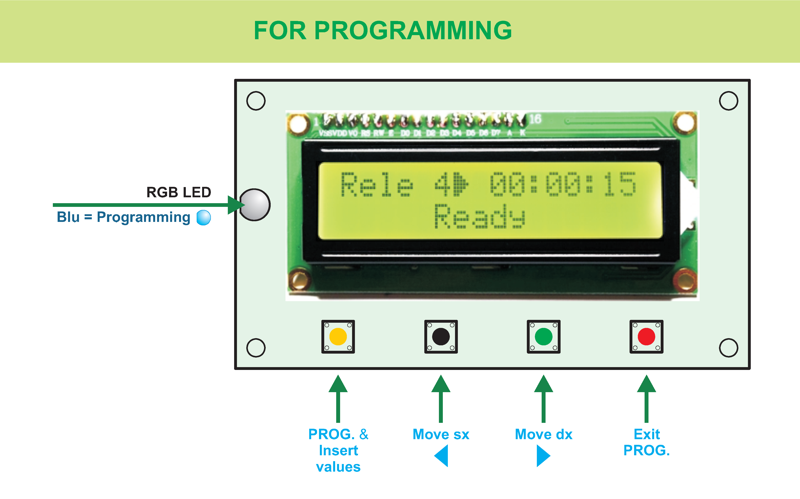

Commands and LED for using the PRO-TIMER in Programming Mode

NOTA - Il tempo da programmare è sempre quello del canale/relè correntemente visualizzato sul Display LCD. Per effettuare la programmazione di un canale/relè diverso, prima di entrare in PROGRAMMAZIONE, premere una o più volte il pulsante  SELECT  fino a selezionare il canale/relè desiderato.

  PROGRAMMAZIONE

  • Pulsante  PROG
  • NOTA - L'entrata in Programmazione è possibile SOLO quando il Timer è pronto (cioè quando il LED è spento e sul display appare la scritta 'Ready').

    Il pulsante  PROG  consente di entrare nella fase di PROGRAMMAZIONE e di inserire le cifre (da 0 a 9) nella posizione lampeggiante sul Display LCD.

    Programming   LED Programmazione Blue

    Una volta entrati nella fase di PROGRAMMAZIONE, si accende il LED BLU e le successive pressioni del pulsante  PROG  consentono di programmare SINGOLARMENTE ognuna delle sei cifre del tempo.

    NOTA - Quando in corrispondenza del cursore è visualizzata la cifra '9', la successiva pressione del pulsante  PROG  inserisce nuovamente la cifra '0' e così via.

  • Pulsanti  SELECT  e  START
  • Questi pulsanti, nella fase di PROGRAMMAZIONE, consentono di spostare il cursore del Display a sinistra oppure a destra per selezionare la posizione della singola cifra lampeggiante: una volta selezionata la posizione, con la pressione del pulsante  PROG  si inserisce il valore (come descritto nel precedente paragrafo).

  • Pulsante  STOP
  • La pressione del pulsante  STOP  consente l'uscita dalla fase di PROGRAMMAZIONE ed il ritorno alla normale schermata (" Ready "): il tipo di freccia che appare accanto alla scritta "Ready" dipende dalla modalità di funzionamento del Timer (vedi più avanti nel paragrafo OPZIONE CICLICO) come mostrato nelle due seguenti schermate:

    Ready     Schermata Ready se opzione  CYCLIC = OFF

    Ready     Schermata Ready se opzione  CYCLIC = ON

NOTA - Quando si esce dalla fase di PROGRAMMAZIONE, il tempo visualizzato sul Display è automaticamente SALVATO nella memoria del microcontrollore e potrà essere modificato solo con una nuova entrata in programmazione (i tempi e le opzioni sono memorizzati nel microcontrollore per cui rimangono in memoria anche quando si spegne il Timer).

COMANDI E USO    [ TORNA ALL'INDICE ]

Il PRO TIMER gestisce tempi da 1 secondo a 100 ore (da  00:00:01  a  99:59:59 ) con risoluzione a passi di 1 secondo.

Durante il countdown, il Timer può essere fermato momentaneamente e successivamente riavviato oppure fermato definitivamente: in quest'ultimo caso si torna nello stato di Timer Pronto (Ready) e il LED si spegne.

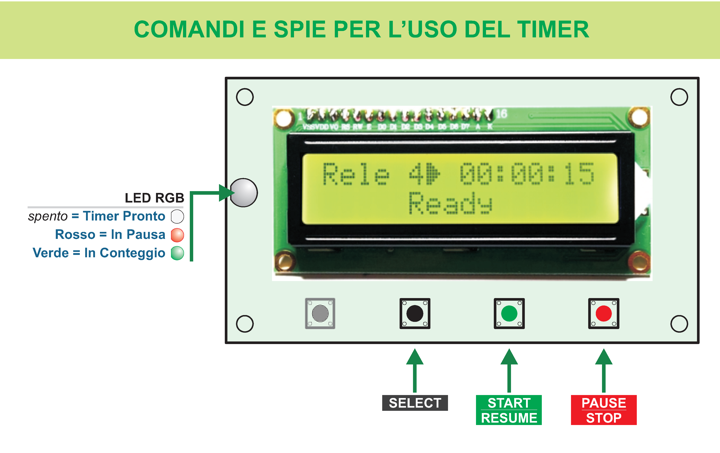

Nella seguente immagine sono illustrati i 3 pulsanti utili durante l'uso del PRO TIMER.

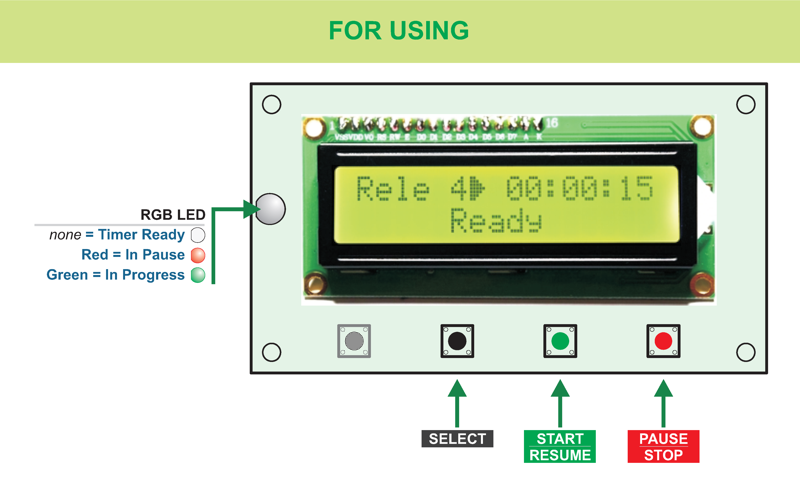

Commands and LED for using the PRO-TIMER

Per avviare il Timer Sequenziale, premere il pulsante  START . Il Timer parte SEMPRE dal primo canale/relè.

NOTA - Se è stato impostato come CICLICO, il Timer si avvia automaticamente sia all'accensione che al ripristino della tensione di rete dopo un black out.


  I 3 pulsanti di comando del TIMER (START - STOP - SELECT)

Alla prima accensione del Timer, il modulo LCD apparirà come visibile nel seguente screenshot:

Default Start

Utilizzare i seguenti pulsanti per le operazioni sul PRO TIMER.

  • Pulsante  START
  • Quando il Display LCD visualizza "Ready" e il LED è spento, premere questo pulsante per avviare la sequenza di attivazione dei relè. Una volta avviata la sequenza, il Relè del primo canale si attiva e il LED VERDE si accende. Quando il Timer è avviato, sul display LCD appare la scritta "In progress...". La sequenza di attivazione termina quando il tempo programmato per il canale/relè numero 8 arriva a 0.

    NOTA - Se uno o più tempi sono stati programmati con il valore  00:00:00 , i relativi canali sono ignorati e si passa direttamente all'attivazione dei successivi canali programmati con valore dei tempi > 0.

    Durante la sequenza, sul Display LCD appare il numero de canale correntemente attivato e il corrispondente tempo rimanente.

    In Progress   LED Conteggio Green   NOTA - Durante il countdown, il LED è VERDE.

    Se il Timer è stato impostato nella modalità "CICLICO", la schermata In Progress sul Display LCD visualizza la classica icona a freccia circolare:

    In Progress   LED Conteggio Green   NOTA - Durante il countdown, il LED è VERDE.

    Se durante il countdown si preme il pulsante  STOP , il Timer va in pausa (il LED diventa ROSSO) e il relè si disattiva: in questa situazione, per far ripartire il conteggio, premere il pulsante  START  altrimenti una seconda pressione del pulsante  STOP  disattiverà definitivamente il Timer e si tornerà nella schermata di pronto ('Ready').

    Al termine del conteggio (cioè quando tutti i canali sono stati processati), il LED si spegne e il buzzer emette 3 segnali acustici al termine dei quali sul Display LCD, oltre alla scritta "Ready", appare nuovamente il Tempo programmato relativo al primo canale.

    Finished   LED Pronto spento

    Ready   LED Pronto spento   NOTA - Quando il Timer è pronto, il LED è spento.

    NOTA - Se il Timer è stato impostato come "CICLICO", al termine della sequenza di attivazione, quest'ultima riparte nuovamente dal primo CANALE/RELE' e così via all'infinito o fino a quando non si preme il pulsante  STOP .

  • Pulsante  STOP
  • Questo pulsante, premuto durante il countdown, mette momentaneamente il Timer in pausa e disattiva il relè (il LED rosso si accende).

    In Pause   LED Pronto spento  NOTA - Se il Timer è in PAUSA, il LED è ROSSO.

    Per riavviare il conteggio (e riattivare il relè), premere il pulsante  START  altrimenti, una seconda pressione del pulsante  STOP  disattiva definitivamente il Timer e lo predispone pronto per un nuovo conteggio ('Ready' e LED spento).

    Ready   LED Pronto spento   Schermata Ready se opzione  CYCLIC = OFF

    Ready   LED Pronto spento   Schermata Ready se opzione  CYCLIC = ON

  • Pulsante  SELECT
  • Quando il Timer è pronto (Ready) e la spia LED è spenta, premere una o più volte il pulsante  SELECT  per selezionare il Canale/Relè che si desidera programmare o semplicemente per vederne il valore programmato.

    NOTA - La selezione del canale avviene in modo circolare: una volta visualizzato il canale n. 8, la successiva pressione del pulsante riparte dal canale n. 1 e così via.

  OPZIONE "CICLICO" ("Cyclic" option)

    Con l'opzione "CICLICO" attivata, il Timer ripete all'infinito la sequenza senza mai fermarsi: questo significa che una volta terminata l'intera sequenza di attivazione, quest'ultima si riavvia automaticamente dall'inizio e così via.

    Per attivare l'opzione "Ciclico" il Timer deve essere pronto ('Ready') quindi premere e mantenere premuto il pulsante SELECT per almeno 2 secondi.

    Quando sul display appare il messaggio  CYCLIC = ON  rilasciare il pulsante.

    Ready   LED Programmazione Blue

    L'attivazione della modalità ciclica è segnalata dall'icona "a freccia circolare" vicino alla scritta "Ready".

    Ready   LED Pronto spento

    Per disattivare l'opzione "Ciclico", il procedimento è lo stesso: premere e mantenere premuto il pulsante SELECT per almeno 2 secondi fino a quando sul display non appare la scritta  CYCLIC = OFF .

    Ready   LED Programmazione Blue

    La disattivazione della modalità ciclica sarà indicata dall'icona "a freccia diritta" vicino alla scritta "Ready".

    Ready   LED Pronto spento

    NOTA - L'impostazione dell'opzione "CICLICO" rimane in memoria anche quando si spegne il Timer. In questo modo, ad ogni accensione, il Timer funziona sempre con l'ultima impostazione selezionata dall'utente.

  Opzione "USCITE RELE'" ("Relay Outputs" OPTION)

    L’opzione "USCITE RELE’" imposta il comportamento dei relè durante la sequenza di attivazione:

    • GROUP RELAYs - Quando un relè si attiva, esso rimane attivato fino alla fine dell'intero ciclo dei relè
    • SINGLE RELAY - Quando un relè si attiva, esso rimane attivato SOLO per il tempo programmato

    Per impostare l’opzione "USCITE RELE’" il Timer deve essere pronto ("Ready") quindi premere e mantenere premuto il pulsante  STOP  per almeno 2 secondi.

    Quando sul display appare il messaggio desiderato ( SINGLE RELAY  oppure  GROUP RELAYs ) rilasciare il pulsante.

    Ready   LED Programmazione Blue

    Ready   LED Programmazione Blue

    NOTA - Quando è attivata l'impostazione  GROUP RELAYs , accanto al numero del canale appare il carattere " + ".

    NOTA - L'impostazione dell'opzione "USCITE RELE'" rimane in memoria anche quando si spegne il Timer. In questo modo, ad ogni accensione, il Timer funziona sempre con l'ultima impostazione selezionata dall'utente.

    NOTA - E' importante ricordare che quando si usano insieme le opzioni CYCLIC = ON e GROUP RELAYs, il primo canale rimane praticamente SEMPRE ATTIVATO.

GALLERIA IMMAGINI    [ TORNA ALL'INDICE ]

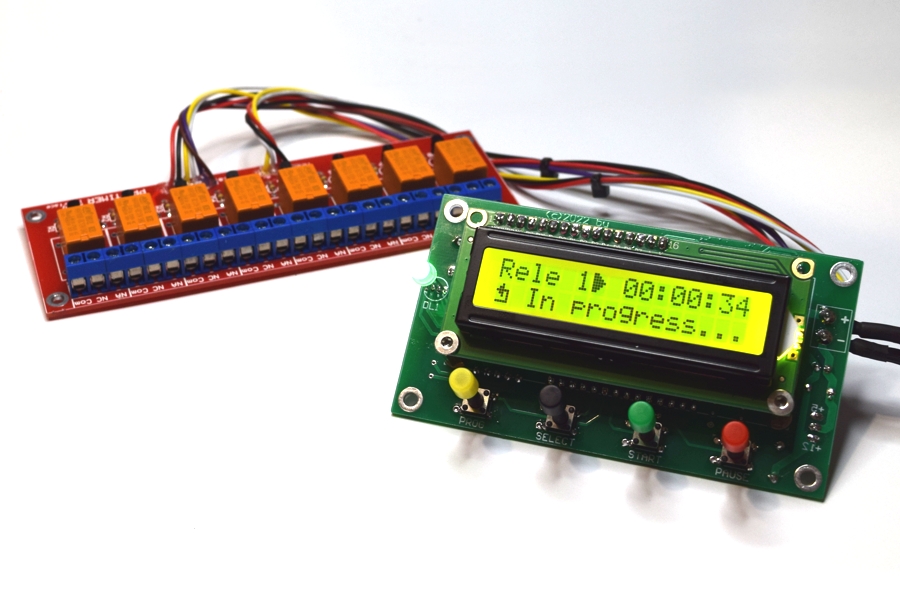

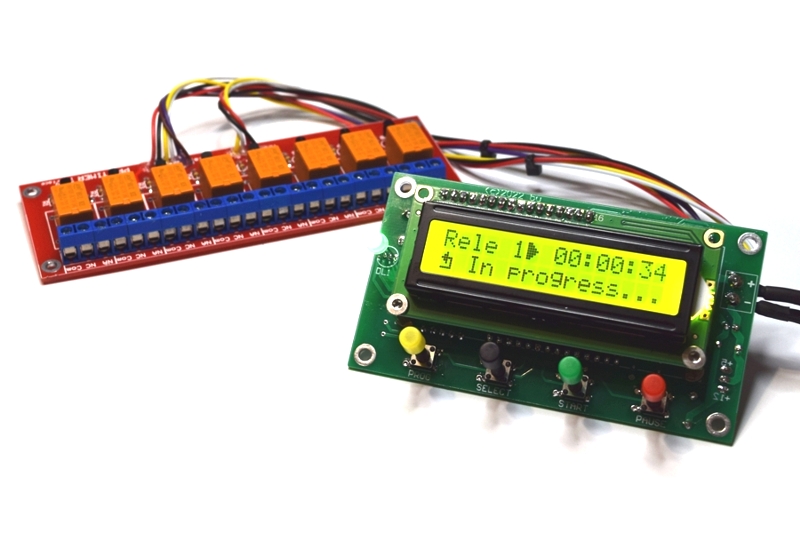

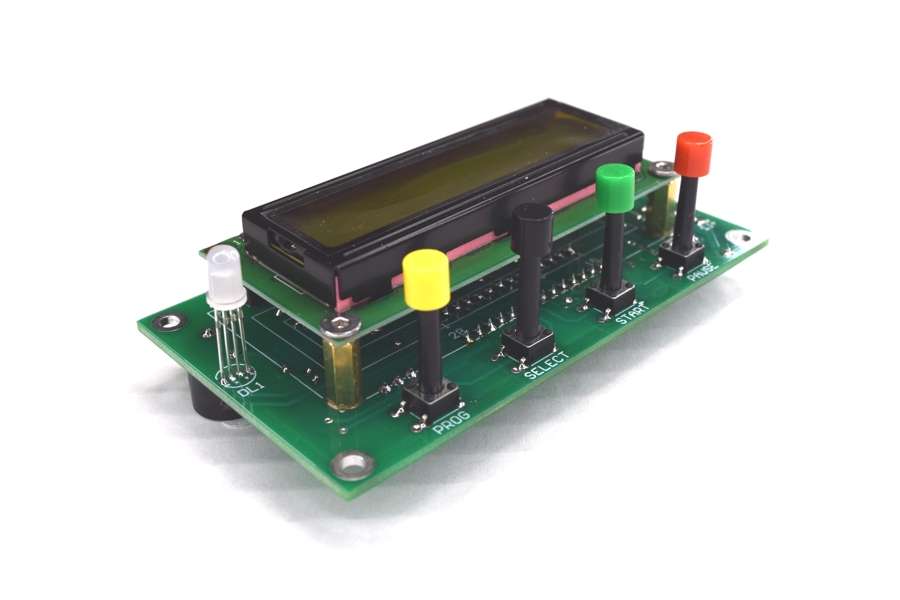

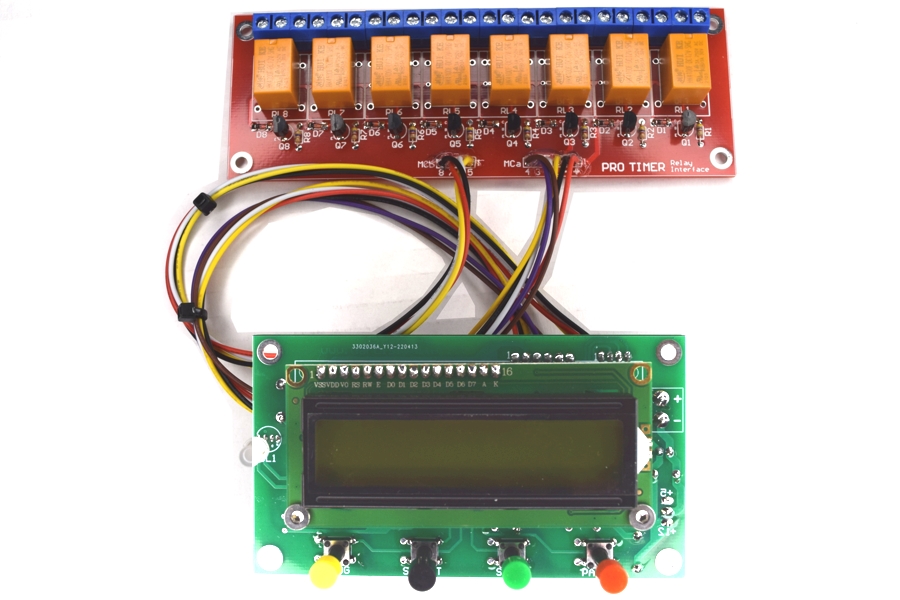

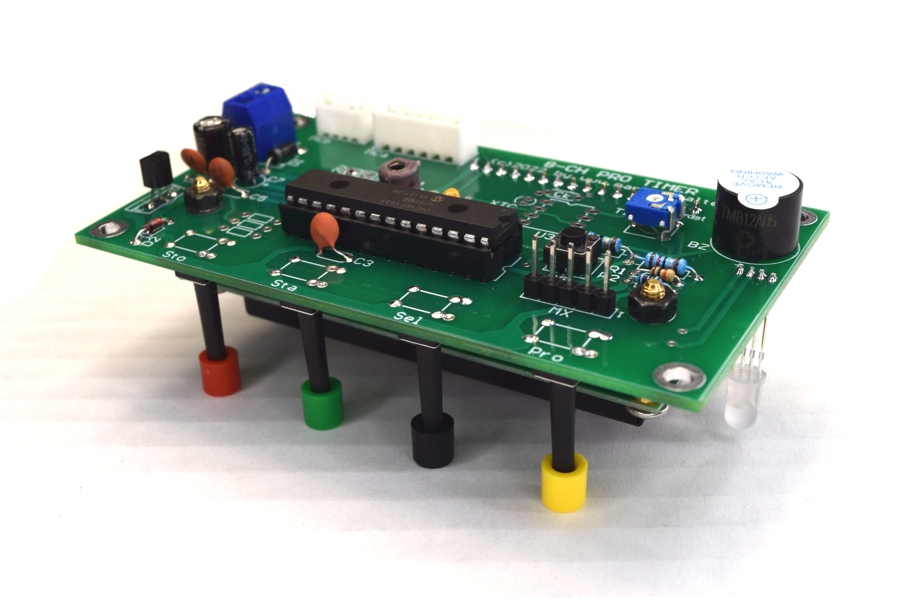

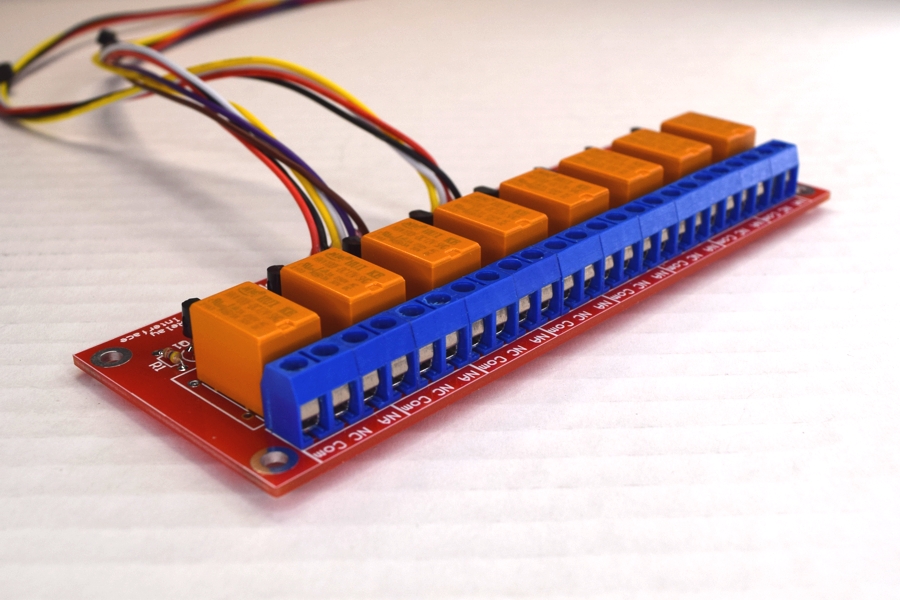

Di seguito, alcune foto della scheda completa del PRO TIMER con relè da 3A: la scheda del Timer va alimentata con un alimentatore da 12V (minimo 0,5A).

Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER


Le foto successive mostrano il PRO TIMER nella versione con relè da 10A: a differenza della precedente, questa versione del PRO-TIMER deve essere alimentata con un alimentatore da 5V (minimo 0.5A, consigliato 1A).

Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER Sequential PRO TIMER

NOTA - Quando si usano i relè di potenza (come, ad esempio, quelli da 10A) è consigliabile stagnare le piste che fanno capo alle morsettiere come visibile in questa foto.

DOWNLOAD    [ TORNA ALL'INDICE ]

Cliccando sui seguenti link è possibile scaricare il manuale d'uso del PRO TIMER Sequenziale. Per domande o suggerimenti utilizzare la sezione COMMENTI.

Download

Scarica il Manuale d'Uso del PRO TIMER Sequenziale (ITALIANO) (3,6 MB)

Download the Sequential PRO TIMER Owner's Manual (ENGLISH) (3,6 MB)
