STC - SUPER TIMER con PIC16F886 SO-28

(Programmable Super Timer, based on PIC16F886 SO-28 Microcontroller)


Timer per Bromografo e Camera oscura

CARATTERISTICHE    [ TORNA ALL'INDICE ]

Questo Super Timer Programmabile gestisce tempi da 1 secondo a 100 minuti (visualizzazione nel formato MM:SS) e i valori da programmare sono a passi di 1 secondo.
Una volta accesso, il Timer visualizza l’ultimo valore programmato dall’utente: premendo il pulsante START, il relè si attiva e inizia il conteggio alla rovescia (count-down). A fine conteggio, sul display appare il valore "00:00", il relè si disattiva e il buzzer emette 5 segnali acustici.
Se c'è un black out, il Timer si spegne completamente e il relè si disattiva: al ripristino della corrente elettrica, il Timer visualizza l’ultimo valore programmato dall’utente pronto per essere nuovamente avviato dall'utente.

Elenco delle caratteristiche del Super Timer Programmabile:

  • Tensione di alimentazione: 12Vcc.

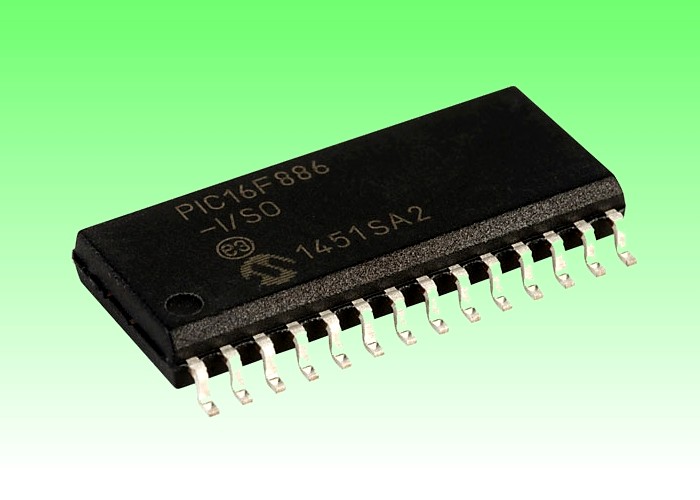

  • Gestione a Microcontrollore.

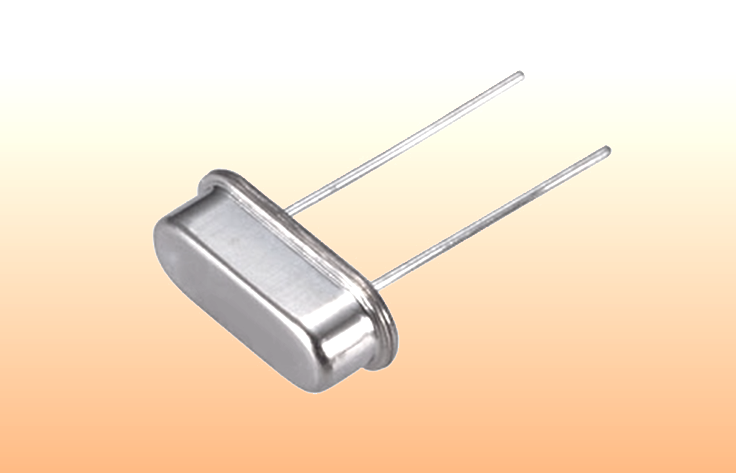

  • Precisione al Quarzo.
  • Conteggio tipo 'Count-Down' (conto alla rovescia).
  • Facile da utilizzare.
  • 3 pulsanti di comando:  START    STOP  e  SET
  • Tempo Programmabile da 1sec. a 99min. 59sec.
  • Memorizzazione e richiamo automatico all’accensione dei valori programmati dall'utente.
  • Buzzer on-board per segnalazione acustica di fine conteggio e scansione audio dei secondi.
  • LED rosso - Visualizza lo stato del RELE' (LOAD ON).
  • LED verde - Visualizza lo stato di PRONTO (READY).
  • Uscita relè - 250Vac / 16A.
  • Morsettiera on-board da 3 vie a vite: NC, Com, NO.

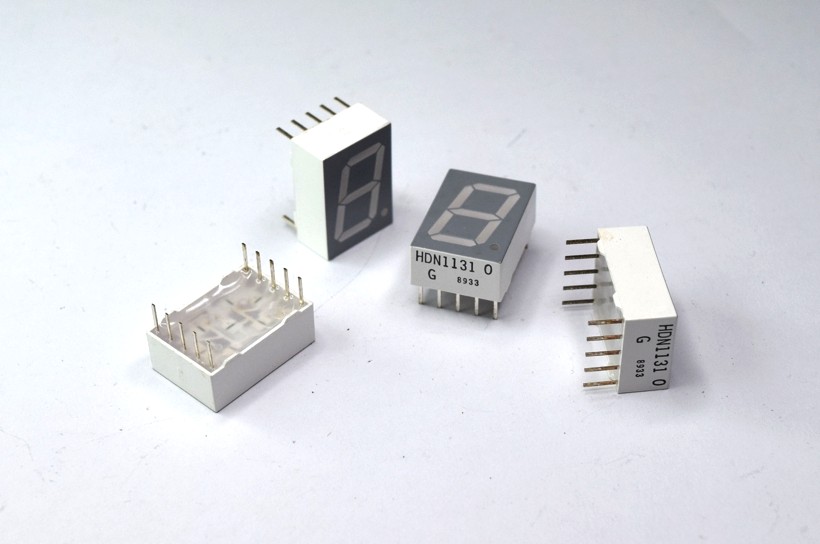

  • Visualizzazione su 4 x Display a 7-segmenti (0,59" - 13 mm.).

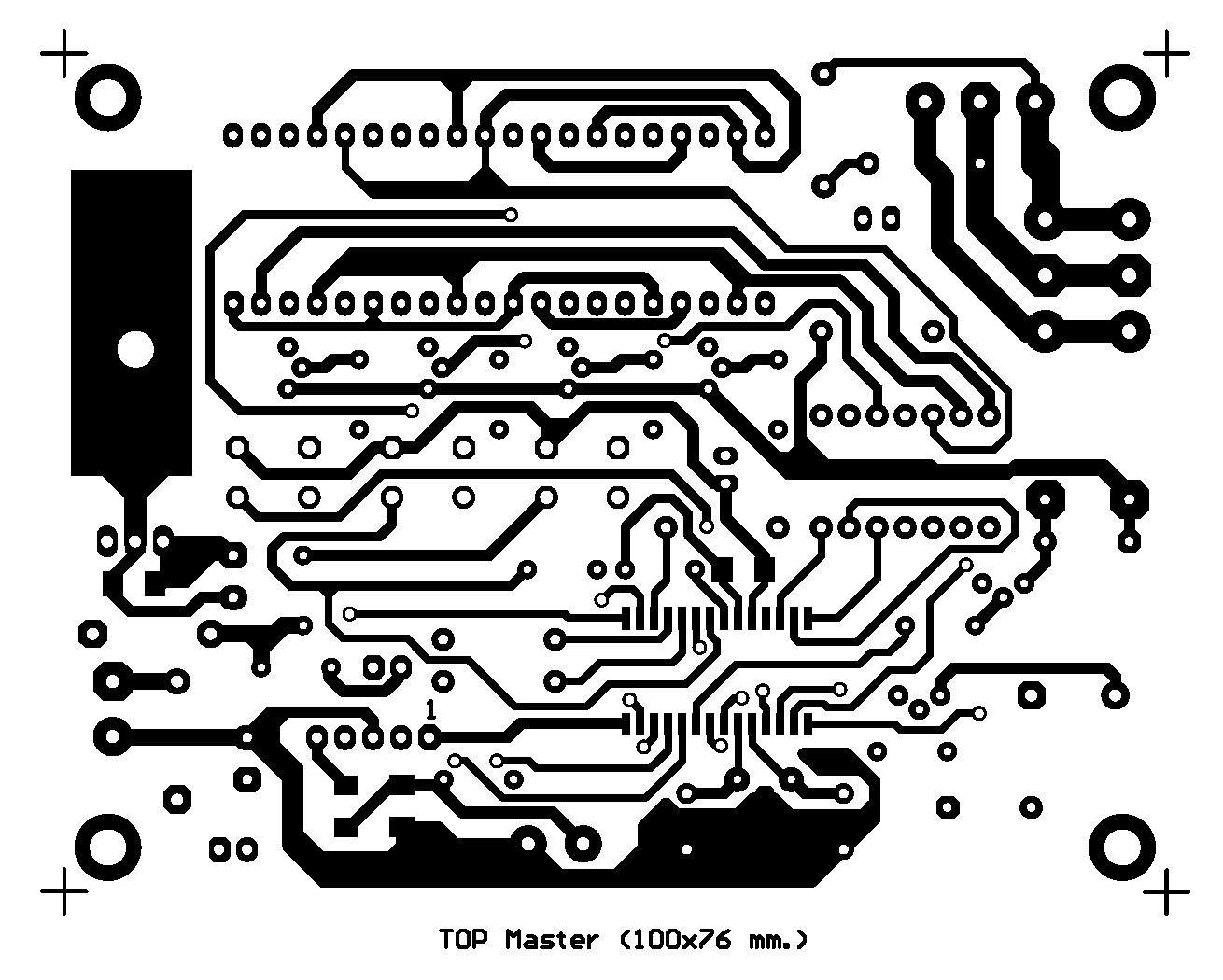

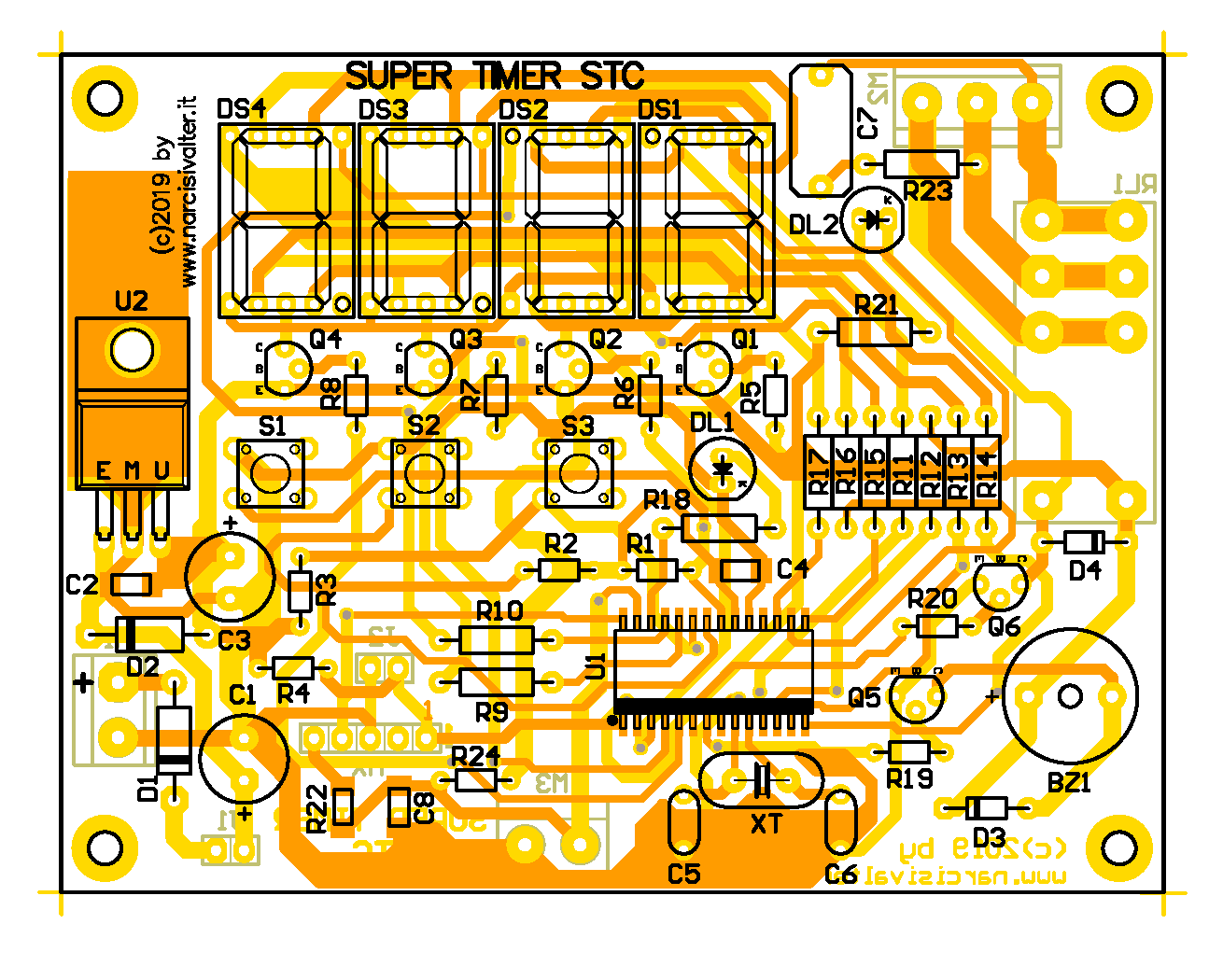

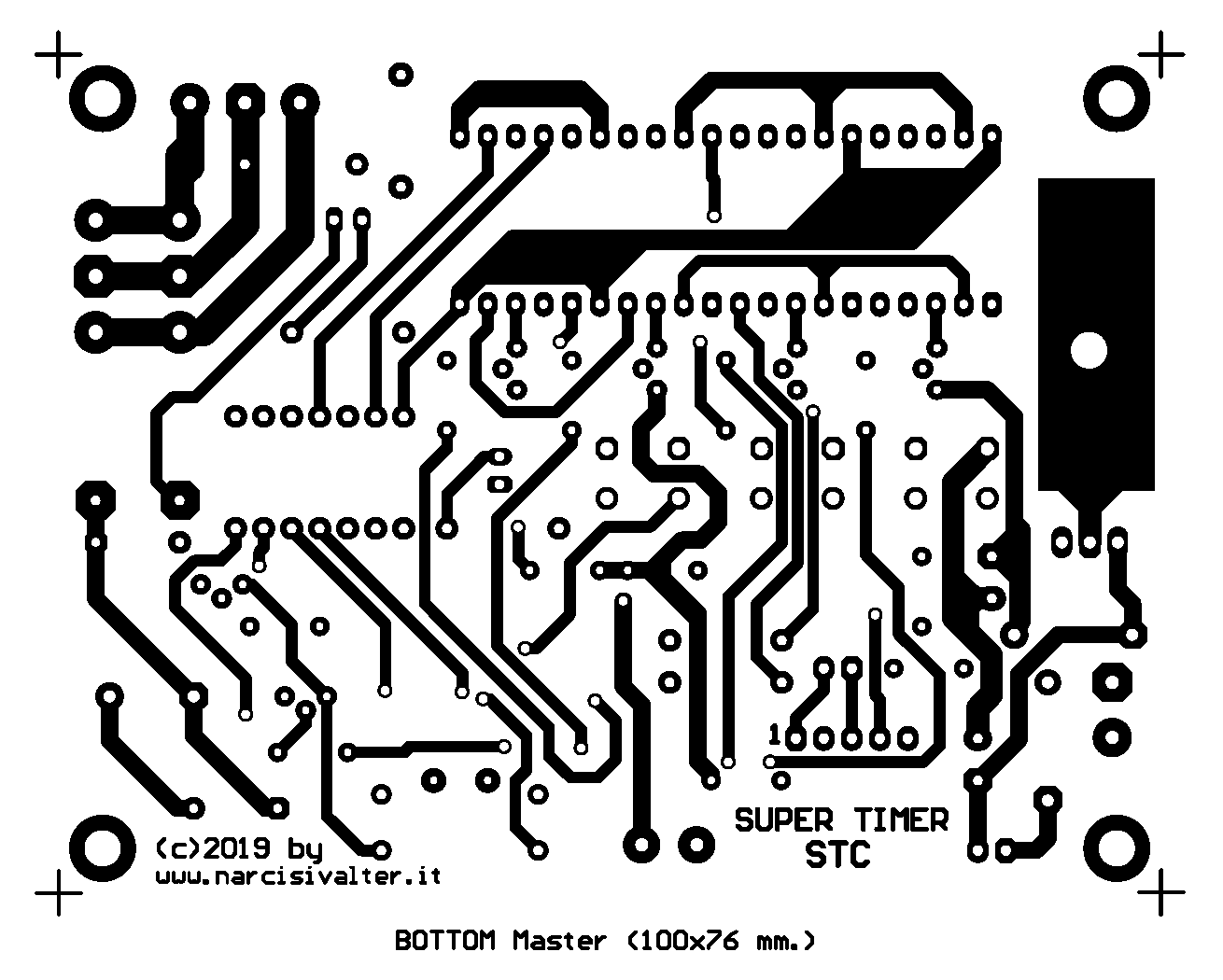

  • PCB professionale serigrafato (doppia faccia).
  • Può essere usato come normale Timer multiuso, per bromografi, in camera oscura, ecc.
  • Dimensioni scheda: 100 x 76 mm.

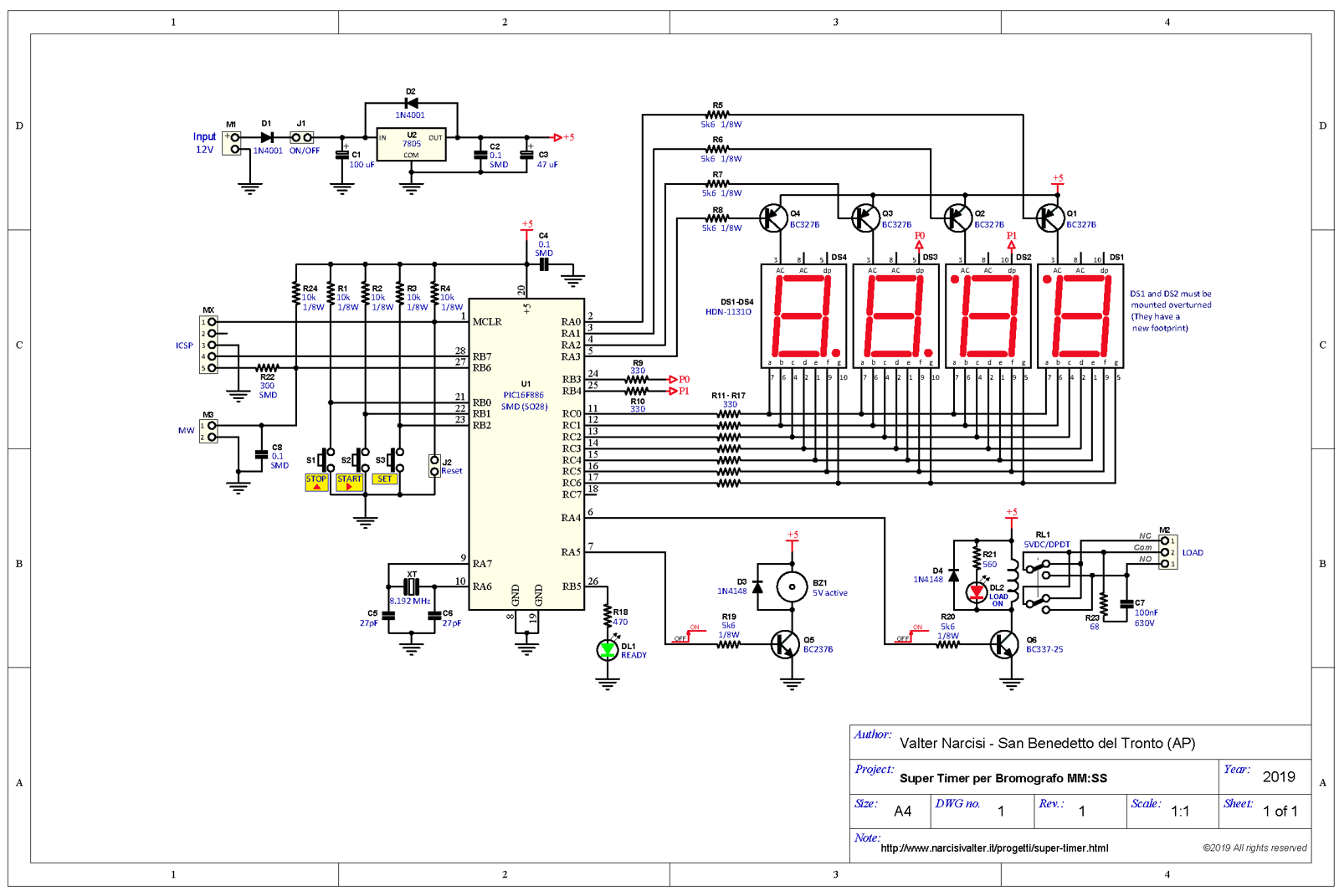

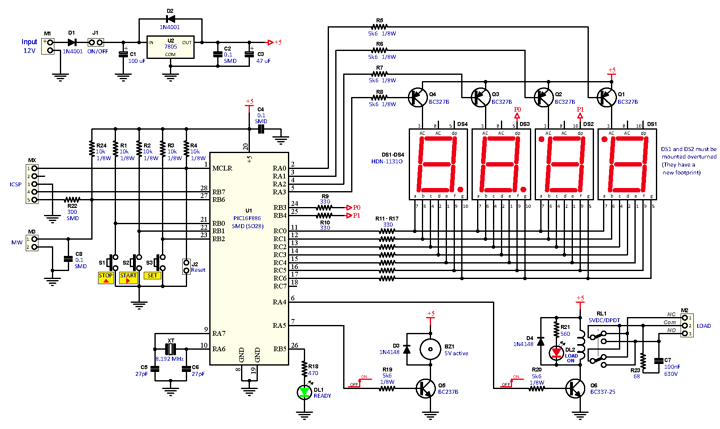

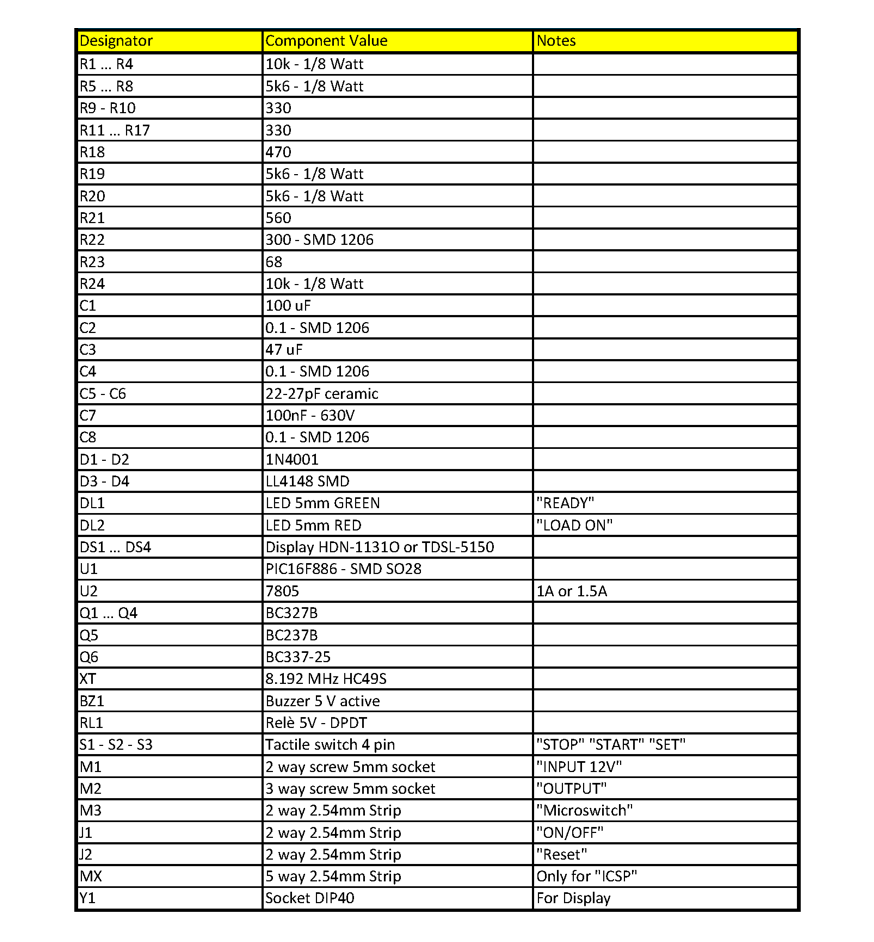

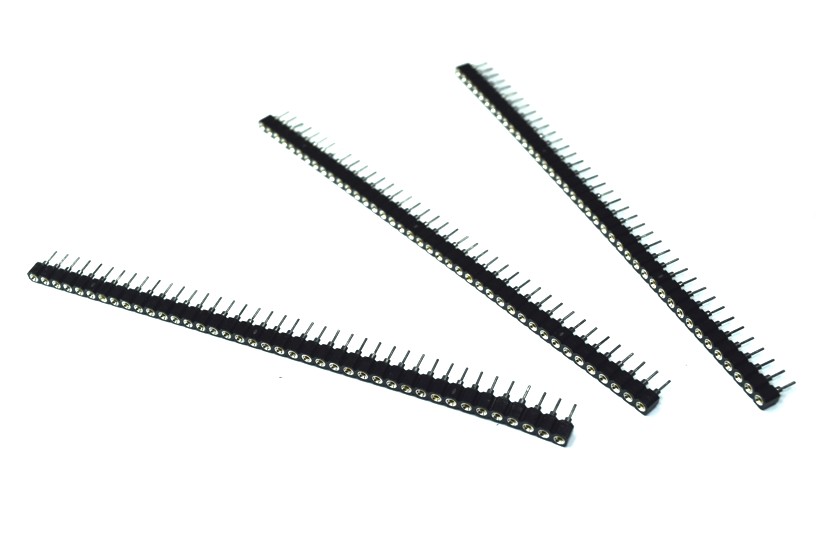

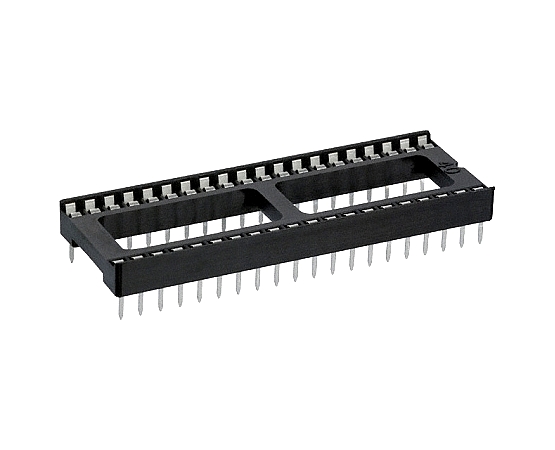

INSTALLAZIONE e COLLEGAMENTI    [ TORNA ALL'INDICE ]

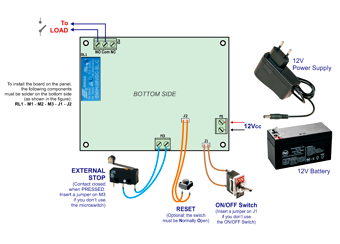

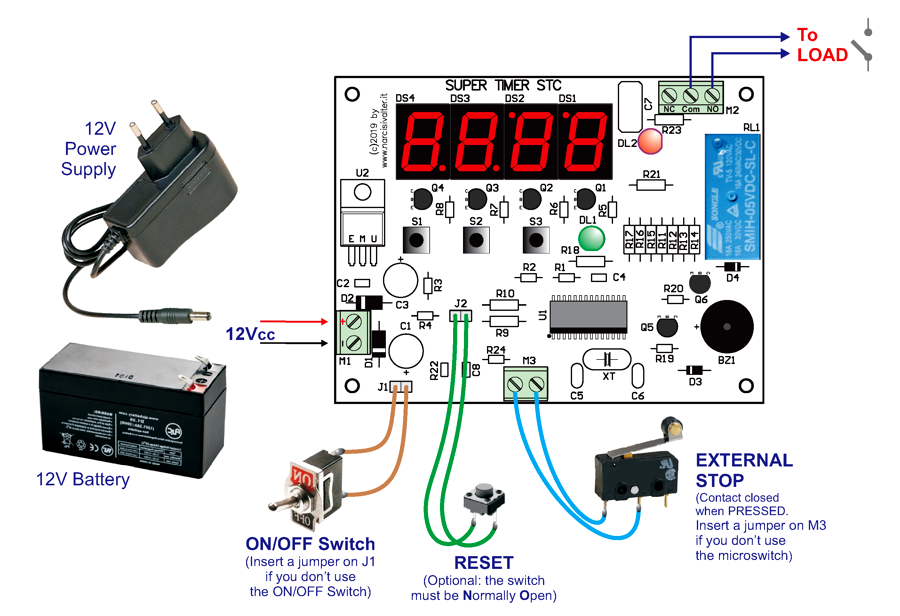

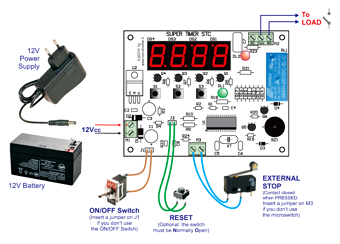

Nell'immagine seguente è riportato un tipico schema di collegamento del Super Timer.

Wiring diagram of Digital Timer

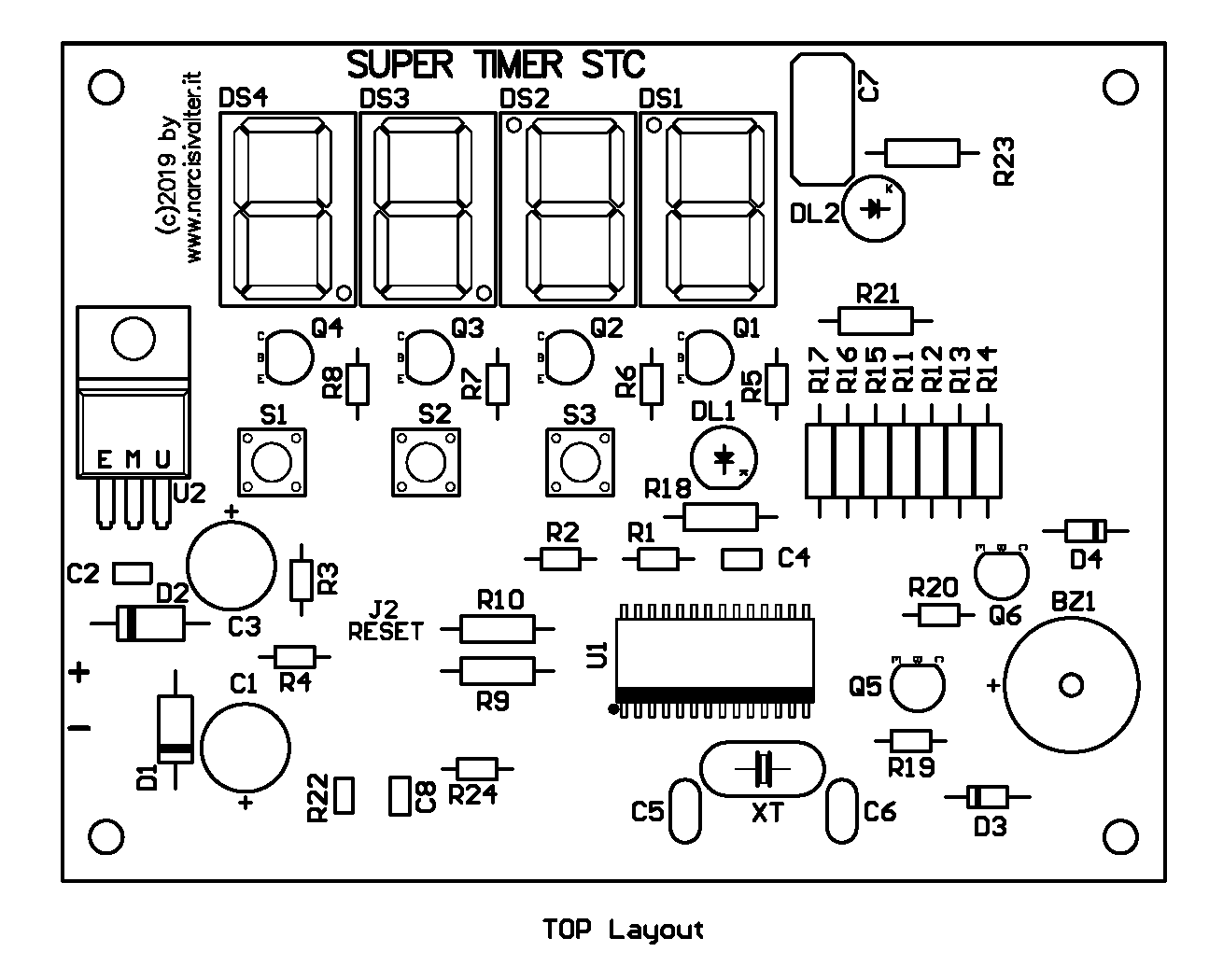

Da notare che per l'installazione della scheda a muro oppure sul fondo di un eventuale contenitore (con un pannellino preferibilmente trasparente), tutti i componenti devono essere montati sullo stesso lato (Components side).

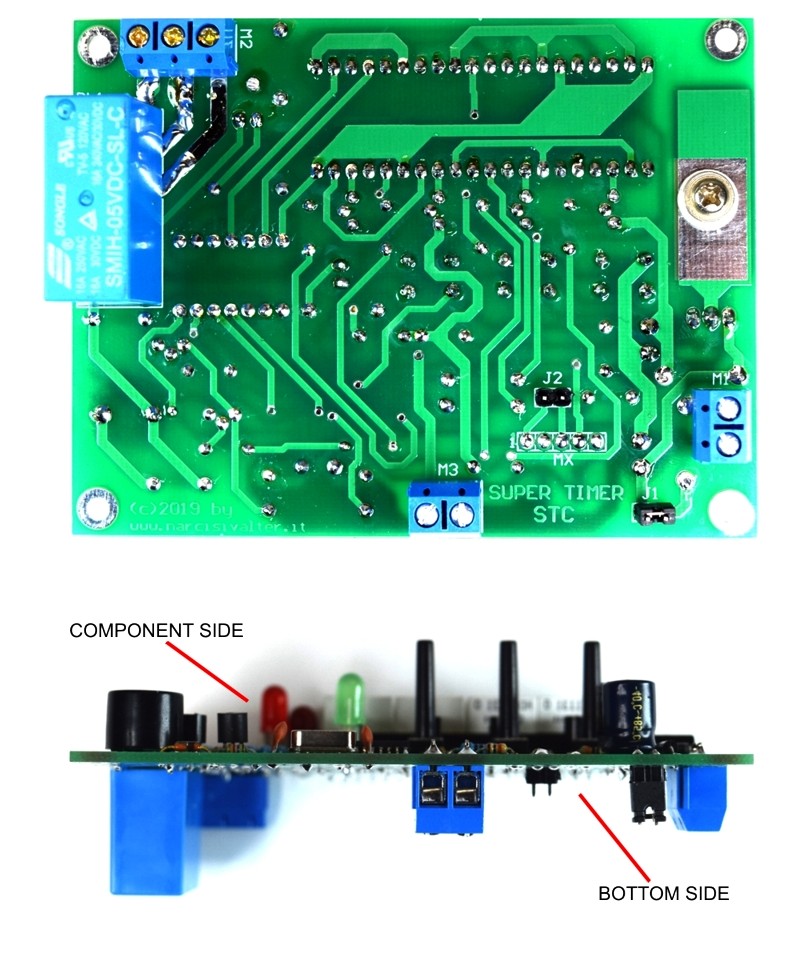

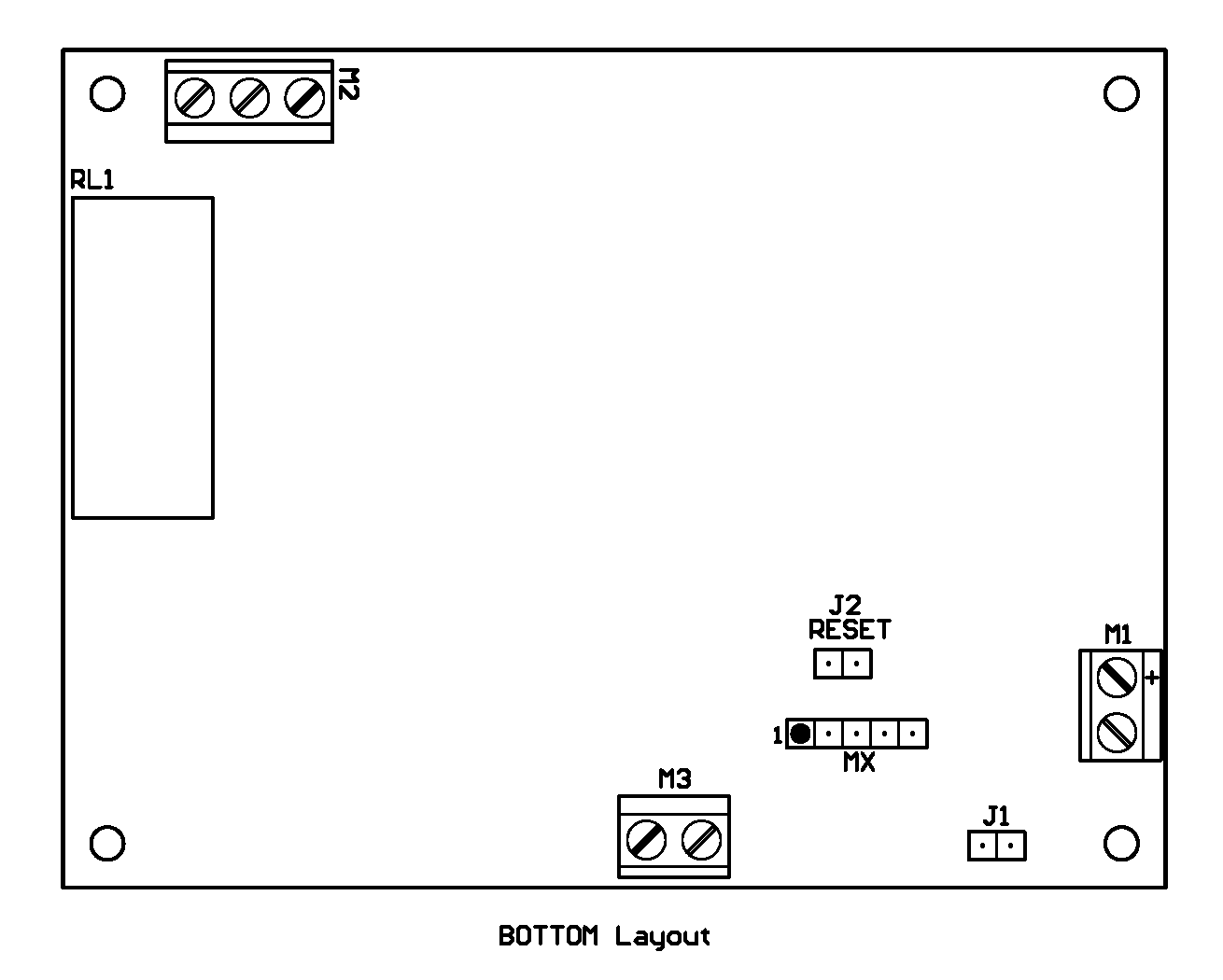

Se si preferisce installare la scheda direttamente su un pannello, è necessario saldare il relè RL1, le morsettiere M1-M2-M3 e i connettori J1 e J2 sul lato opposto della scheda (Bottom side), come visibile nella seguente immagine.

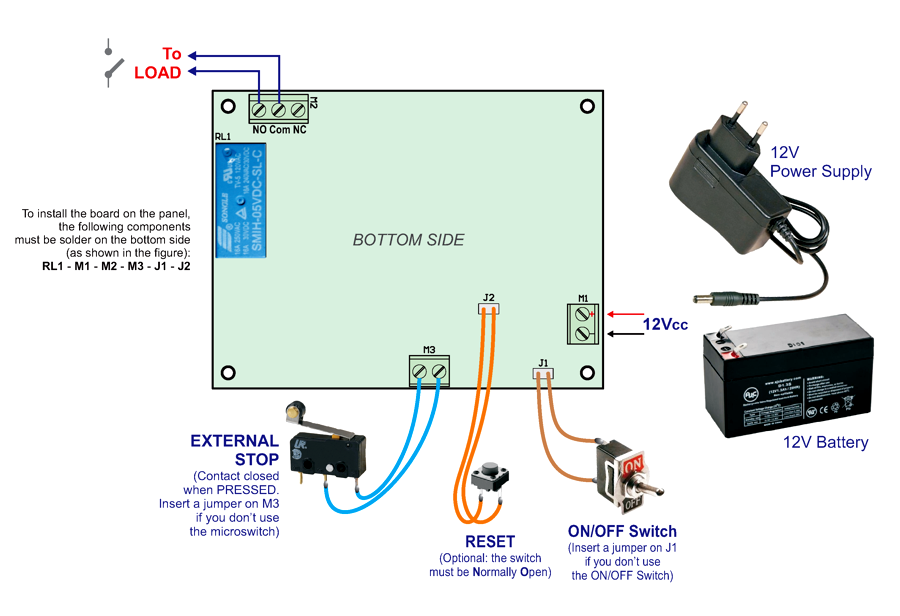

Wiring diagram of Digital Timer

Il Timer va alimentata a 12Vcc (prelevabili da un piccolo alimentatore da 1A oppure da una batteria). L'assorbimento medio del circuito si aggira sui 50-60 mA ma con il relè attivato si arriva fino a 140-150 mA di assorbimento totale.

Il pulsante di RESET (Normalmente Aperto) non è indispensabile giacché è sufficente mettere in corto per un attimo i pin del connettore J2 per inviare un reset al microcontrollore.

I contatti del microswitch (EXTERNAL STOP) devono risultare chiusi quando la levetta è abbassata: se non si applica il microswitch, è necessario cortocircuitare il morsetto M3 con un ponticello a filo.

Per quanto riguarda la potenza, consiglio di NON APPLICARE MAI un carico maggiore di 1500 Watt per non sovraccaricare troppo i contatti del relè (specie se si usano carichi di tipo induttivo). I contatti del relè, infatti, possono attivare tranquillamente carichi con potenze fino a 1200-1500 Watt ma per carichi superiori consiglio di sfruttare il relè sulla scheda per pilotarne un altro esterno di maggiore potenza: in questo caso è preferibile utilizzare un relè esterno con bobina a 12V così da poterlo alimentare direttamente con la stessa tensione di alimentazione della scheda, come visibile nell'immagine seguente.

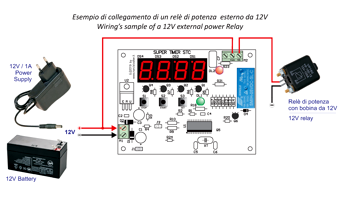

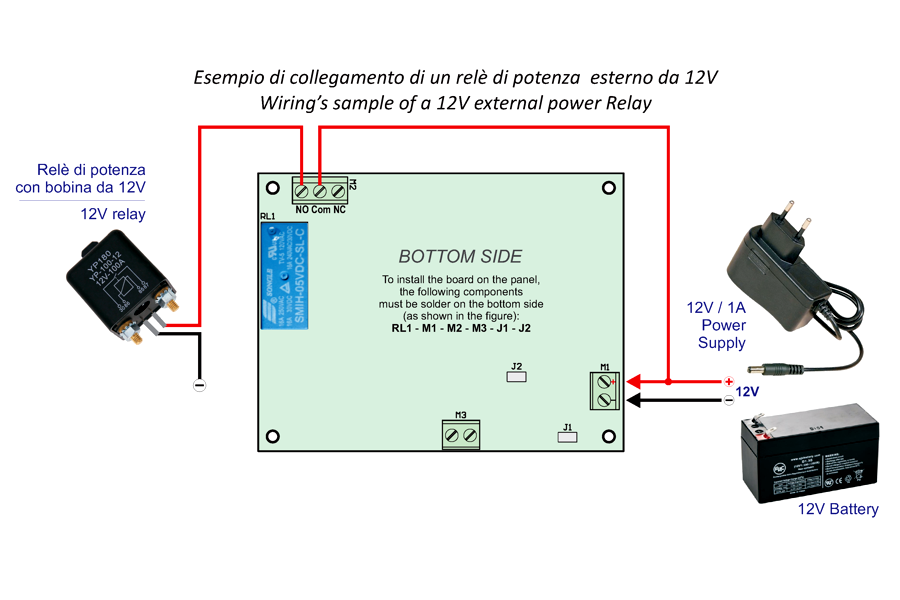

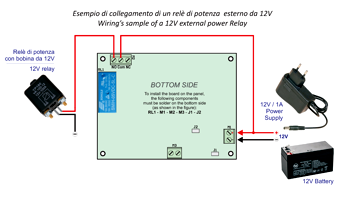

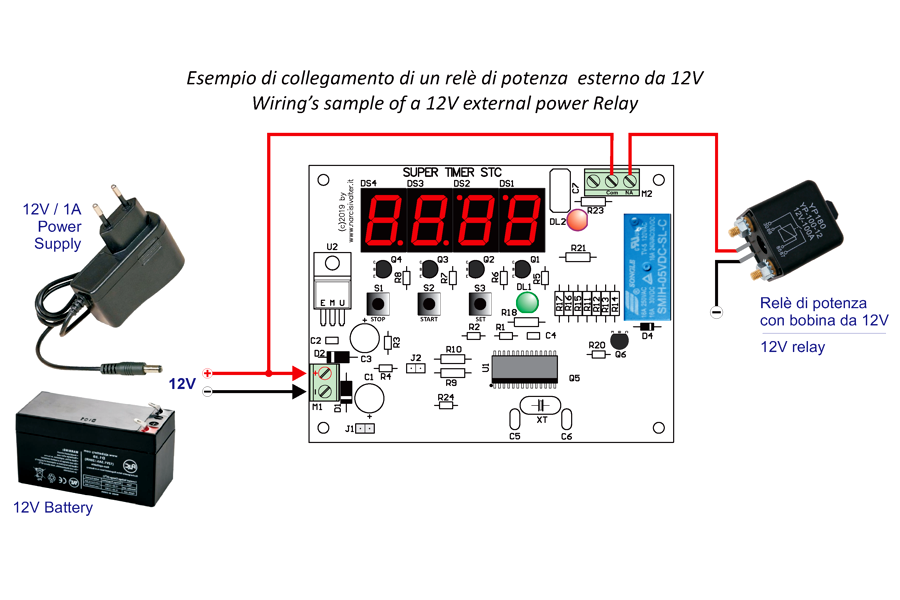

Esempio di collegamento di un relè di potenza esterno (con bobina a 12V)

Per la precisione, i miei test sono stati effettuati su una stufetta da 2800 W senza problemi ma, come già detto, è preferibile non applicare mai carichi con potenza superiore ai 1500-1600 Watt per evitare che il relè funzioni borderline !

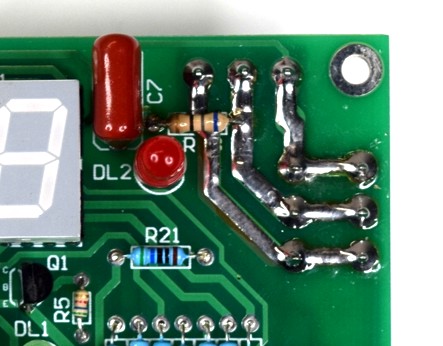

Per concludere, consiglio di stagnare le tre piste che collegano i contatti del relè alla morsettiera M2 così da aumentarne il loro spessore e renderle più performanti.

COMANDI E USO    [ TORNA ALL'INDICE ]

Come già accennato, questo Timer gestisce tempi da 1 secondo a 100 minuti (visualizzazione in formato MM:SS) e i valori da programmare sono a passi di 1 SECONDO.

Una volta accesso, il Timer visualizza l'ultimo valore programmato dall'utente ed è pronto per essere avviato premendo il pulsante  START . In alternativa, premendo il pulsante  SET   si entra nella fase di PROGRAMMZIONE.

Se c'è un black out, il Timer si spegne completamente (e il relè si disattiva): al ripristino della corrente elettrica, il Timer si riposiziona nuovamente sull'ultimo valore programmato dall'utente, pronto per essere avviato.



  IL valorE di Default alla prima accensione

All'accensione, il display visualizza sempre l'ultimo valore programmato dall'utente: se non è mai stato utilizzato, dopo l'accensione il Timer si imposta automaticamente sul valore  02:00  (2 minuti di attivazione relè).



  I pulsanti di comando

  •  START / RESTART
  • Pulsante per l'avvio del Timer. Il Timer può essere avviato solo se il LED verde è acceso (Ready). Alla pressione del pulsante START, il Timer attiva il relè e avvia il conto alla rovescia partendo da quello programmato dall'utente. Durante il conto alla rovescia, il LED rosso è acceso ad indicare che il relè è regolarmente attivato.

  •  STOP / RESET
  • Questo pulsante, premuto una volta, ferma momentaneamente il Timer e disattiva il relè. Per far ripartire il Timer (e riattivare il relè), premere il pulsante START altrimenti, una seconda pressione del pulsante STOP resetta definitivamente il Timer portandolo in posizione di standby e pronto per essere nuovamente avviato (LED verde acceso).

  •  SET
  • Premere questo pulsante per entrare nella fase di PROGRAMMAZIONE del Timer. Alla seconda pressione del pulsante SET, si esce dalla fase di PROGRAMMAZIONE.

    N.B. - L'entrata in PROGRAMMAZIONE è possibile SOLO quando il Timer è pronto (LED VERDE acceso). Se il Timer non dovesse entrare in PROGRAMMAZIONE, controllare che non sia in pausa oppure verificare che il LED VERDE sia acceso: eventualmente, premere il pulsante STOP per resettare il Timer (in questo caso, il LED VERDE si accende).
    Durante una PAUSA (ovvero dopo aver premuto una volta il pulsante STOP), sul display è acceso il PUNTINO ROSSO BASSO.
    Durante la programmazione del Tempo, il display segnala la posizione delle 4 cifre con l'accensione del segmento basso, ognuno in corrispondenza di una cifra del display.

  •  Selezione del DISPLAY e dei VALORI da PROGRAMMARE (solo in PROGRAMMAZIONE)
  • I pulsanti START e STOP hanno una doppia funzione: quando si entra nella fase di PROGRAMMAZIONE, questi pulsanti consentono di scegliere il singolo display e i valori da programmare secondo quanto descritto di seguito:

    • Pulsante (START): ad ogni pressione, si accende un display per volta, da sinistra verso destra. Il display acceso è quello in cui si inserirà la cifra da programmare. Dopo il quarto display, un'ulteriore pressione del pulsante fa ripartire la sequenza dal primo display e così via.
    • Pulsante (STOP): ad ogni pressione, si inserisce sul display acceso un valore da 0 a 9: premendo ulteriormente il pulsante, si riparte dalla cifra 0 e così via.

  I Puntini luminosi sul Display

Durante il funzionamento del Timer, sul display possono accendersi uno o entrambi i PUNTINI ROSSI: inoltre, l’accensione dei LED verde e rosso indicano diverse situazioni. Nell’elenco seguente è riportata una breve descrizione di tutte le situazioni possibili.

  •   PUNTINI ACCESI FISSI (Timer Ready)
  • Indicano che il Timer è pronto per essere avviato con la pressione del pulsante START oppure per essere programmato premendo il pulsante SET.
    Il LED VERDE acceso indica che il Timer è pronto per entrambe le operazioni (Ready)
    Programming Time



  •   PUNTINI ACCESI LAMPEGGIANTI (Countdown in progress)
  • Indicano che il Timer è in funzione e il lampeggio dei puntini scandisce i secondi. Durante il conto alla rovescia è possibile mettere in PAUSA il Timer (e quindi disattivare il relè) premendo il pulsante STOP.
    Programming Time



  •  PUNTINO BASSO ACCESO (Pause Timer)
  • Il puntino basso si accende quando si preme il pulsante STOP per mettere in pausa il Timer. In questa situazione, premendo il pulsante START il Timer si riavvia dal punto in cui era stato interrotto mentre premendo una seconda volta il pulsante STOP il conteggio si resetta, il LED VERDE si accende ed il Timer è pronto per essere nuovamente avviato.
    Programming Time



  •   PUNTINO ALTO ACCESO (Open Panel)
  • Il puntino alto si accende quando si apre lo sportello del bromografo. Per gestire l’apertura è necessario collegare un microswitch sulla morsettiera M3 (MW): il microswitch deve avere i contatti Normalmente Chiusi (Normally Closed) quando è premuto ovvero quando lo sportello del bromografo è correttamente chiuso. In altre parole, i contatti sulla morsettiera M3 devono essere chiusi affinché il Timer possa funzionare. Tutte le volte che lo sportello del bromografo viene aperto, il LED VERDE si spegne ad indicare che il Timer non è pronto. Se non si desidera gestire l’apertura dello sportello, è necessario mettere in corto i pin della morsettiera M3 con un ponticello a filo.
    Programming Time



  •   SEGMENTI BASSI ACCESI (Programming)
  • Con la pressione del pulsante SET, si entra nella fase di PROGRAMMAZIONE e il display appare come visibile nella figura a destra.
    Premere il pulsante (START) per cambiare la posizione oppure premere il pulsante (STOP) per inserire un valore da 0 a 9 sul display selezionato.
    Premendo di nuovo il pulsante SET, si esce dalla fase di PROGRAMMAZIONE e si torna nello stato di Timer pronto (Ready).
    NOTA - Non è possibile entrare in programmazione se i contatti della morsettiera M3 sono aperti.
    Programming Time

  I LED DEL TIMER

Sul Timer ci sono DUE spie LED:

  •  LED VERDE (DL1 - READY)  - La spia VERDE accesa indica che il Timer è pronto per essere avviato oppure per entrare nella fase di PROGRAMMAZIONE.
  • LED ROSSO (DL2 - LOAD ON) - La spia ROSSA si accende SOLO quando il relè è attivato.

  ATTIVAZIONE DELLA SCANSIONE AUDIO DEI SECONDI

Quando si attiva la scansione audio dei secondi, il buzzer emette un breve segnale acustico (il classico “toc”) ad ogni secondo. Per attivare la scansione audio, tenere premuto il pulsante STOP e contemporaneamente premere anche il pulsante SET, quindi rilasciare entrambi. Ogni volta che si esegue questa procedura, sul primo display a destra appare per qualche istante la cifra "0" oppure "1" in base alla modalità scelta come illustrato nelle successive figure (per default, la scansione audio dei secondi è impostata su "0").

  •   SCANSIONE AUDIO DEI SECONDI ATTIVA
  • Quando al rilascio dei pulsanti il display segnala  1 , la scansione audio è ATTIVA
    Programming Time



  •   SCANSIONE AUDIO DEI SECONDI NON ATTIVA
  • Quando al rilascio dei pulsanti il display segnala  0 , la scansione audio NON E' ATTIVA
    Programming Time

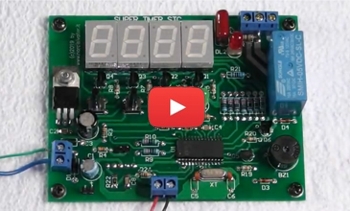

GALLERIA IMMAGINI    [ TORNA ALL'INDICE ]

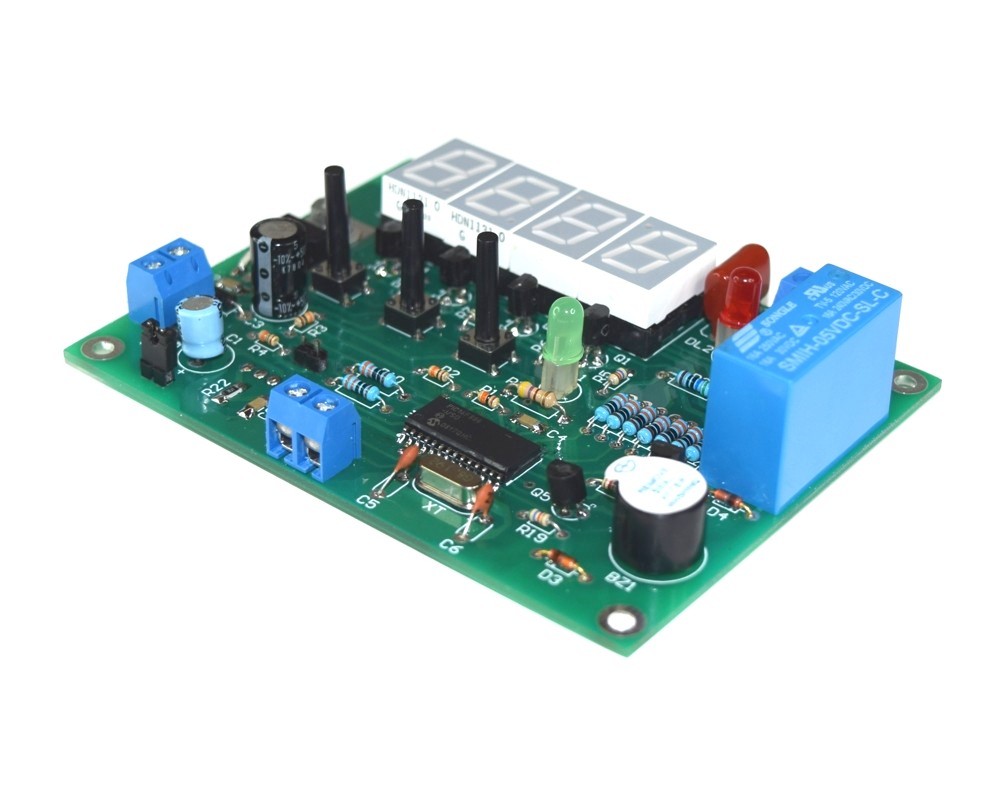

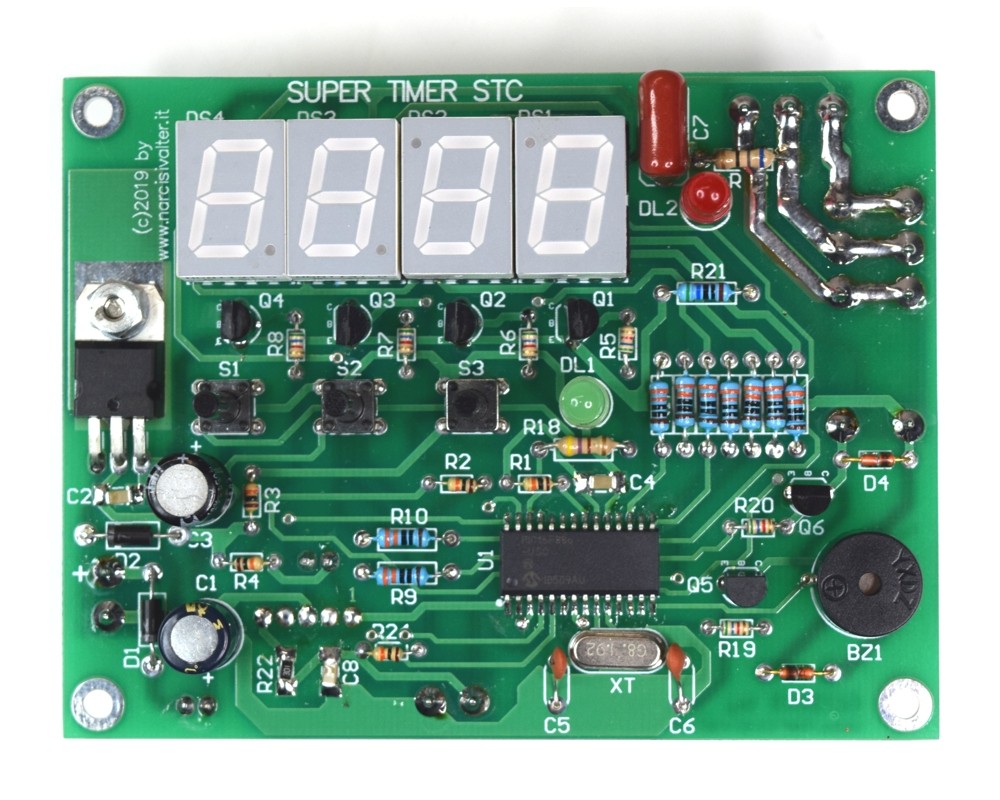

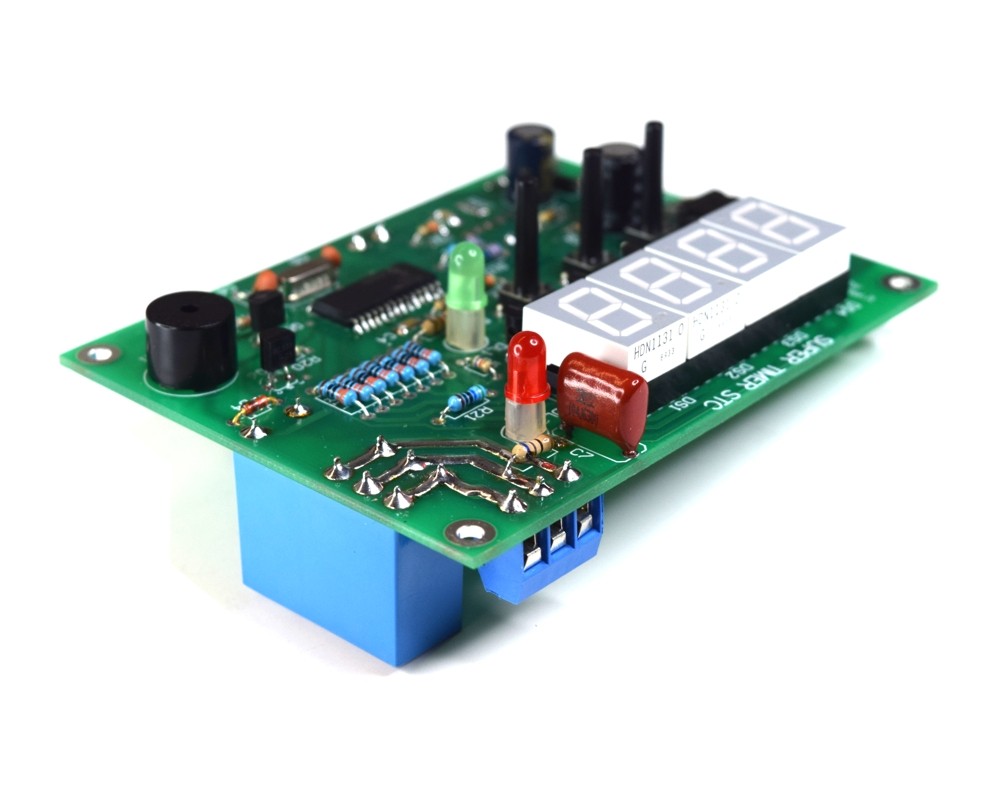

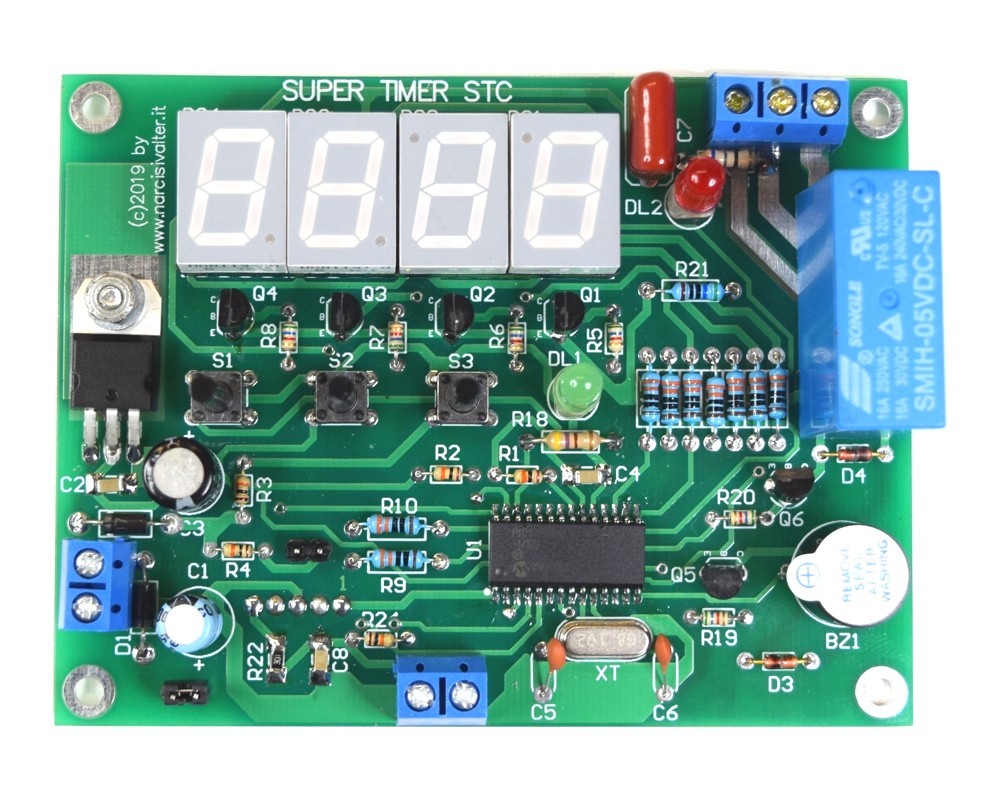

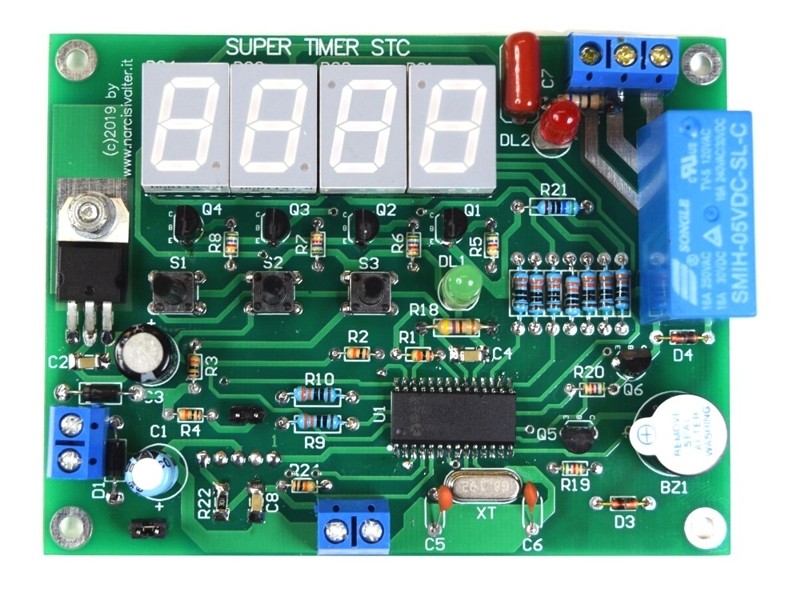

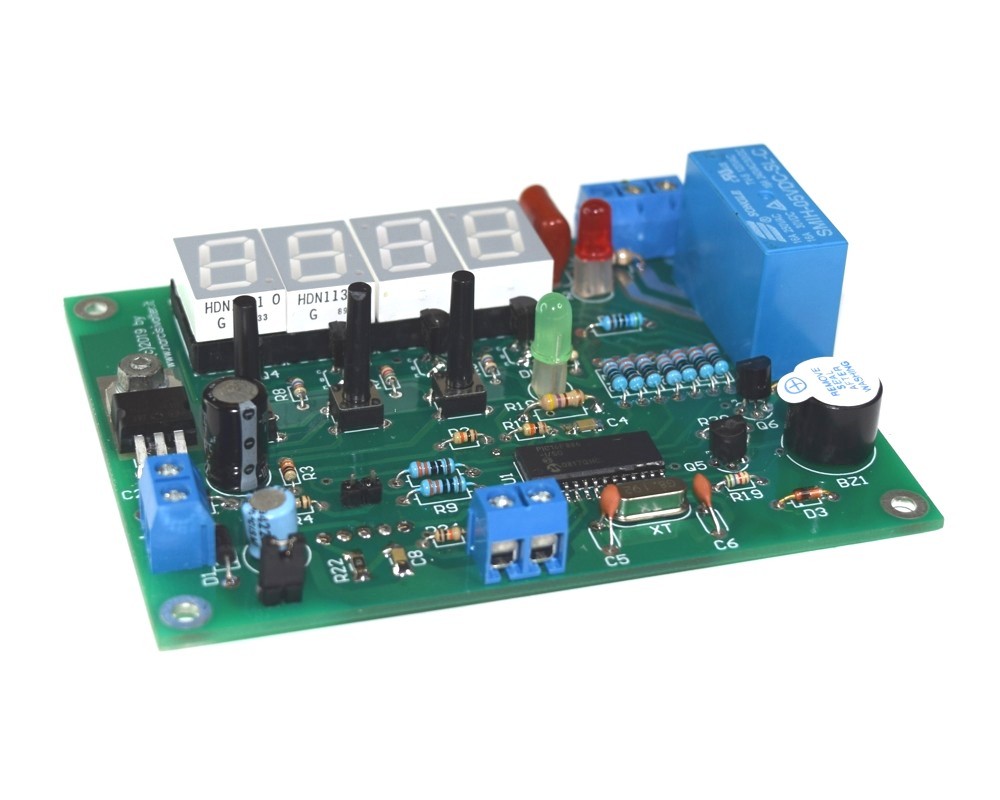

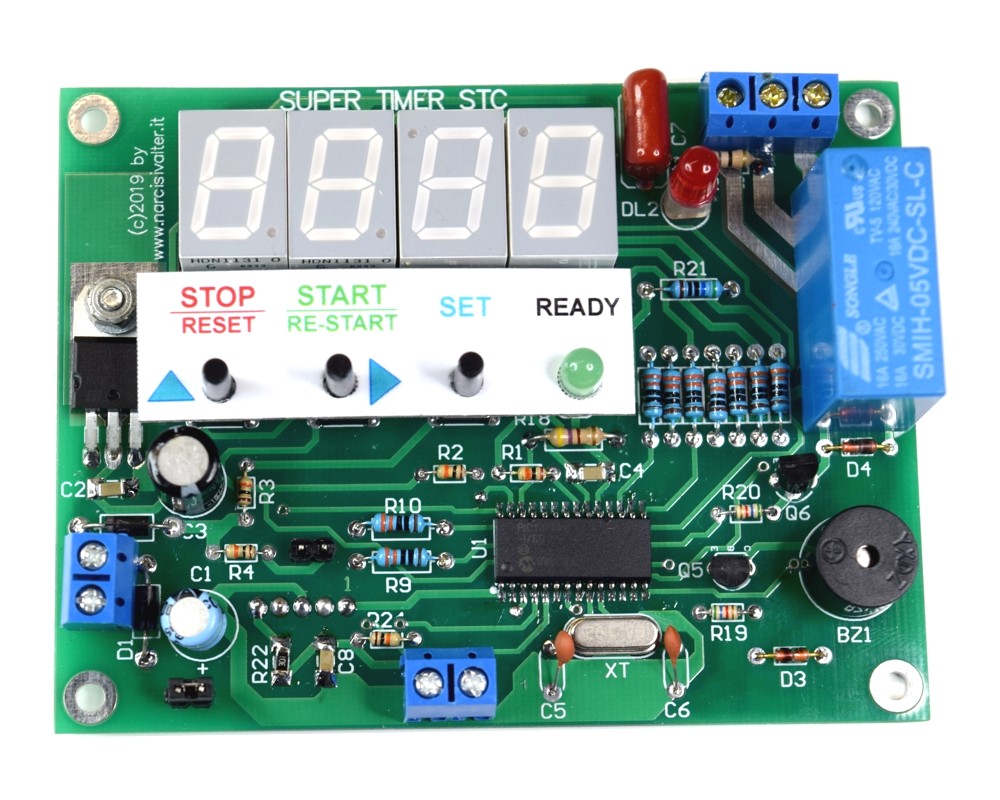

Le foto seguenti mostrano il prototipo costruito dall'autore nella versione con i componenti montati tutti sullo stesso lato per l'installazione della scheda a muro oppure sul fondo di un eventuale contenitore (meglio se con pannellino trasparente).

Programmable Super Timer based on PIC16F886 Temporizzatore Digitale NN:SS Programmabile Temporizzatore per Bromografo Super Timer for Exposure Box Super Timer 12V for exposure light box

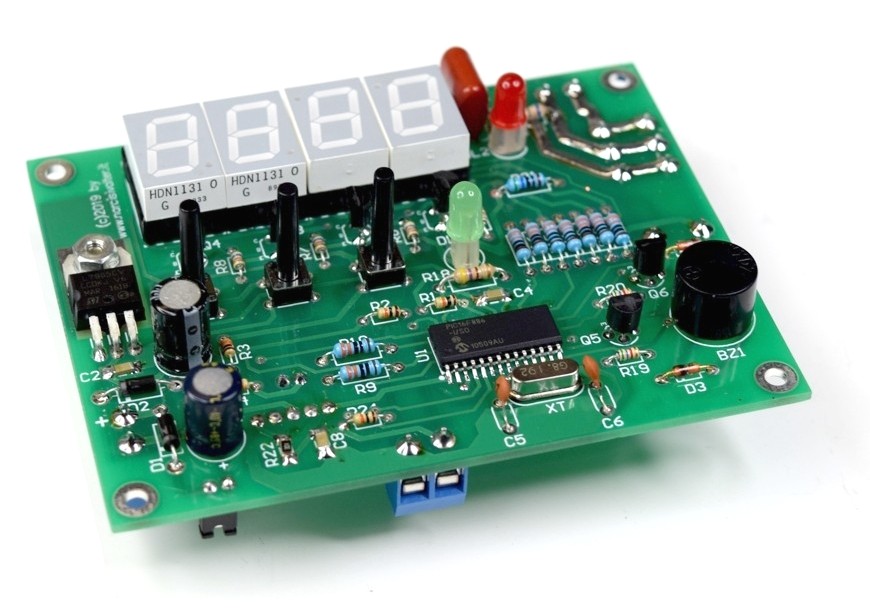

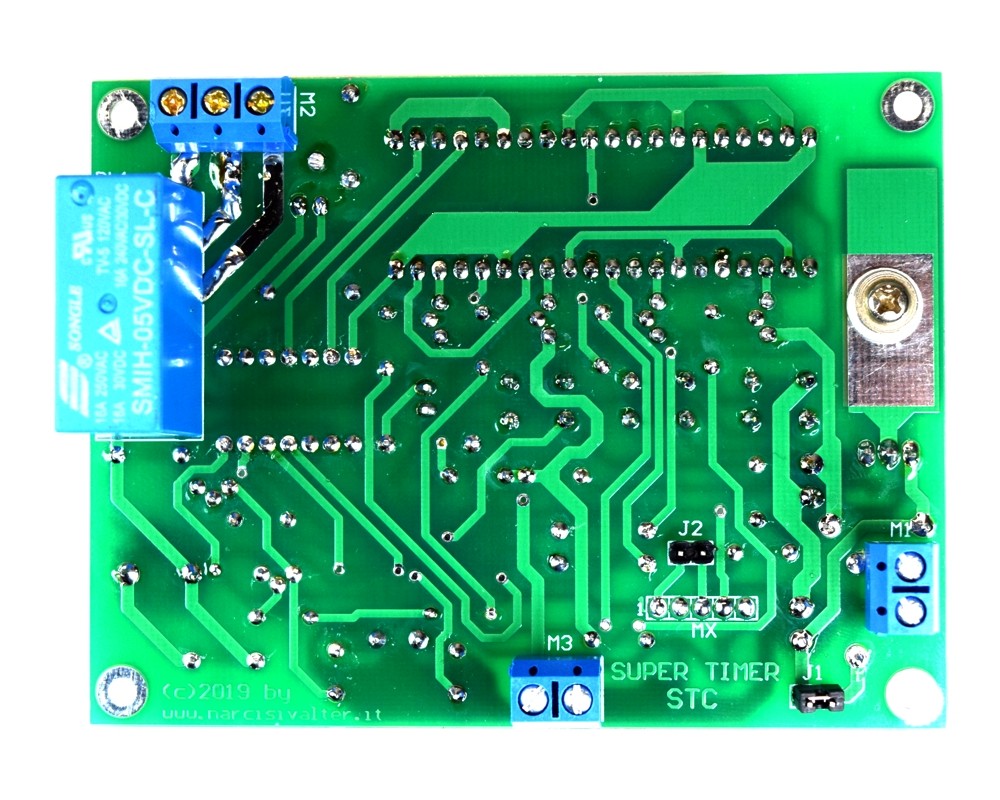

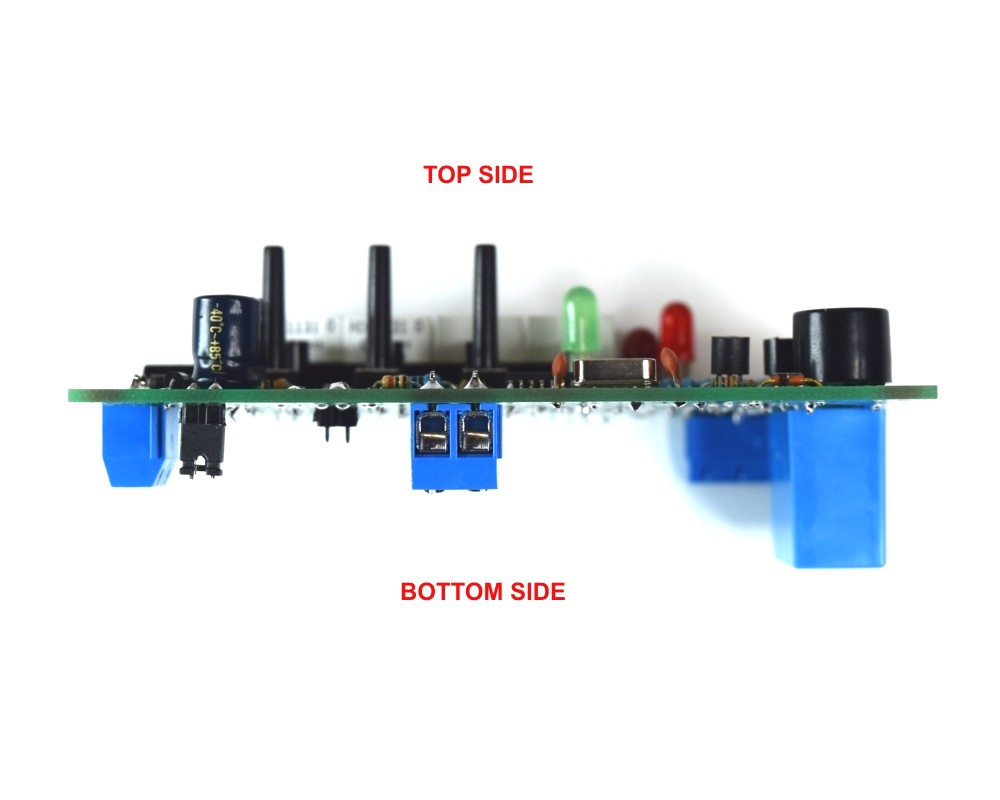

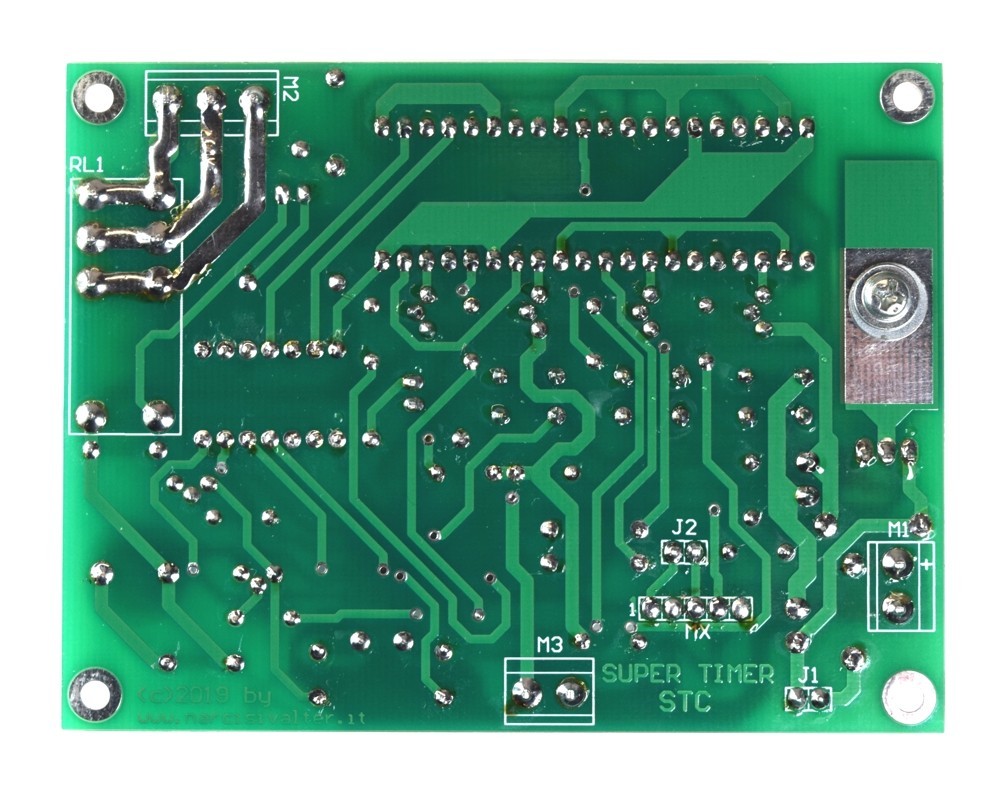

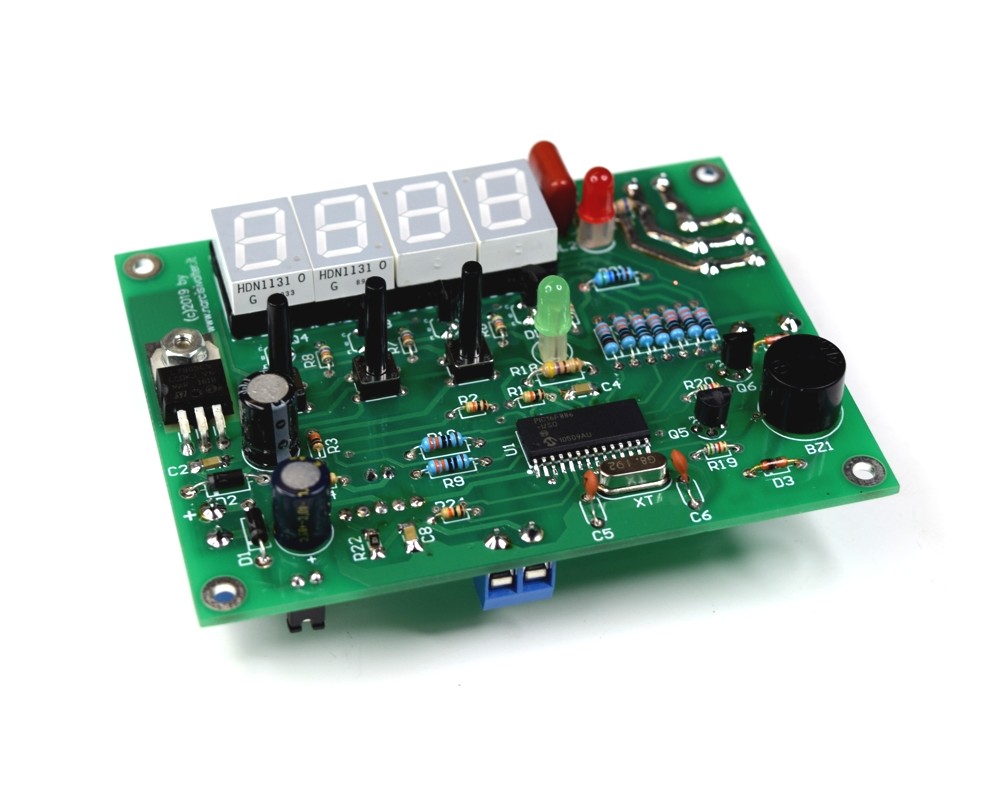

Le seguenti foto, invece, mostrano il prototipo con alcuni componenti montati sul lato rame (Bottom side) per facilitare l'installazione della scheda su un eventuale pannello frontale.

Programmable Super Timer based on PIC16F886 Temporizzatore Digitale NN:SS Programmabile Temporizzatore per Bromografo Super Timer for Exposure Box Super Timer 12V for exposure light box

DOWNLOAD    [ TORNA ALL'INDICE ]

Cliccando sui seguenti link, potete scaricare le istruzioni del Super Timer (diversificate in base al tipo di installazione della scheda).
Per tutte le altre richieste (firmware HEX, domande, suggerimenti, ecc.) utilizzare la sezione COMMENTI.

Download

Scarica il manuale d'uso del Super Timer (per scheda su fondo o a muro - 700 KB)

Scarica il manuale d'uso del Super Timer (per scheda su pannello - 500 KB)

Scarica il Datasheet del Microcontrollore PIC16F886 (4.3 MB)
