TIMER DIGITALE CMOS - PROGRAMMABILE
da 1 sec. a 278 ore

(C/MOS Digital Timer - 2nd part)

Questa è la seconda parte del progetto PROGRAMMABLE DIGITAL TIMER (La prima parte la trovate qui) dove si descrive la realizzazione del circuito Decodifica/Display e del circuito di Programmazione.

TIMER PROGRAMMABILE Parte 2    [ TORNA ALL'INIZIO ]

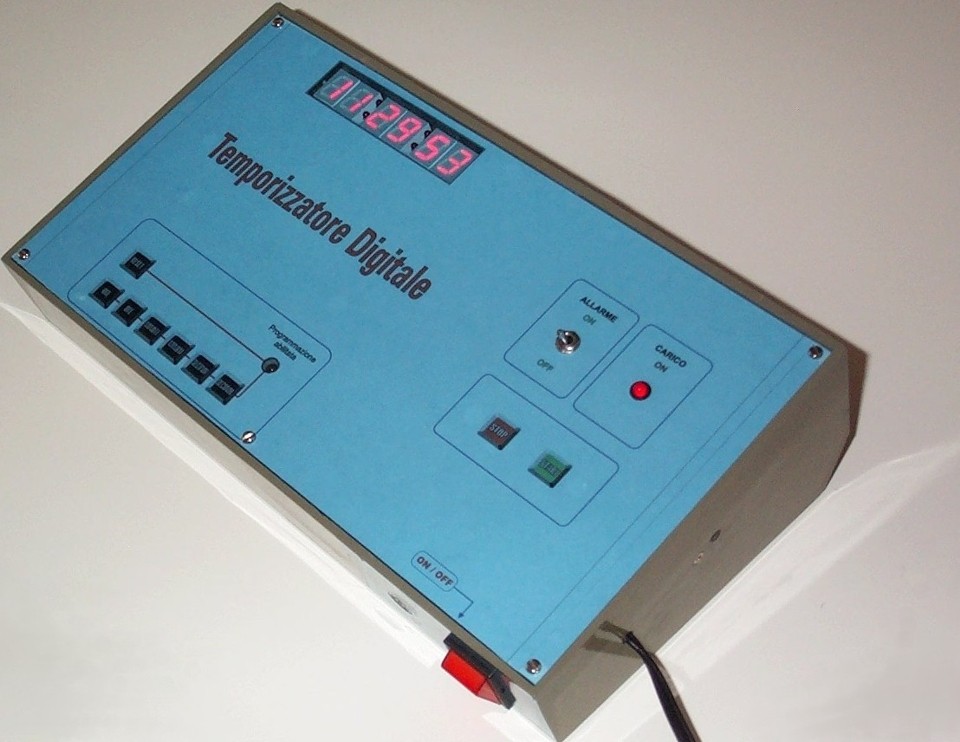

Alla fine si otterrà un perfetto e preciso contatempo digitale da 1 a 999999 secondi (equivalenti a circa 278 ore!).

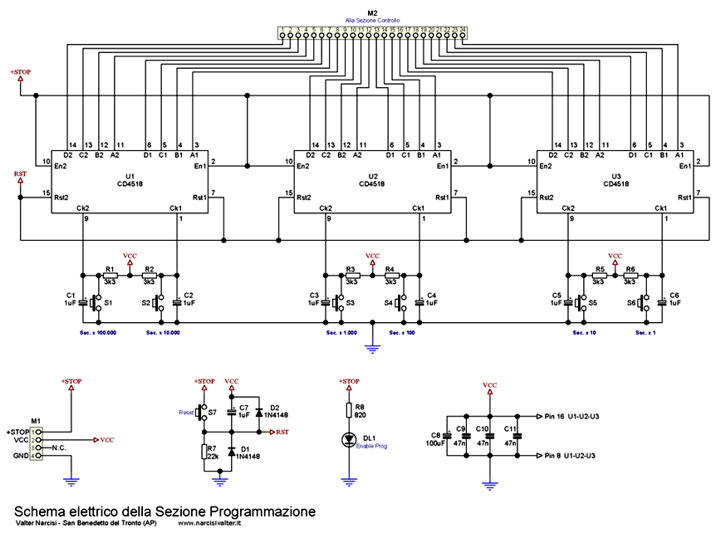

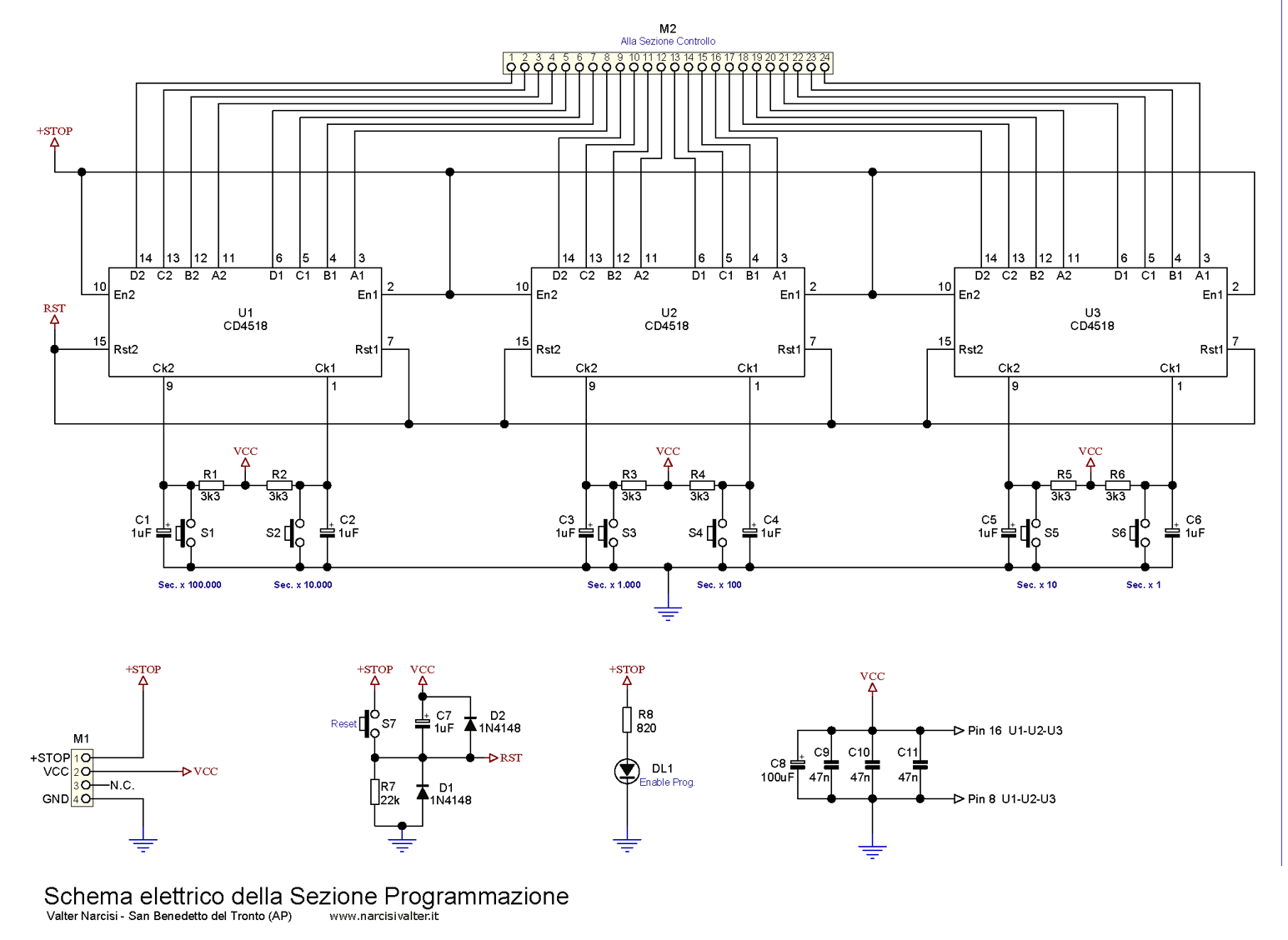

Schema elettrico sez. Programmazione

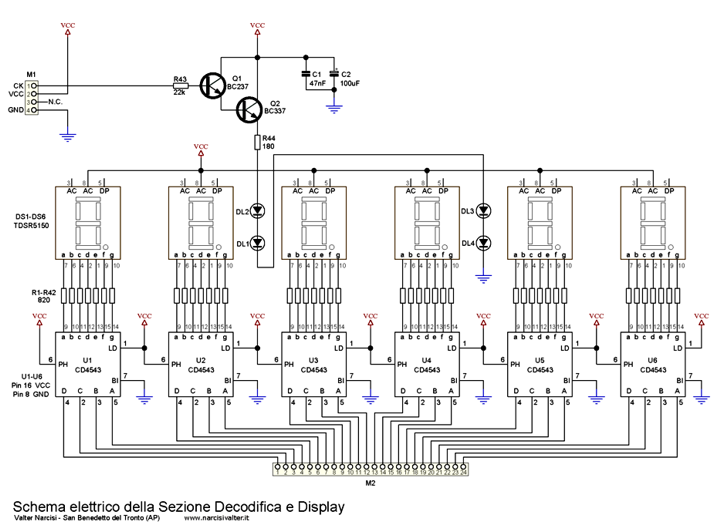

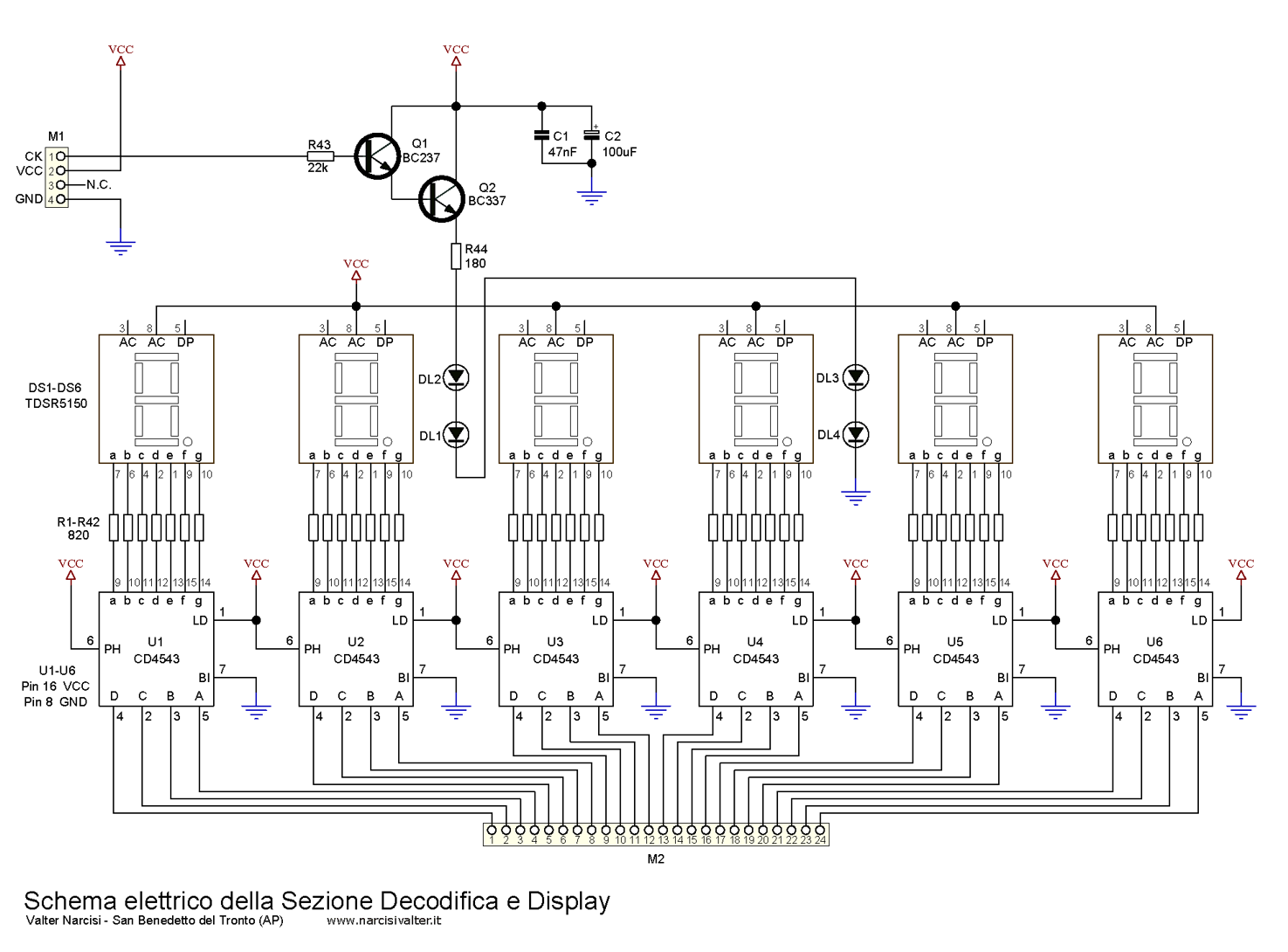

Schema elettrico sez. Decodifica e Display

I Display sono del tipo TDSR5150, sostituibili con gli LTS546 della Liteon.

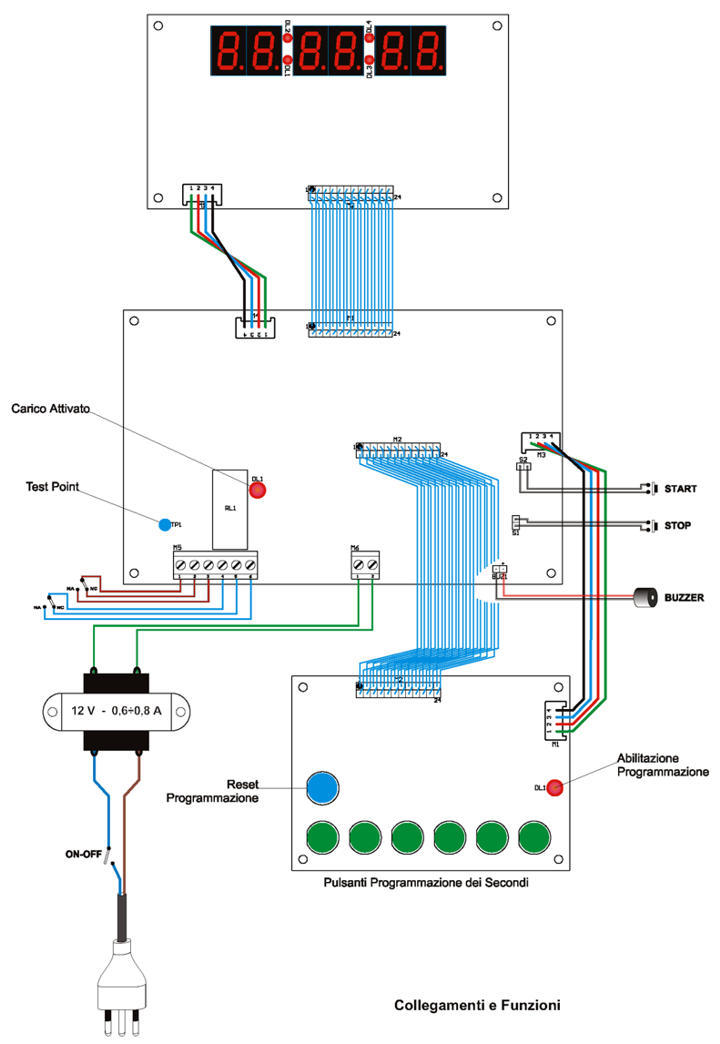

Collegamenti

FOTO E DISPOSIZIONE DEI COMPONENTI    [ TORNA ALL'INIZIO ]

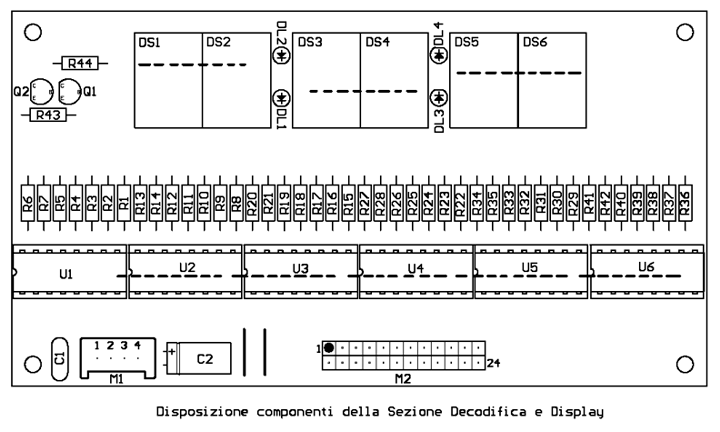

PCB sez. Decodifica e Display

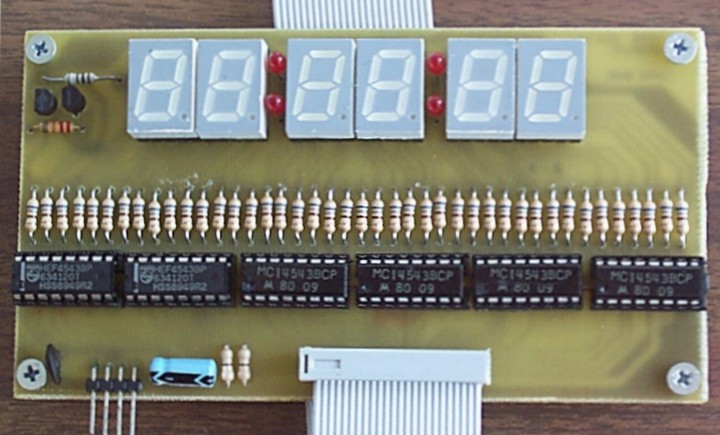

Foto PCB sez. Decodifica e Display

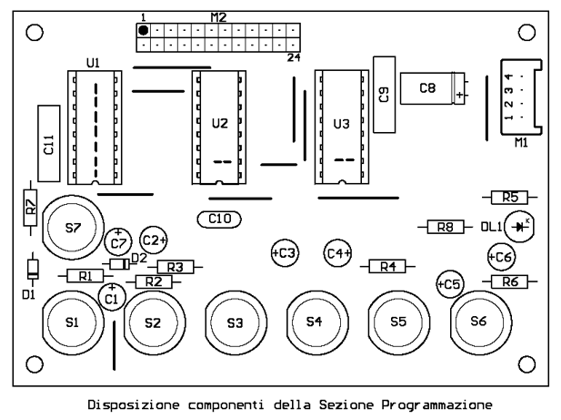

PCB sez. Programmazione

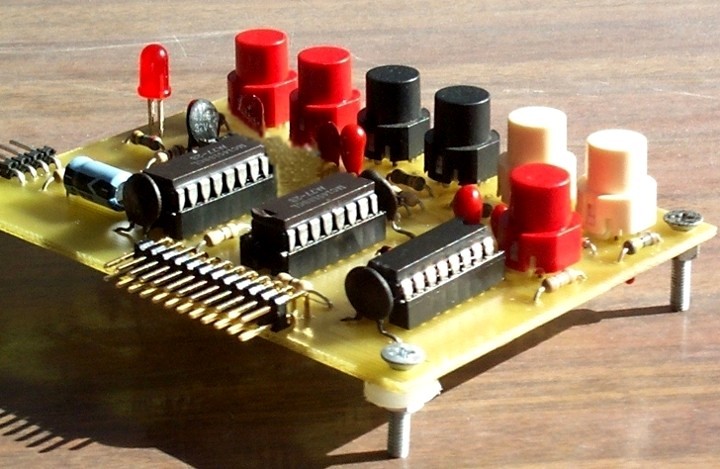

Foto PCB sez. Programmazione

DOWNLOAD    [ TORNA ALL'INIZIO ]

Download

Scarica l'articolo completo (parte 2) in formato PDF (1.5 MB)

Scarica l'articolo completo (parte 2) in formato PDF ad Alta Risoluzione (12.8 MB)


[Vai alla 1a parte]     [Vai alla 3a parte]
